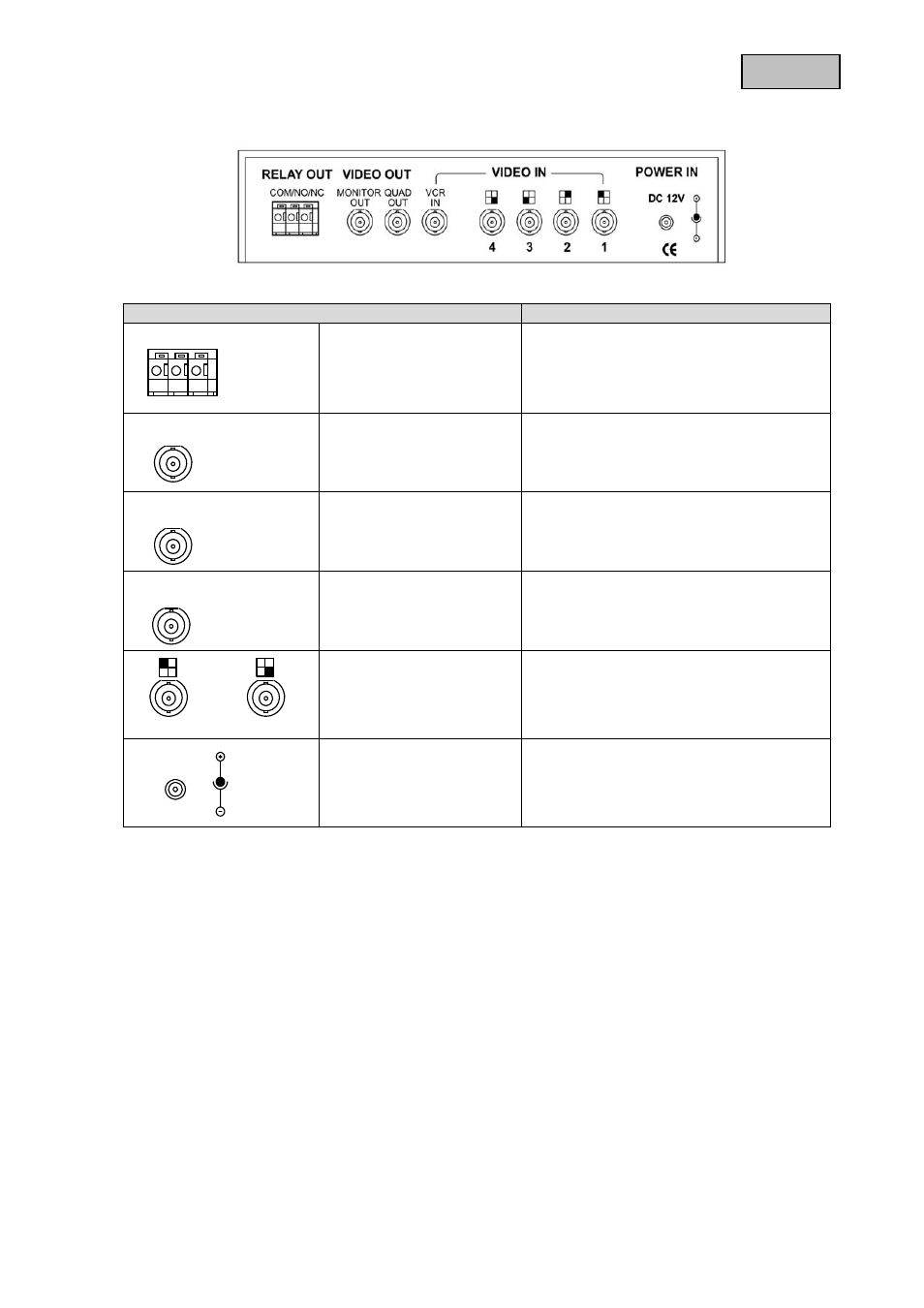

4. Beschreibung der Anschlüsse
Anschluss Funktionsbeschreibung
COM/NO/NC
Schaltausgang (COM: gemeinsame
Masse; NO: Normaly Open;
N.C.: Normaly Closed). Dieser Ausgang
ermöglicht die Ansteuerung externer
Geräte im Alarmfall.
Dieser Ausgang dient der Weiterleitung
des Videosignals an einen Monitor.
Videoausgang QUAD
Dieser Ausgang leitet das Signal an einen
Videorekorder/Digitalrekorder weiter.
Videoeingang VCR
Über diesen Eingang können
Videosignale vom
Videorekorder/Digitalrekorder empfangen
werden.
Videoeingang Kamera
1 bis 4
Eingang für die Videosignale der Kameras
1 bis 4.
DC 12V
Spannungseingang DC
Anschluss für den Spannungseingang:
12 VDC / 500 mA
Alarmausgang
Videoausgang Monitor
QUAD
OUT
…
