8
Deutsch

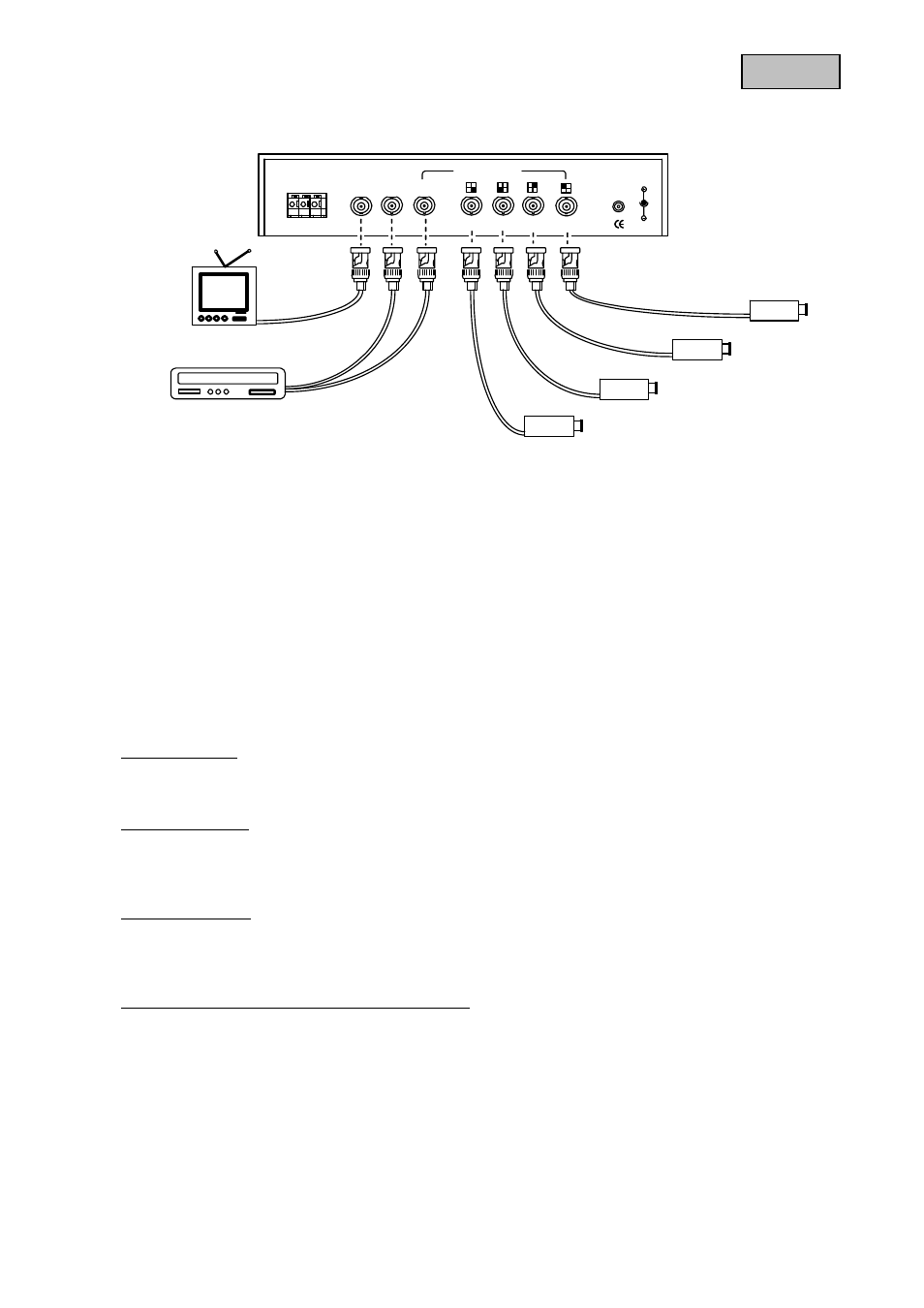

6. Systemaufbau
Monitor
Kamera 4
VCR Kamera 3
Kamera 2
Kamera 1
VIDEO IN
4 3 2 1
VIDEO OUT
OUT
QUAD
OUT DC 12V
POWER IN
VCR
IN
MONITOR COM/NO/NC
RELAY OUT
Master
7. Funktionsbeschreibung
7.1 Anschalten
Bei jedem Start führt das Gerät eine Aufwärmphase und einen Selbsttest durch.
Zunächst wird überprüft ob Kameras an den Eingängen angeschlossen sind. Sollte dies nicht der Fall sein,
erscheint im entsprechenden Quadranten „LOSS“. Sollten die Kameras die Verbindung zum Quad
verlieren, wird im zugehörigen Quadranten „LOSS“ angezeigt.
7.2 Liveansicht
Vollbild-Anzeige:
Drücken sie einer der Kanaltasten 1 - 4, um den gewünschten Kanal als Vollbild anzuzeigen.
Quadbild-Anzeige:
Drücken Sie die Taste [QUAD], um alle vier Kanäle im Quad-Modus anzuzeigen.
Standbild-Funktion:
Sie können nun über die Auswahl der Kanaltasten 1 – 4 und zusätzliches Drücken der [FREEZE]-Taste
ein Standbild auf dem jeweiligen Kanal betrachten.
PIP (Picture In Picture) / POP (Picture On Picture):
Drücken Sie [MODE] um die PIP/POP-Funktion zu aktivieren.
Durch wiederholtes Drücken können Sie die jeweilige Darstellungsweise auswählen
• Einmaliges drücken der [MODE]-Taste: PIP mit 3 Bildern (1 großes Bild, 2 kleine Bilder)
• Zweimaliges Drücken der [MODE]-Taste: PIP mit 2 Bildern (1 großes Bild, 1 kleines Bild)
• Dreimaliges Drücken der [MODE]-Taste: POP mit 2 Bildern (1 Bild links, 1 Bild rechts)
