63
Nederlands
OUT
MONITOR
VCR
IN
1 4

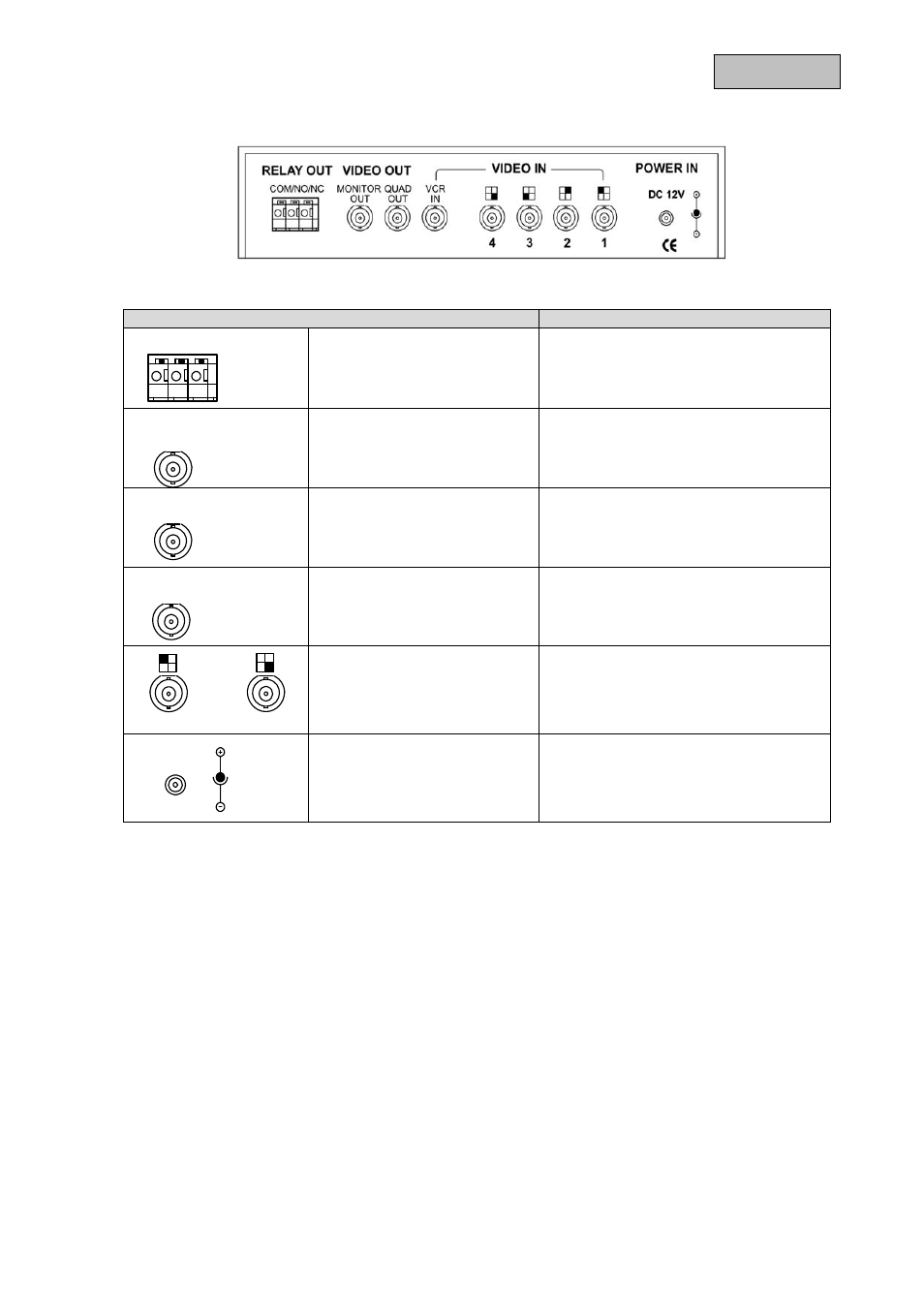

4. Beschrijving van de aansluitingen
Aansluiting Functiebeschrijving
COM/NO/NC
Uitgang alarm
Schakeluitgang (NO: Normaly Open;
NC: Normaly Closed). Hiermee is een
extern apparaat aan te sturen in geval
van alarm.
Video-uitgang MONITOR
Deze uitgang leidt het videosignaal
naar een monitor.
Video-uitgang QUAD
Deze uitgang leidt het signaal naar een
videorecorder of digitale recorder.
Video-ingang VCR
Via deze ingang kunnen videosignalen
van de videorecorder/ digitale recorder
ontvangen worden.
Video-ingang camera 1 t/m 4
Ingang voor de videosignalen van de
camera's 1 t/m 4.
DC 12V
Ingang gelijkspanning
Aansluiting voor de elektrische
spanning: 12 V
± 10% gelijkspanning
QUAD
OUT
…
