65
Nederlands

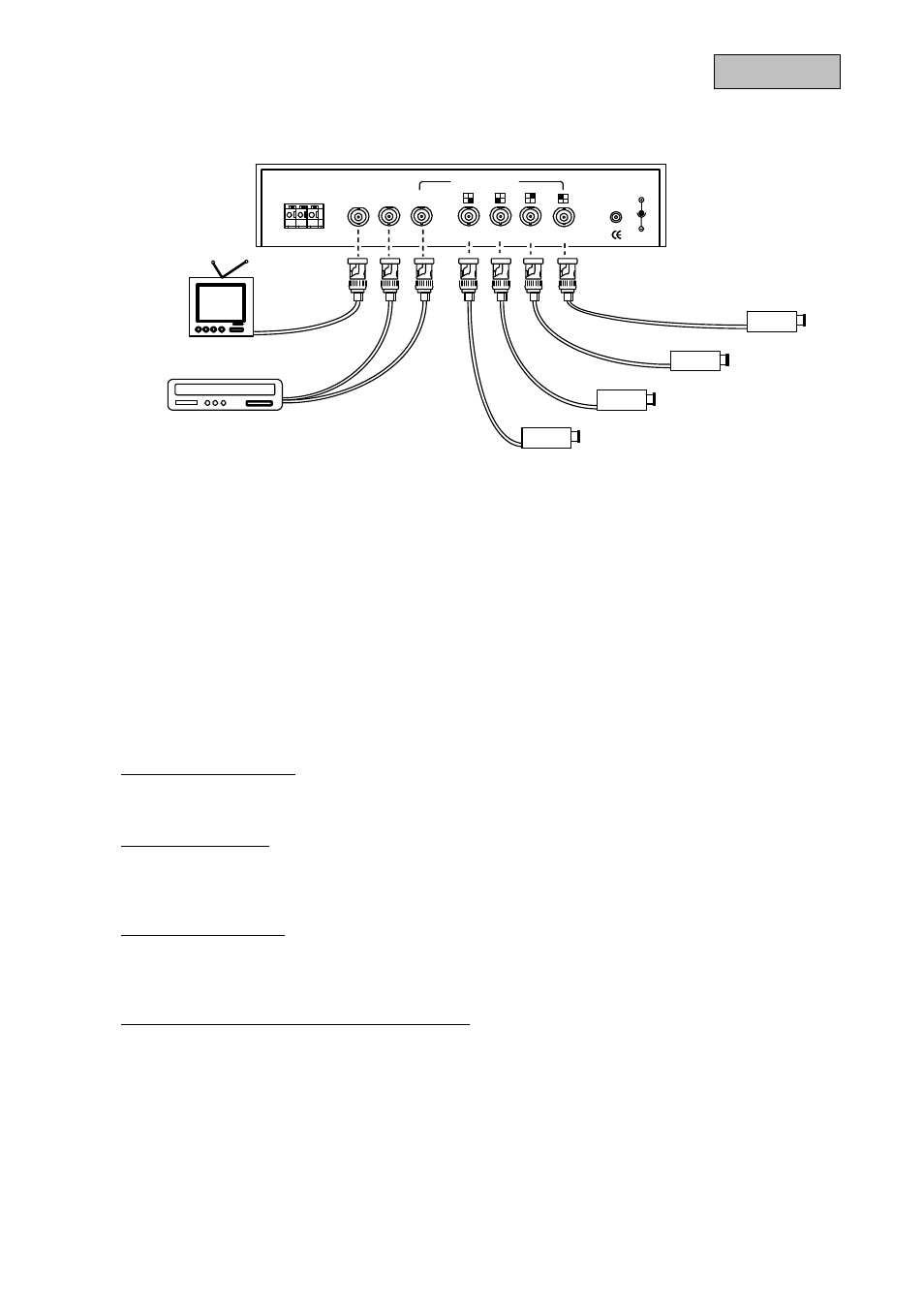

6. Systeemopbouw
Monitor
camera 4
VCR camera 3
camera 2
camera 1
VIDEO IN
4 3 2 1
VIDEO OUT
OUT
QUAD
OUT DC 12V
POWER IN
VCR
IN
MONITOR COM/NO/NC
RELAY OUT
Master
7. Functiebeschrijving
7.1 Inschakelen
Bij elke start voert het toestel een opwarmingsfase en een zelftest uit.
Eerst wordt gecontroleerd of camera’s aan de ingangen aangesloten zijn. Als dit niet het geval is,
verschijnt in het betreffende kwadrant „LOSS”. Als de camera’s de verbinding met de quad verliezen,
wordt in het bijbehorende kwadrant „LOSS” weergegeven.
7.2 Liveweergave
Weergave volledig beeld:
Druk op één van de kanaaltoetsen 1 - 4 om het gewenste kanaal als volledig beeld weer te geven.
Quadbeeldweergave:
Druk op de toets [QUAD] om de vier kanalen in de quadmodus weer te geven.
Functie stilstaand beeld:
U kunt nu met de kanaaltoetsen 1 - 4 en door het bijkomend indrukken van de [FREEZE]-toets een
stilstaand beeld op het betreffende kanaal bekijken.
PIP (Picture In Picture) / POP (Picture On Picture):
Druk op [MODE] op de PIP/POP-functie te activeren.
Door het meermaals indrukken kunt u de betreffende manier van weergeven kiezen
• Een keer indrukken van de [MODE]-toets: PIP met 3 beelden (1 groot beeld, 2 kleine beelden)
• Twee keer indrukken van de [MODE]-toets: PIP met 2 beelden (1 groot beeld, 1 klein beeld)
• Drie keer indrukken van de [MODE]-toets: POP met 2 beelden (1 beeld links, 1 beeld rechts)
