4.

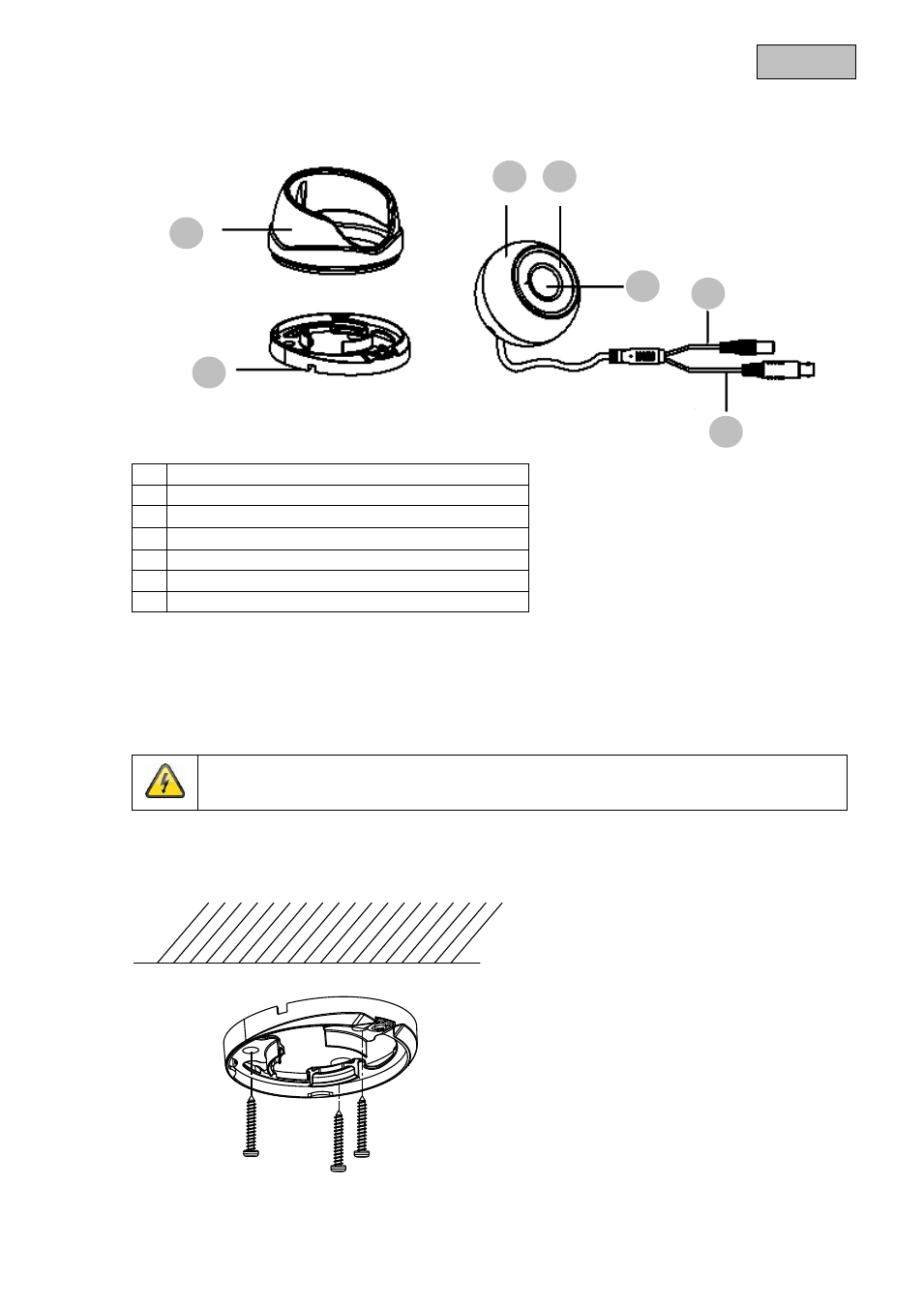

Техническое описание камеры
1 Козырек камеры
2 Опорная плита
3 Корпус камеры
4 ИК-светодиоды
5 Объектив
6 Напряжение питания
7 Видеосигнал
5. Монтаж / установка
5.1 Монтаж камеры
ВНИМАНИЕ!
Во время монтажа камера должна быть отключена от сети электропитания.
Ослабьте фиксирующий винт для козырька камеры и снимите козырек. Используйте
прилагающийся сверлильный кондуктор для сверления крепежных отверстий. Закрепите опорную
плиту поставляемыми совместно винтами и дюбелями.
1
2
3 4
5
6
7
