59
Español

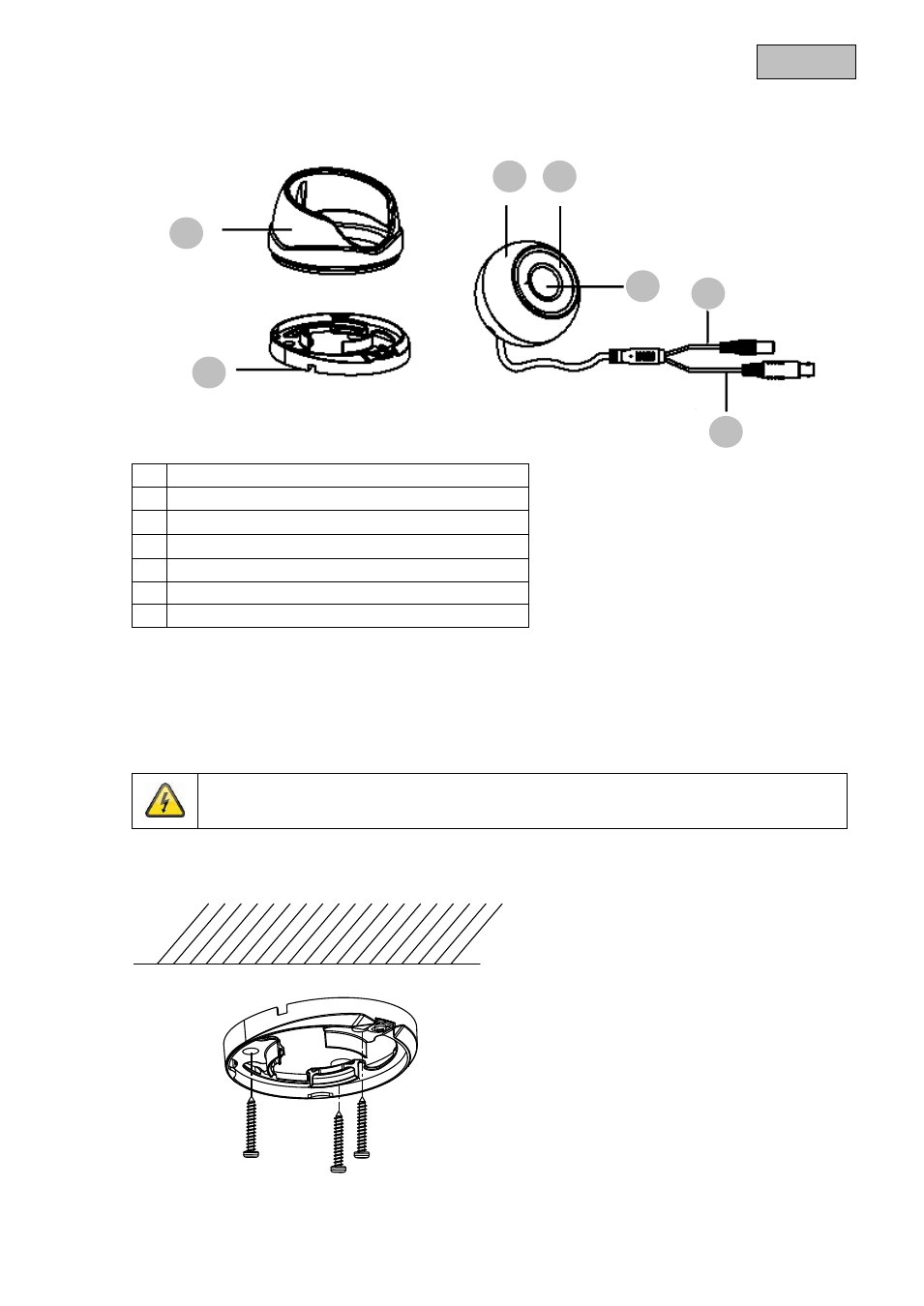

4. Descripción de la cámara
1 Cubierta de la máquina
2 Base
3 Carcasa de la cámara
4 LED de infrarrojos
5 Objetivo
6 Alimentación de tensión
7 Señal de vídeo
5. Montaje / instalación
5.1 Montaje de la cámara
¡ATENCIÓN!
Durante el montaje, la cámara debe estar desconectada de la tensión de red.
Suelte el tornillo de fijación de la cubierta de la cámara y retírelo. Utilice la plantilla de perforación
adjunta para perforar los agujeros de fijación. Fije la base con los tornillos y tacos suministrados.
1
2
3 4
5
6
7
