29
Français

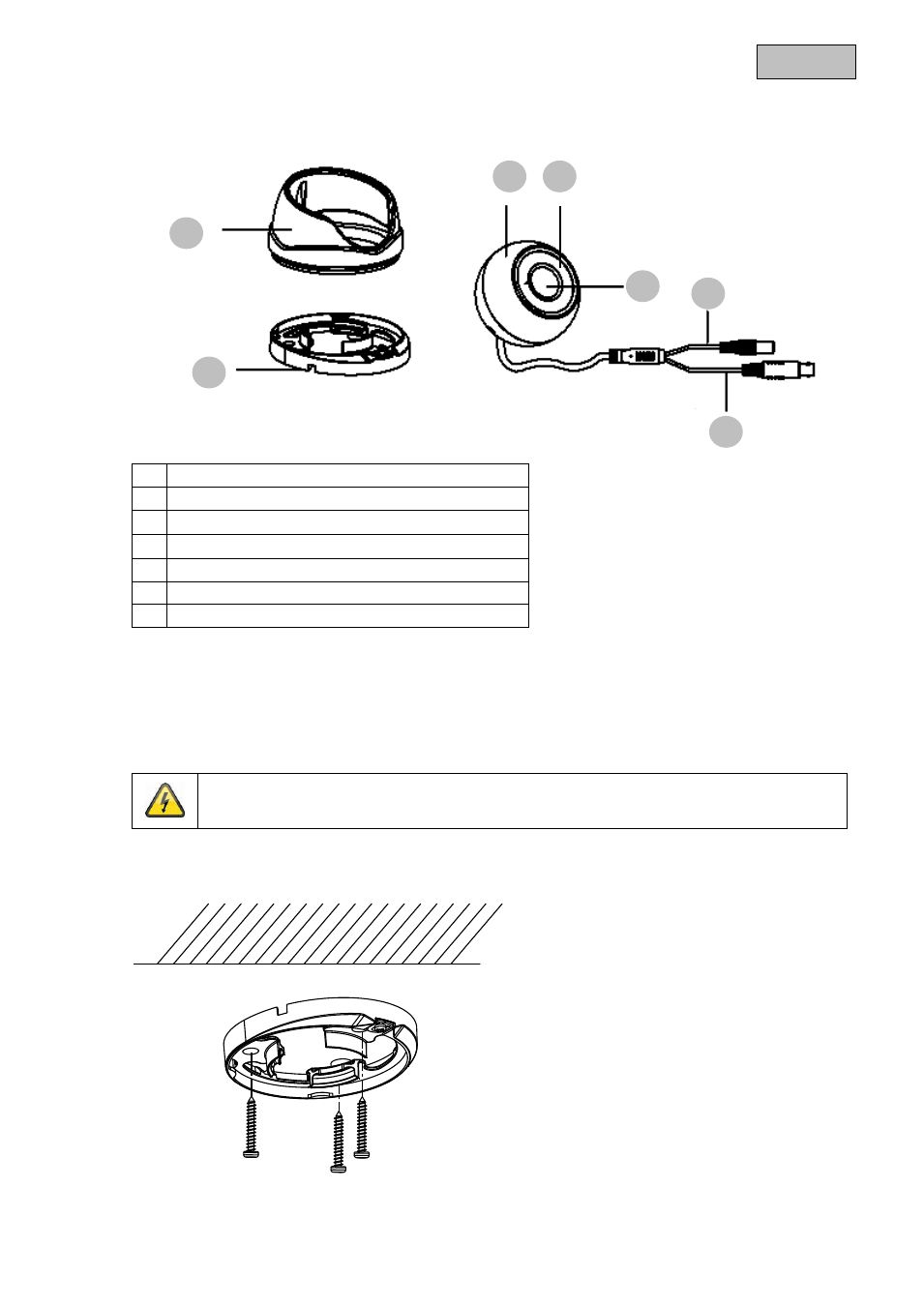

4. Description de la caméra
1 Capuchon de la caméra
2 Socle
3 Boîtier de la caméra
4 LED IR
5 Objectif
6 Tension d ’alimentation
7 Signal vidéo
5. Montage / installation
5.1 Montage de la caméra
ATTENTION !
Pendant le montage, l
’alimentation électrique de la caméra doit être coupée.
Desserrez les vis de fixation du capuchon de la caméra et retirez-les. Utilisez le gabarit de perçage joint
pour percer les trous de fixation. Fixez le socle à l
’aide de vis et de chevilles jointes.
1
2
3 4
5
6
7
