5.5.2 Fastsättning av rörledningar

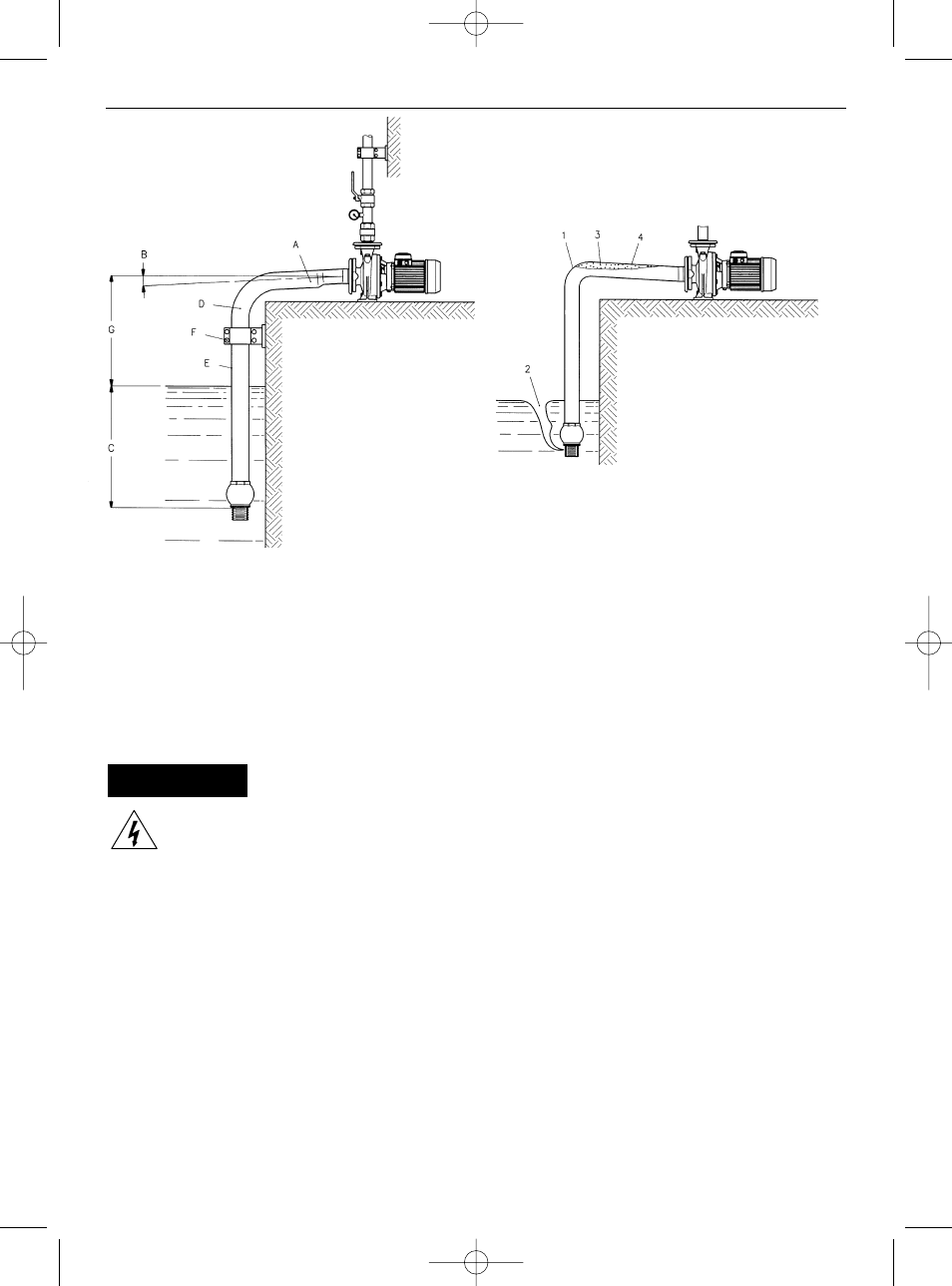

FIG. 1 FIG. 2
Korrekt installation Felaktig installation
A = Excentriska reducerstycken 1 = Snäv kurva med höga belastningsförluster
B = Positiv lutning 2 = Otillräcklig nedsänkning
C = Bra nedsänkning med kavitation
D = Vida rörböjar 3 = Negativ lutning med luftfickor
E = Insugningsledning vars diameter är 4 = Rördiameter som är mindre än
större än eller lika stor som
pumpmunstycket med höga
pumpmunstyckets diameter
belastningsförluster.
F = Nivåskillnad för pumpen vid installationen (*).
Vid optimala förhållanden är nivåskillnaden
inte över 5-6 m.
G = Nivåskillnad vid pumpinsugningen
vid installationen.
(*) Nivåskillnaden vid insugningen bestäms i förhållande till vätsketemperaturen, höjden över havet, belastningsförlusterna och den NPSH
som krävs av pumpen.
Några pumpmodeller kräver en högre NPSH vid de högsta flödena. Den max. nivåskillnaden vid insugningen kan därför vara låg vid vissa
driftförhållanden eller sådan att det krävs en installation under tryckhöjd. I dessa fall ska det utföras en noggrann kontroll av förhållandena
vid insugningen så att det inte uppstår funktionsproblem (kavitation).
6. Igångsättning
Pumpfunktionen ska vara jämn och utan vibrationer. Låt inte pumpen vara igång en längre tid med
stängd blockeringsventil vid tryckledningen. Töm pumpen om den ska stå stilla i en miljö som inte är
skyddad mot frost.
6.1 Elanslutning
Kontrollera att märkspänningen överensstämmer med nätspänningen.
Utför först av allt jordanslutningen.
Det rekommenderas att installera en jordfelsbrytare med hög känslighet (30 mA) som ger
ett extra skydd mot elstötar vid en otillräcklig jordanslutning.
Skruva loss fästskruvarna och ta bort kopplingsplintens lock.
Utför anslutningarna enligt anvisningarna på baksidan av kopplingsplinten. Se även fig. 3 - 4.
VARNING
