5.5.2 Fixation des tuyauteries

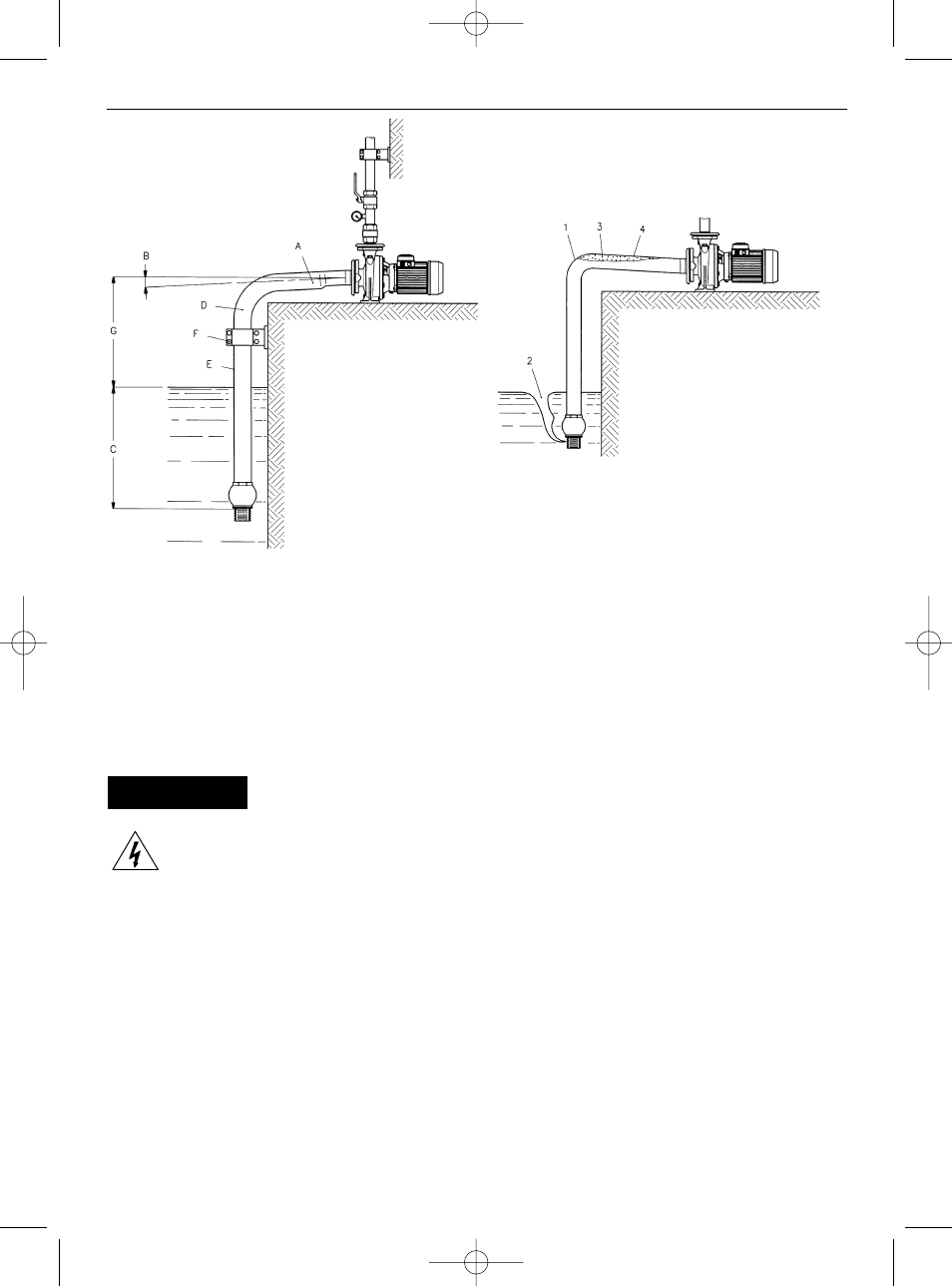

FIG. 1 FIG. 2
Installation correcte Installation incorrecte
A = Réductions excentriques 1 = Courbe brusque: pertes de charge
B = Pente positive élevées
C = Bonne immersion 2 = Immersion insuffisante:
D = Courbes larges rappel d’air
E = Diamètre du tuyau d’aspiration ≥ 3 = Pente négative: poches d’air
diamètre orifice de la pompe 4 = Diamètre tuyau < diamètre orifice
F = Hauteur d’élévation en fonction de la
de la pompe: pertes de charge
pompe et de l’installation (*)
élevées.
Dans les conditions idéales, la hauteur
ne devrait jamais être supérieure à 5-6 m
G = Hauteur d’aspiration par
rapport à la pompe et à l’installation.
(*) La différence de niveau en aspiration doit être calculée en fonction de la température du liquide, de la hauteur altimétrique, des pertes
de charge et du NPSH demandé par la pompe.
Certains modèles de pompe, aux débits maximum autorisés, ont un NPSH requis élevé et par conséquent, dans certaines conditions de
fonctionnement, la différence de niveau maximum en aspiration pourrait être réduite ou même telle qu’elle demande une installation sous
charge d’eau. Dans ces cas-là, contrôler soigneusement les conditions en aspiration pour ne pas risquer de problèmes de
fonctionnement (cavitation).
6. Fonctionnement
La pompe doit travailler de façon régulière et sans vibrations. Il faut éviter qu’elle travaille trop longtemps
avec la vanne du refoulement fermée. Lorsque la pompe est laissée inactive dans un milieu non protégé
contre le gel, elle doit être vidangée.
6.1 Branchement électrique
Vérifiez que la tension de secteur correspond à celle de la plaque signalétique.
La mise à terre doit être effectuée avant tout autre branchement. On recommande
lʼinstallation dʼun interrupteur différentiel à haute sensibilité (30 mA), comme protection
supplémentaire contre décharges électriques mortelles en cas de mise à la terre
insuffisante.
Enlever le couvercle du bornier en dévissant le vis de fixation. Effectuer les connexions suivant les
indications figurant sous le couvercle pour les versions monophasées et comme à la fig. 3-4.
ATTENTION
