Línea de productos e-SV
Sistema de numeración para combinación de bomba y motor de 33 – 125SV
Las diversas versiones de la línea e-SV están identificadas por un número de código de producto en la etiqueta de la bomba. Este número es, también, el
número de catálogo de la bomba. Se indica el significado de cada dígito en el número de código de producto a continuación.
Nota: No todas las combinaciones son posibles.

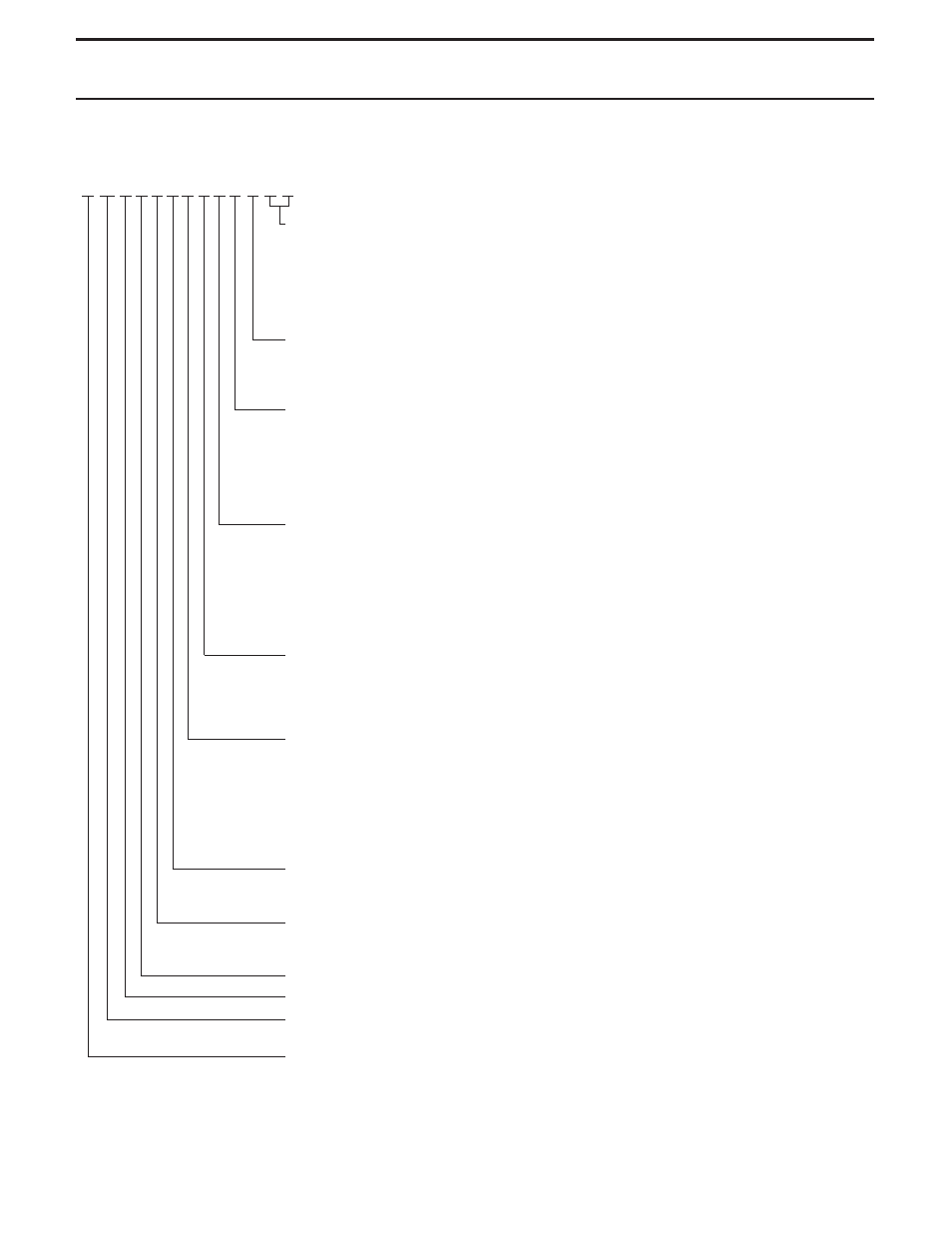

Ejemplo de código de producto
125 SV 8 2 A G K 3 F 2 0
Configuraciones especiales (1 o 2 caracteres)
E = electropulido
L = montaje horizontal + alta presión
F = con anulación de etapas - 1 etapa
M = i-Alert (estándar en unidades de 10 HP y más)
G = con anulación de etapas - 2 etapas
N = solo baja NPSH (solo 33, 46 y 66)
H = solo montaje horizontal
P = solo pasivación
J = montaje horizontal + pasivación
Z = alta presión
K = montaje horizontal + baja NPSH
(cuerpo/carcasa de la bomba# 250/300)
Material del sello
0 = Grafito-grafito y silicona-Viton
6 = Grafito-grafito y silicona-EPR
2 = Grafito y silicona-grafito y silicona-Viton
7 = Grafito-grafito y silicona-Viton (carro)
4 = Grafito y silicona-grafito y silicona-EPR
8 = Grafito y silicona-grafito y silicona-EPR (carro)
Caja del motor
1 = ODP
7 = Prem-XP
2 = TEFC
8 = Prem-WD
3 = X-Proof
9 = Marine
4 = WD - Tropical
A = Chem
5 = Prem-ODP
B = Prem-Chem
6 = Prem-TEFC
Voltaje
A = 115-230
H = 190/380
R = 220
B = 230
J = 115/208-230
S = 415
C = 230-460
K = 208
T = 220/380 WYE
D = 460
L = 208-230
U = 380-660 WYE
E = 575
M = 190/380/415
V = 208-230/460 WYE
F = 208-230/460
N = 380
G = 200
P = 110/220
Polo-Hz-Fase
1 = 2-50-1
5 = 4-50-1
2 = 2-50-3
6 = 4-50-3
3 = 2-60-1
7 = 4-60-1
4 = 2-60-3
8 = 4-60-3
Clasificación de HP
A = 0.50
H = 7.5
R = 50
B = 0.75
J = 10
S = 60
C = 1.00
K = 15
T = 75
D = 1.50
L = 20
E = 2
M = 25
F = 3
N = 30
G = 5
P = 40
Configuración
G = Redondo CI-304
N = Redondo-316
SOLO 125SV
Diámetro reducido de la moldura
A = 141 mm
B = 136 mm
C = 145 mm (Diám. total)
En blanco si es 33-92SV
Número de turbinas con moldura reducida (0, 1, 2)
Número total de etapas de la turbina (puede tener 1 o 2 caracteres)
Línea de productos:
SV: vertical de acero inoxidable
Flujo nominal:
33 = 175 GPM
92 = 485 GPM
46 = 240 GPM
125 = 660 GPM
66 = 350 GPM
