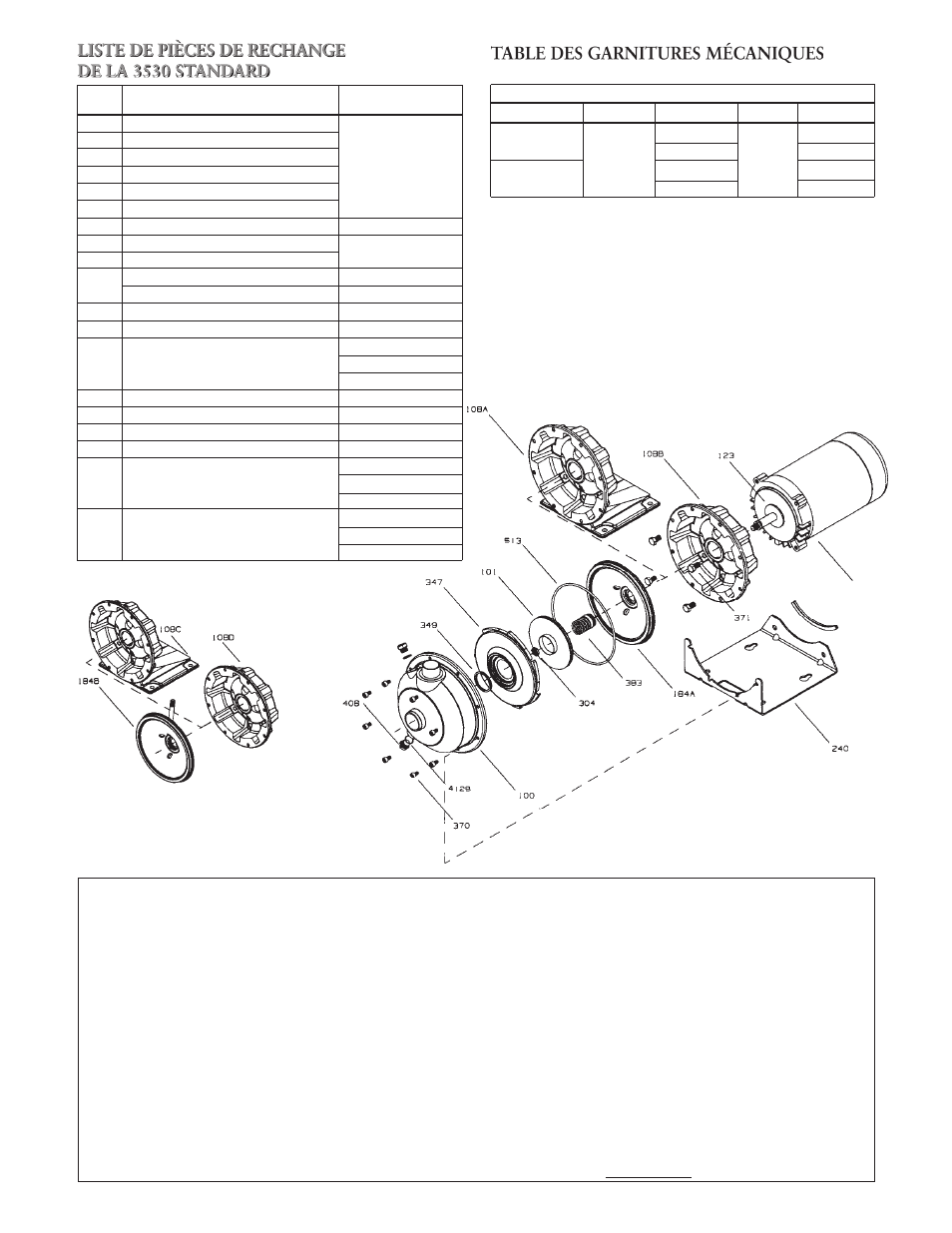

LISTE DE PIÈCES DE RECHANGE
DE LA 3530 STANDARD
N 0
Matériau
d'article
Description
100 Corps de pompe
101 Roue
108A Adaptateur de moteur et plaque-support Inox
108B Adaptateur de moteur sans plaque-support AISI 316L
108C Adaptateur de mot., plaque-supp. et rinceur
108D Adaptateur de moteur et rinceur sans plaque-supp.
123
Déflecteur Buna-N
184A Logement de garniture standard
Inox AISI 316L
184B Logement de garniture et rinceur
240
Plaque-support (moteur) Inox 300
Profilé en U Caoutchouc
304 Écrou autofreiné (roue) Inox AISI 316
347 Diffuseur Inox AISI 316L
Viton (standard)
349 Joint d’étanchéité (diffuseur) Éthylène-propylène
Buna
370 Vis à pans creux (corps de pompe) Inox AISI 410
371 Vis (moteur) Acier (galvanisé)
383 Garniture mécanique (Voir table)
408 Bouchons — vidange et MAL (corps de pompe) Inox AISI 316
Viton (standard)
412B Joints toriques (bouchons) Éthylène-propylène
Buna
Viton (standard)
513 Joint torique (corps de pompe) Éthylène-propylène
Buna
COMPOSANTS EN OPTION AVEC
RINCEUR DE GARNITURE
NOTA : Les moteurs de ½ hp, tournant à 1 750 r/min, ainsi que les moteurs
antidéflagrants de ½-3 hp et les moteurs de 5 hp, livrés avec les 3530 monobloc
(sur moteur), comportent une plaque-support, mais leur adaptateur en est
dépourvu.
NOTA : Les 3530-F sont montées sur un palier XS dont l’adaptateur est
dépourvu de plaque-support. Pour obtenir les pièces de rechange du palier XS,
voir la page pertinente dans le catalogue des pièces. Le numéro d’article pour
commander le palier complet est le 14L61.
MAL = mise à l’air libre
Garnitures mécaniques ( 5 ⁄
8
po) — article n o 383
Élément mobile Élément fixe Élastomère Métal N 0 de pièce
Carbone
Éthyl.-propyl. 10K18
Carbure de Viton
Inox 316
10K55
Carbure de
silicium Éthyl.-propyl.
10K81
silicium Viton 10K62
TABLE DES GARNITURES MÉCANIQUES
MOTEUR
