15

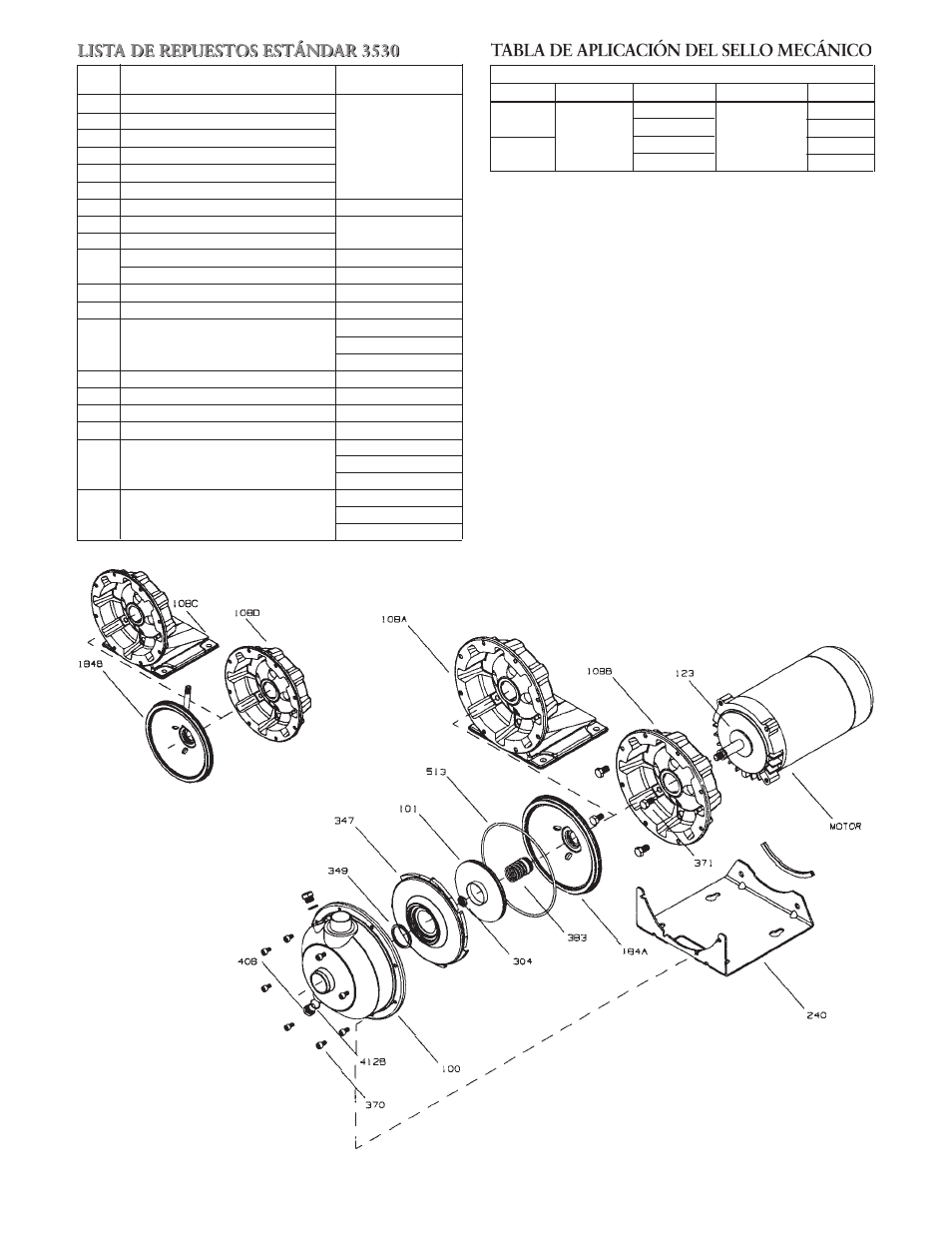

LISTA DE REPUESTOS ESTÁNDAR 3530
Pieza Materiales de
No.
Descripción Construcción
100 Carcasa
101 Impulsor
108A Adaptador del motor con soporte Acero inoxidable
108B Adaptador del motor sin soporte AISI 3161
108C Adaptador del motor con soporte y a ras
108D Adaptador del motor sin soporte a ras
123 Deflector BUNA-N
184A Caja del sello, estándar
AISI 316L S.S.
184B Caja del sello con sello a ras
240
Apoyo para el motor 300 S.S.
Canal de caucho Caucho
304 Contratuerca del impulsor AISI 316 S.S.
347 Álabe de guía AISI 316L S.S.
Viton (estándar)
349 Anillo de sellado, álabe de guía EPR
BUNA
370 Tornillo de cabeza hueca, carcasa AISI 410 S.S.
371 Pernos, del motor Acero/enchapado
383 Sello mecánico
408 Tapón de drenaje y venteo, carcasa AISI 316 S.S.
Viton (estándar)
412B Anillo en O, tapón de drenaje EPR
BUNA
Viton (estándar)
513 Anillo en O, carcasa EPR
BUNA
NOTA: COMPONENTES OPCIONALES
DEL SELLO A RAS
NOTA: Las unidades de acoplamiento cerrado suministradas con motores de
½ HP de 1750 RPM, de ½ a 3 HP a prueba de explosión o de 5 HP utilizan un
adaptador de motor sin el soporte y un motor con soporte.
NOTA: Las unidades montadas sobre bastidor (3530-F) utilizan el bastidor XS
Power y un adaptador de motor sin soporte. Con respecto a repuestos para el
bastidor mecánico, consulte la página de repuestos para bastidor XS-Power en
la sección de partes de su catálogo. Para ordenar el bastidor mecánico completo,
pida el artículo 14L61.
Art. 383 Sellos mecánicos (sello de 5 ⁄
8
”)
Giratorio Estacionario Elastómeros Partes Metálicas Pieza No.
Carbono
EPR 10K18
Carbono Viton
316SS
10K55
Carbono de silicio EPR 10K81
de silicio Viton 10K62
TABLA DE APLICACIÓN DEL SELLO MECÁNICO
