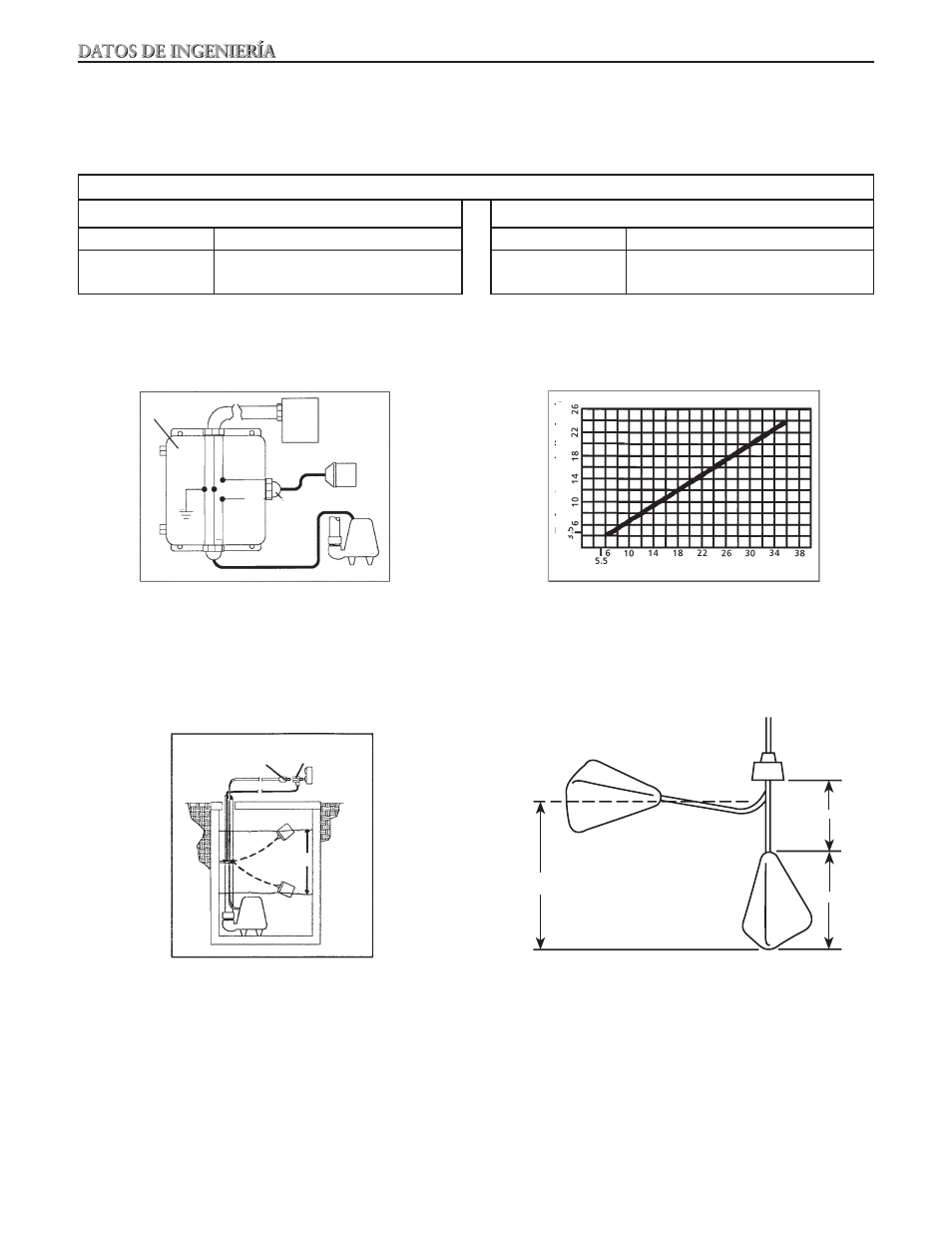

DATOS DE INGENIERÍA
OPERACIÓN DE LA BOMBA
Figure 3
Determinación del rango de bombeo
Figure 1
A2G33 -
Cableado directo
Los datos de ingeniería para modelos específicos pueden encontrarse en su catálogo y en nuestro sitio Web (dirección en la cubierta).
Los diagramas de cableado del panel de control se envían con los paneles de control. Utilice los dibujos del panel de control junto con
este manual de instrucciones para completar el cableado.
Sumersión mínima
Servicio continuo Sumergida totalmente
Servicio intermitente 6 pulg. por debajo del
extremo superior del motor
Temperatura máxima del fluido
Operación continua 104º F 40º C
Operación
140º F 60º C
intermitente
6 pulg. (15.3 cm)
6 pulg. (15.3 cm)
PESO
NIVEL DE ENCENDIDO:
8 pulgadas (20.3 CM)
Interruptor de flotador de acción simple
Instalación “típica”
Figure 4
Rango de
bombeo
Interruptor de flotador
de ángulo amplio
Enchufe de los
interruptores
en tándem
Tapón de la bomba
Figure 2
caja de
conexiones
fuente
de
alimen-
tación
Blanco
Negro
conexión a tierra
Conector
del cable
bomba
Instalación de
cableado directo
para aplicaciones
de 120 V o
230 V.
verde blanco negro
verde blanco negro
Largo de la traba (pulgadas)
Rango de bombeo (pulgadas)
