Contacteur
de garantie
d’immersion
optionnel
Entrée
Alarme (SW3)
Pompe en
fonction (SW2)
Pompe hors
fonction (SW1)
Refoulement
Contacteur
de garantie
d’immersion
optionnel
Alarme (SW4)
2 e pompe en
fonction (SW3)
1 re pompe en
fonction (SW2)
Entrée
Pompe hors
fonction (SW1)
Refoulement
Système à pompe simple Système à pompe double

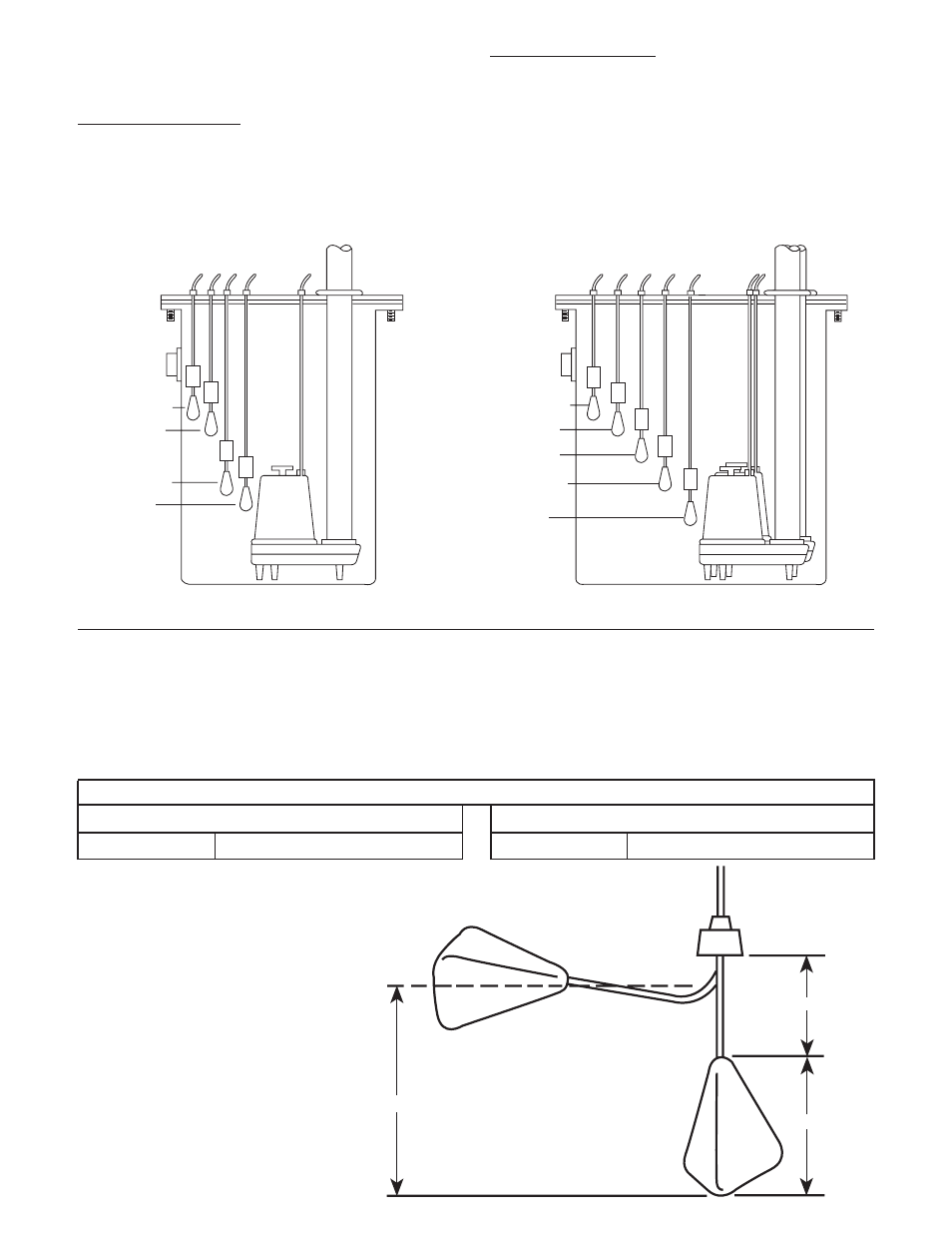

POSITION TYPE DES CONTACTEURS À FLOTTEUR
Cette section indique le nombre de contacteurs à flotteur
requis et le rôle de chacun dans les systèmes types.
Système à pompe simple
Trois (3) contacteurs à flotteur : pompe hors fonction,
pompe en fonction, alarme en fonction ou hors fonction.
Quatre (4) contacteurs à flotteur : immersion garantie de
la pompe (2 e contacteur d’arrêt), pompe hors fonction,
pompe en fonction, alarme en fonction ou hors fonction.
Système à pompe double
Quatre (4) contacteurs à flotteur : pompes hors fonction,
1 re pompe en fonction, 2 e pompe en fonction, alarme en
fonction.
Cinq (5) contacteurs à flotteur : immersion garantie
des pompes ou 2 e pompe hors fonction, pompes hors
fonction, 1 re pompe en fonction, 2 e pompe en fonction,
alarme en fonction.
Le ou les contacteurs d’arrêt occupent la position la plus
basse, et le contacteur d’alarme, la plus haute.
POSITION TYPE DES CONTACTEURS À FLOTTEUR
DONNÉES TECHNIQUES
On trouvera les données techniques sur des modèles particuliers dans le catalogue et à l’adresse du site Web inscrite au bas de la première page.
Les schémas de câblage des tableaux de commande sont fournis avec ces derniers. S’en servir conjointement avec les directives du présent manuel
pour effectuer le câblage.
DONNÉES TECHNIQUES
SERVICE DE LA POMPE
Hauteur d’immersion minimale
Service continu Immersion totale
Température maximale du liquide
Service continu 40 °C (104 °F)
15,3 cm (6 po)
15,3 cm (6 po)
NIVEAU DE DÉMARRAGE : 20,3 cm (8 po)
POIDS
Installation type à contacteur à
flotteur à simple effet
