Sistema doble:
Cuatro (4) flotadores para: Bombas APAGADAS,
bomba principal ENCENDIDA, bomba secundaria
ENCENDIDA, alarma ACTIVADA.
Cinco (5) flotadores para: Sumersión garantizada
de la bomba o segunda(s) bomba(s) APAGADA(S),
bomba principal ENCENDIDA, bomba secundaria
ENCENDIDA, alarma ACTIVADA.
El (los) flotador(es) de APAGADO es el flotador más
inferior y el flotador de alarma siempre será el flotador
más superior.

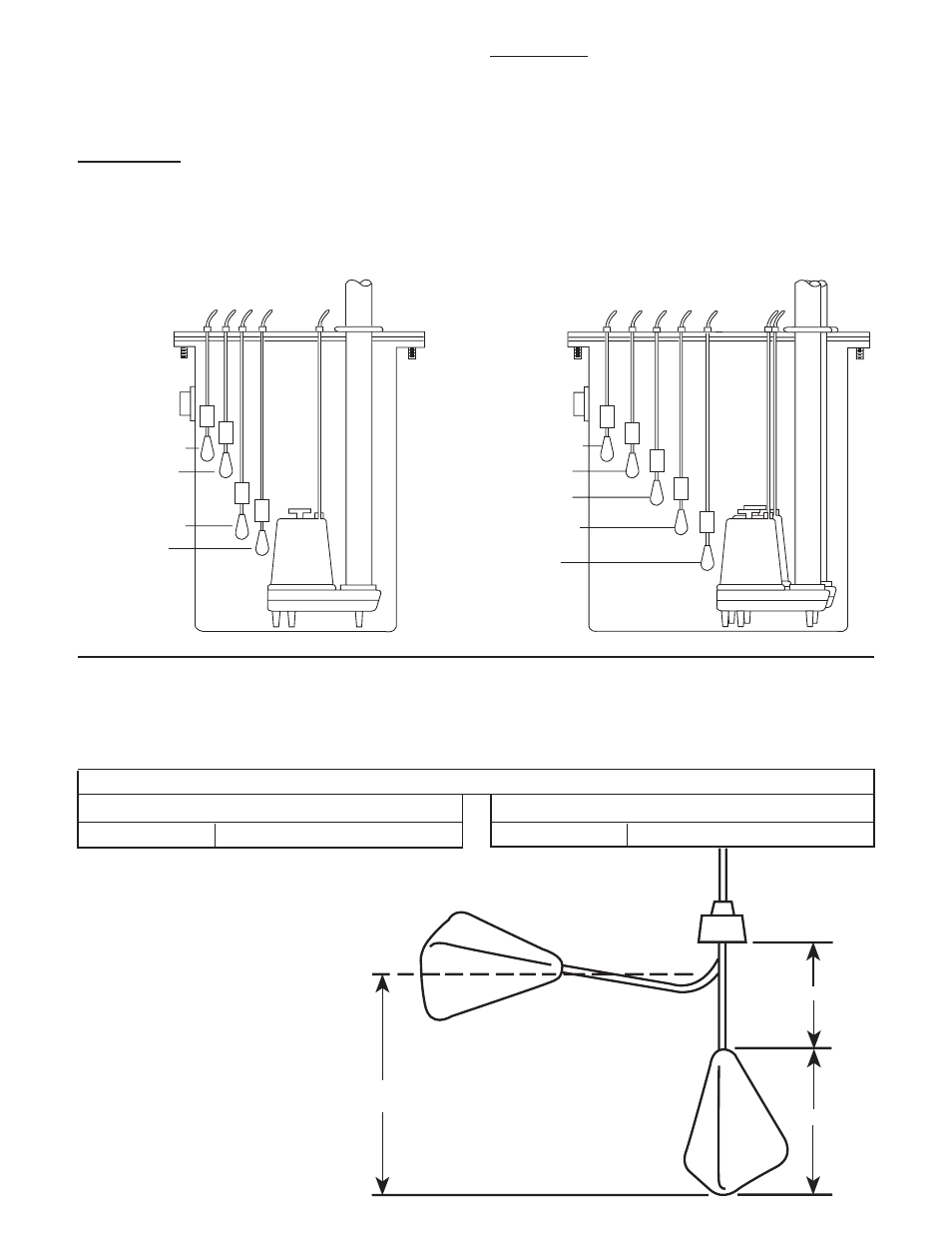

COLOCACIÓN TÍPICA DE LOS
INTERRUPTORES DE FLOTADOR
Las tablas muestran las cantidades requeridas de
interruptores y la función de cada uno en un sistema
típico.
Sistema simple:
Tres (3) flotadores para: Bomba APAGADA, bomba
ENCENDIDA, alarma ACTIVADA/DESACTIVADA.
Cuatro (4) flotadores para: Sumersión garantizada
de la bomba o segunda bomba APAGADA, bomba
APAGADA, bomba ENCENDIDA, alarma ACTIVADA/
DESACTIVADA.
COLOCACIÓN TÍPICA DE LOS
INTERRUPTORES DE FLOTADOR
Simple
Flotador
opcional de
sumersión
garantizada
Entrada
Alarma SW3
Bomba encendida
SW2
Bomba apagada
SW1
Descarga
Flotador
opcional de
sumersión
garantizada
Alarma SW4
Bomba secundaria
encendida SW3
Bomba principal
encendida SW2
Bomba apagada
SW1
Entrada
Descarga
Doble
DATOS DE INGENIERÍA
OPERACIÓN DE LA BOMBA
Los datos de ingeniería para modelos específicos pueden encontrarse en su catálogo y en nuestro sitio Web (dirección en la cubierta).
Los diagramas de cableado del panel de control se envían con los paneles de control. Utilice los dibujos del panel de control junto con los
manuales de instrucciones de la bomba y del motor para completar el cableado.
Sumersión mínima
Servicio continuo Sumergida totalmente
Temperatura máxima del fluido
Operación continua 104º F 40º C
DATOS DE INGENIERÍA
6 pulg. (15.3 cm)
6 pulg. (15.3 cm)
PESO
NIVEL DE ENCENDIDO:
8 pulgadas (20.3 CM)
Interruptor de flotador
de acción simple
Instalación “típica”
