POWERDI is a registered trademark of Diodes Incorporated.

DMP3010LPS

Document number: DS32239 Rev. 10 - 2

6 of 7

www.diodes.com

November 2013

© Diodes Incorporated

DMP3010LPS



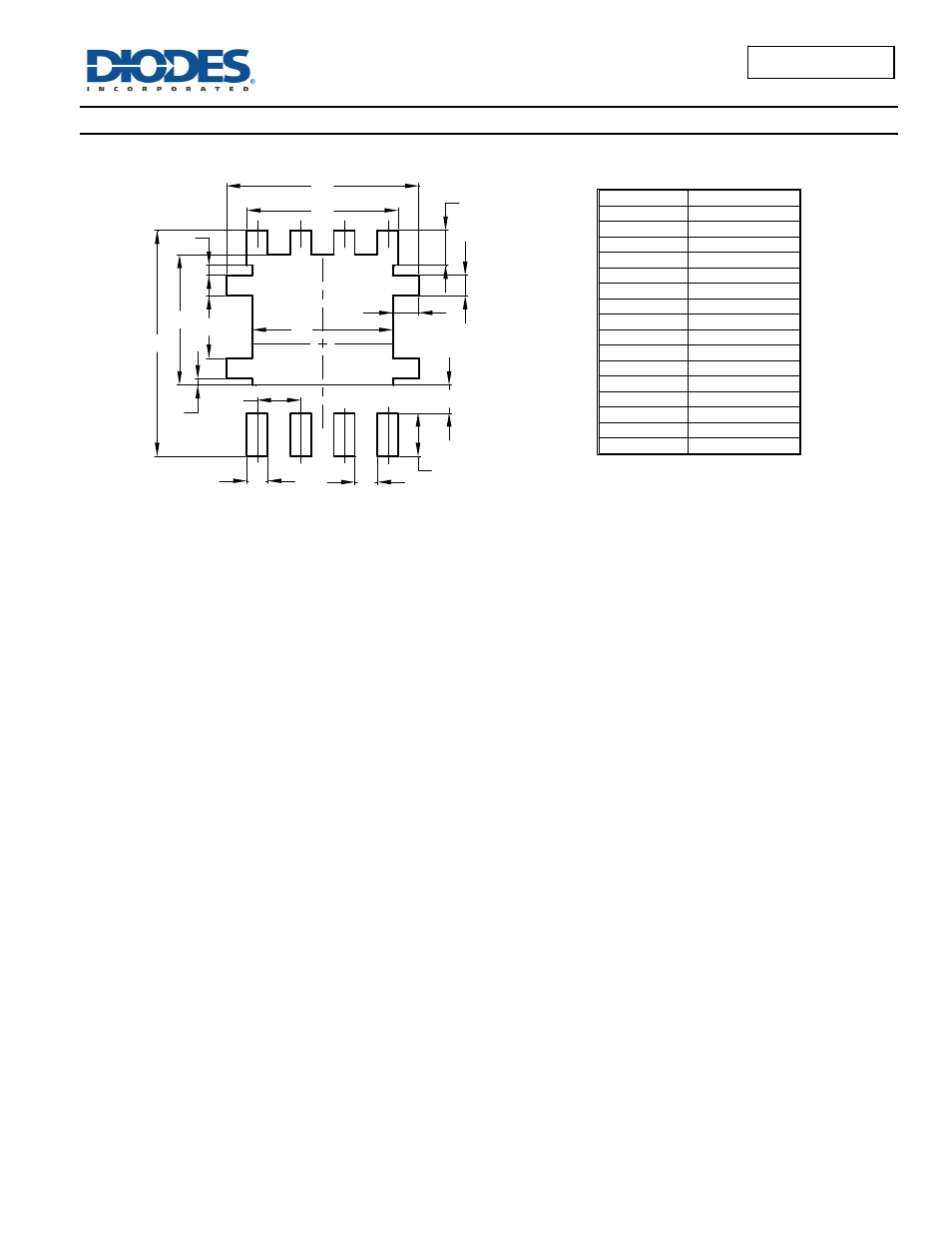

Suggested Pad Layout

Please see AP02001 at http://www.diodes.com/datasheets/ap02001.pdf for the latest version.




































































Dimensions

Value (in mm)

C

1.270

G

0.660

G1

0.820

X

0.610

X1

4.100

X2

0.755

X3

4.420

X4

5.610

Y

1.270

Y1

0.600

Y2

1.020

Y3

0.295

Y4

1.825

Y5

3.810

Y6

0.180

Y7

6.610

Y 7

X 3

Y 2

Y 5

X 1

G 1

X

C

Y ︵4 x ︶

G

X 2

Y 3

Y 4

Y 6

X 4

Y 1
