Ap7311, Typical performance characteristics – Diodes AP7311 User Manual
Page 8

AP7311
150mA, Low Quiescent Current, Fast Transient
Low Dropout Linear Regulator
AP7311 Rev. 2
8 of 13
NOVEMBER 2009
©
Diodes Incorporated

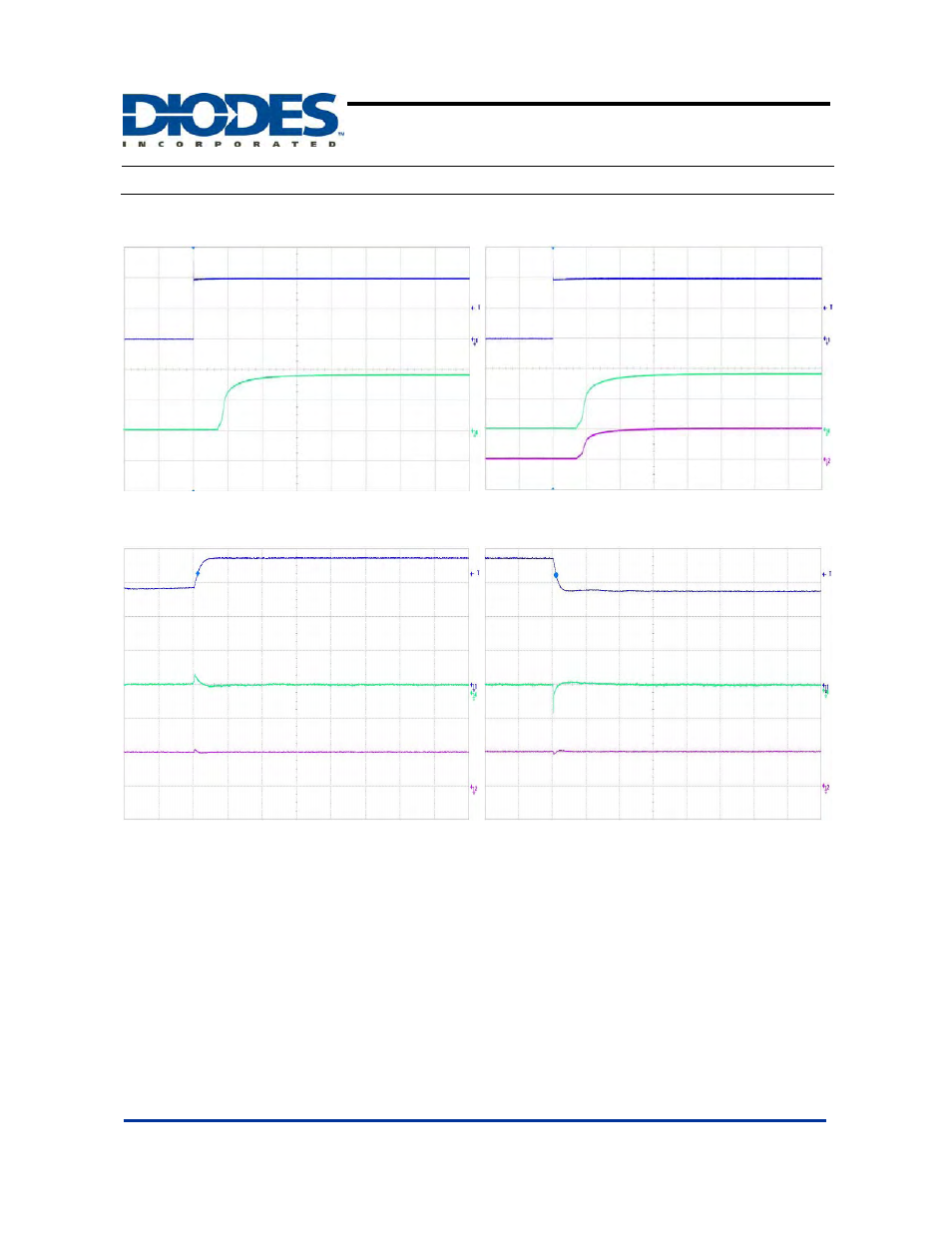

Typical Performance Characteristics
(Continued)
Start-Up Time (No Load)
Time (50us/div)
Start-Up Time (150mA Load)
Time (50us/div)
Line Transient Response
Time (50us/div)
Line Transient Response
Time (50us/div)
Ven=0 to 2V (1V/div)
Vin=2.8V
Cin=Cout=1uF
Vout=1.8V (1V/div)
Ven=0 to 2V (1V/div)
Vin=2.8V
Cin=Cout=1uF
Vout=1.8V (1V/div)
Vout=1.8V (50mV/div)
Iout=150mA (150mA/div)
Vin=3.8V to 2.8V (1V/div)
Tf=15us
Vin=2.8V to 3.8V (1V/div)
Tr=15us
Vout=1.8V (50mV/div)
Iout=150mA (150mA/div)
Iout=150mA (150mA/div)
