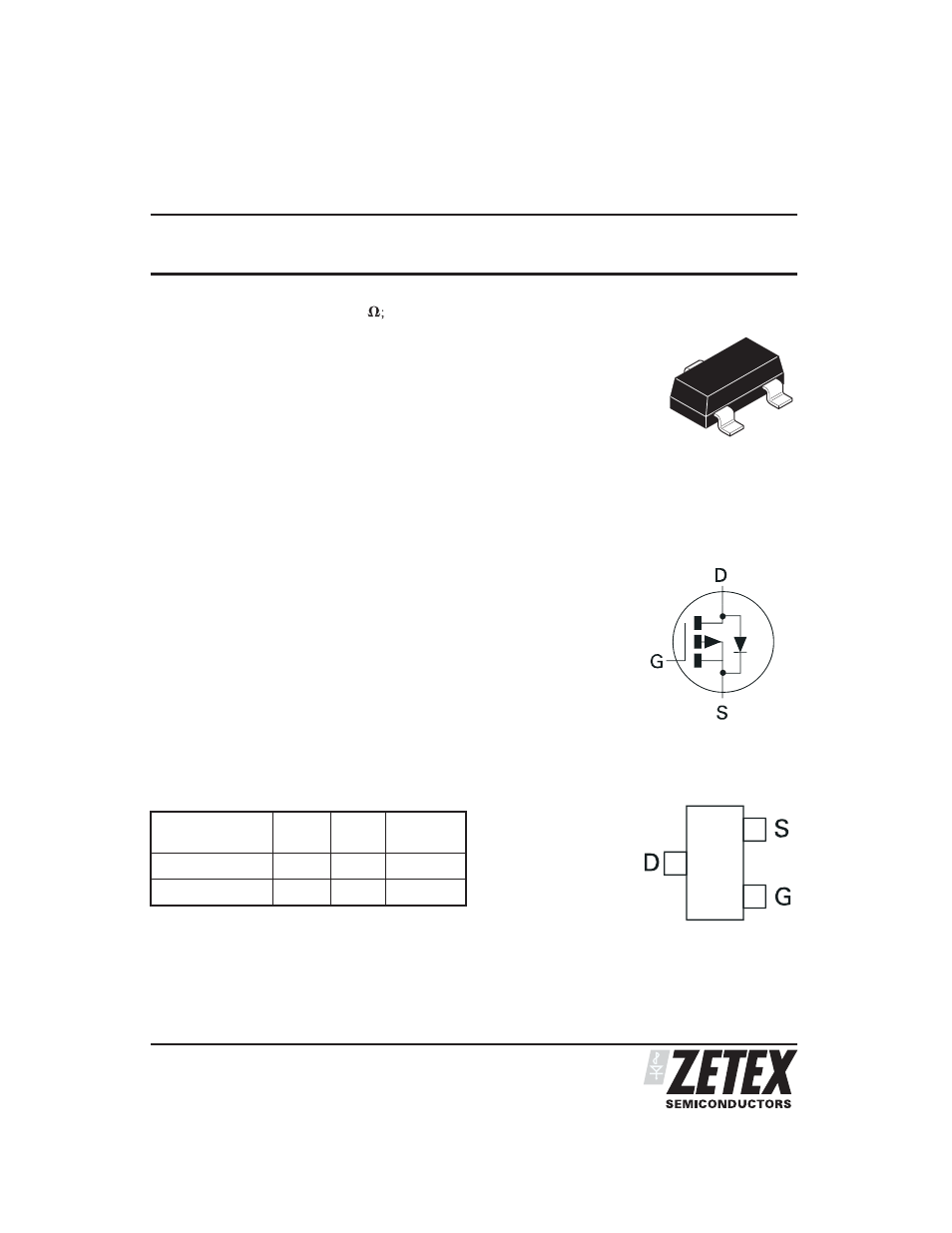

Diodes ZXMP3A13F User Manual
Zxmp3a13f, 30v p-channel enhancement mode mosfet

SUMMARY
V
(BR)DSS
= -30V; R
DS(ON)
= 0.21
I
D
= -1.6A
DESCRIPTION
This new generation of trench MOSFETs from Zetex utilizes a unique structure that
combines the benefits of low on-resistance with fast switching speed. This makes
them ideal for high efficiency, low voltage, power management applications.
FEATURES
•
Low on-resistance
•
Fast switching speed
•
Low threshold
•
Low gate drive
•
SOT23 package
APPLICATIONS
•
DC - DC converters
•
Power management functions
•
Disconnect switches
•
Motor control
DEVICE MARKING
•
313
ZXMP3A13F
ISSUE 1 - MAY 2007
1
30V P-CHANNEL ENHANCEMENT MODE MOSFET
DEVICE
REEL
SIZE
TAPE
WIDTH
QUANTITY
PER REEL
ZXMP3A13FTA
7”
8mm
3000 units
ZXMP3A13FTC
13”
8mm
10000 units
ORDERING INFORMATION
SOT23
Top View
PINOUT
