Diodes ZXTP2008G User Manual
Zxtp2008g

SUMMARY
BV
CEO
= -30V : R
SAT
= 31m ; I
C
= -5.5A
DESCRIPTION
Packaged in the SOT223 outline this new low saturation 30V PNP transistor
offers extremely low on state losses making it ideal for use in DC-DC circuits
and various driving and power management functions.
FEATURES
•
5.5 Amps continuous current
•
Up to 20 amps peak current
•
Very low saturation voltages
•
Exceptional gain linearity down to 10mA
APPLICATIONS
•
DC - DC converters
•
MOSFET gate drivers
•
Charging circuits
•
Power switches
•
Motor control
DEVICE MARKING
ZXTP
2008
ZXTP2008G
ISSUE 1 - JUNE 2005
30V PNP LOW SATURATION TRANSISTOR IN SOT223
1

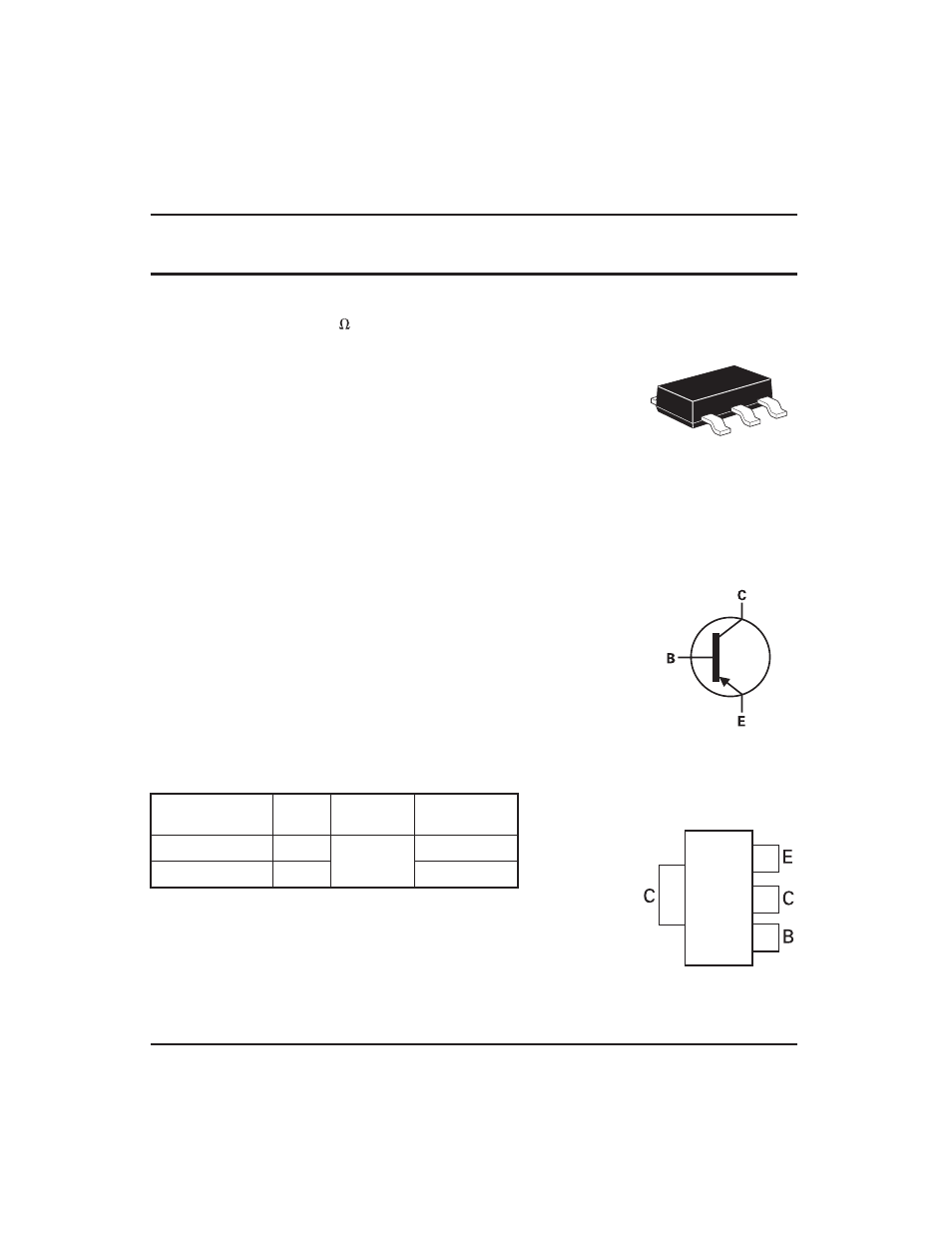

PINOUT
TOP VIEW
SOT223
DEVICE
REEL
SIZE
TAPE
WIDTH
QUANTITY PER
REEL
ZXTP2008GTA
7”
12mm
embossed
1,000 units
ZXTP2008GTC
13”
4,000 units
ORDERING INFORMATION
