Diodes ZXTN2007Z User Manual
Zxtn2007z

1
S E M I C O N D U C T O R S
SUMMARY
BV
CEO
= 30V : R
SAT
= 23m ; I
C
= 6.0A
DESCRIPTION
Packaged in the SOT89 outline this new low saturation 30V NPN transistor
offers extremely low on state losses making it ideal for use in DC-DC circuits
and various driving and power management functions.
FEATURES
•
Extemely low equivalent on-resistance; R
SAT
= 23m
at 6.5A
•
6 amps continuous current
•
Up to 20 amps peak current
•
Very low saturation voltages
•
Excellent h
FE
characteristics up to 20 amps
APPLICATIONS
•
DC - DC converters
•
MOSFET gate drivers
•
Charging circuits
•
Power switches
•
Motor control
DEVICE MARKING
849
ZXTN2007Z
ISSUE 3 - MAY 2006
30V NPN LOW SATURATION MEDIUM POWER TRANSISTOR IN SOT89
DEVICE
REEL
SIZE
TAPE
WIDTH
QUANTITY PER
REEL
ZXTN2007ZTA
7”
12mm
embossed
1000 units
ORDERING INFORMATION

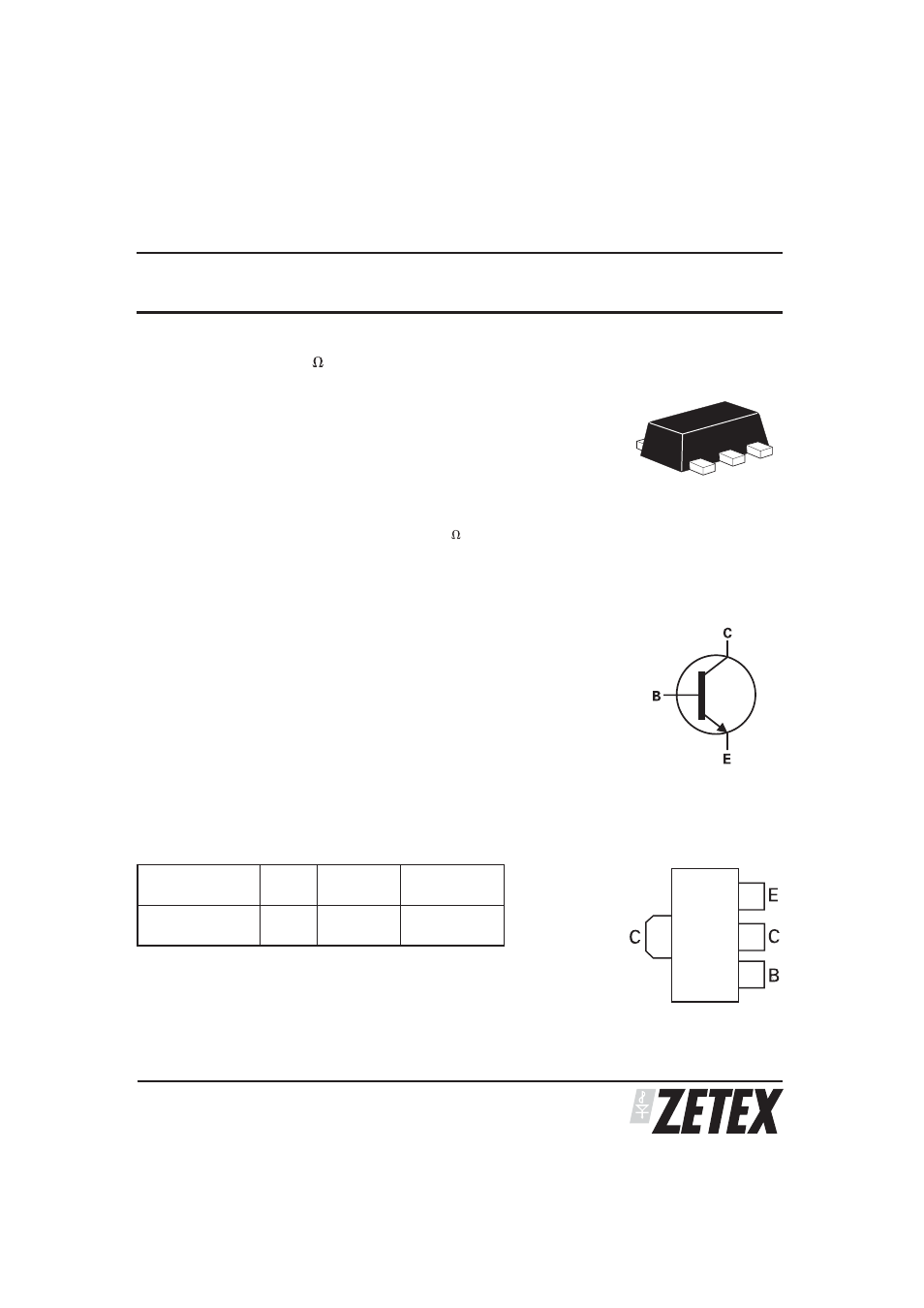

PINOUT
TOP VIEW
SOT89
