Diodes ZXT11N15DF User Manual
Zxt11n15df, Ce b

ISSUE 1 - DECEMBER 1999

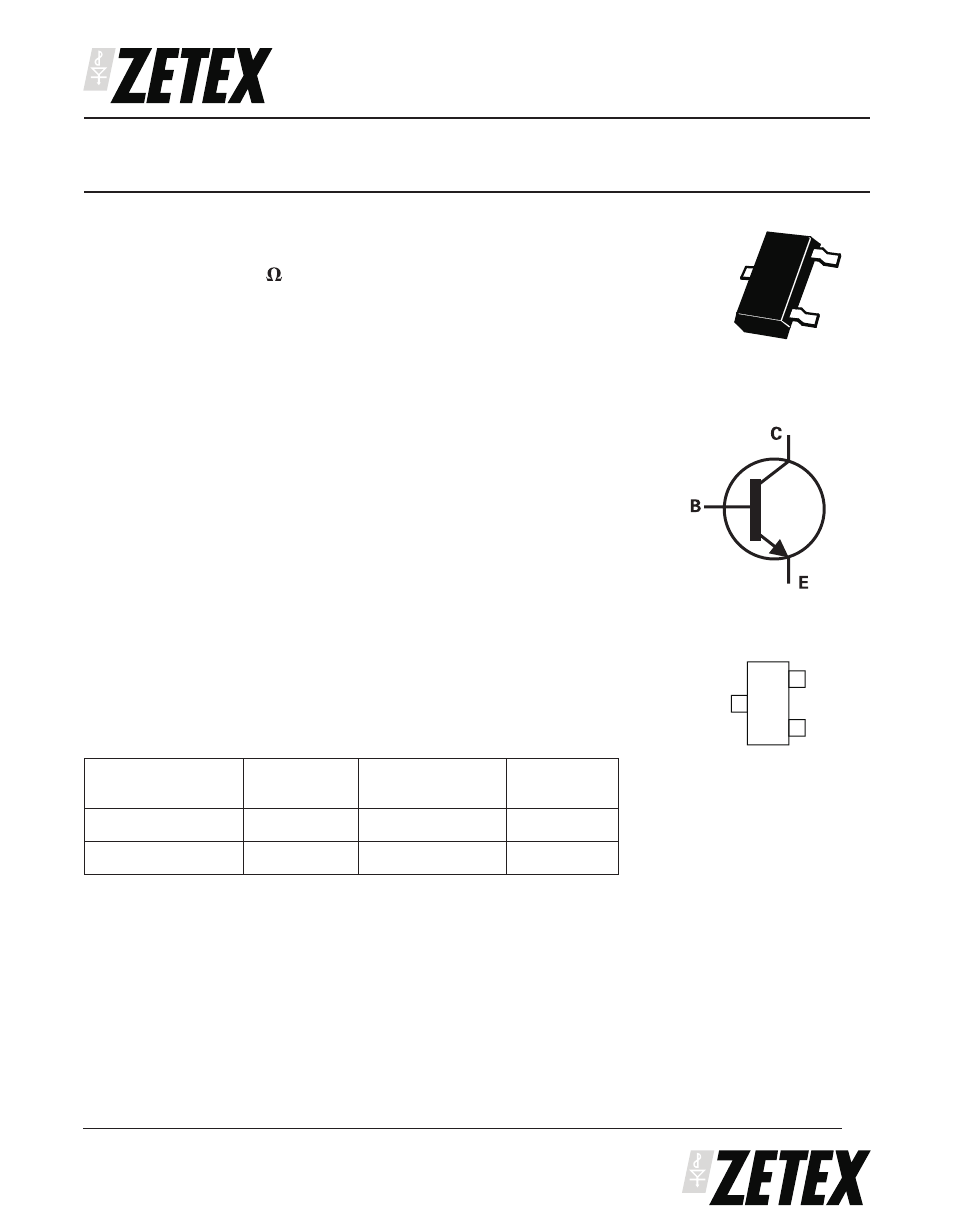

ZXT11N15DF
SuperSOT4™
15V NPN SILICON LOW SATURATION TRANSISTOR
C
E
B
SUMMARY
V
CEO
=15V; R
SAT
= 37m ; I
C
= 3A
DESCRIPTION
This new 4th generation ultra low saturation transistor utilises the Zetex
matrix structure combined with advanced assembly techniques to give
extremely low on state losses. This makes it ideal for high efficiency, low
voltage switching applications.
FEATURES
• Extremely Low Equivalent On Resistance
• Extremely Low Saturation Voltage
• h
FE
characterised up to 5A
• I
C
=3A Continuous Collector Current
• SOT23 package
APPLICATIONS
• DC - DC Converters
• Power Management Functions
• Power switches
• Motor control
ORDERING INFORMATION
DEVICE
REEL SIZE
(inches)
TAPE WIDTH
(mm)
QUANTITY
PER REEL
ZXT11N15DFTA
7
8mm embossed
3000 units
ZXT11N15DFTC
13
8mm embossed
10000 units
DEVICE MARKING
1N5
Top View
SOT23
