12 HRT 8300
Françai
s
Connectique
Informations générales:
•
S’assurer que le récepteur est éteint et débranché.
• Lire le mode d’emploi du téléviseur et respecter les consignes de sécurité.
•
Connecter correctement les différents appareils.
Branchement à une antenne et à un téléviseur

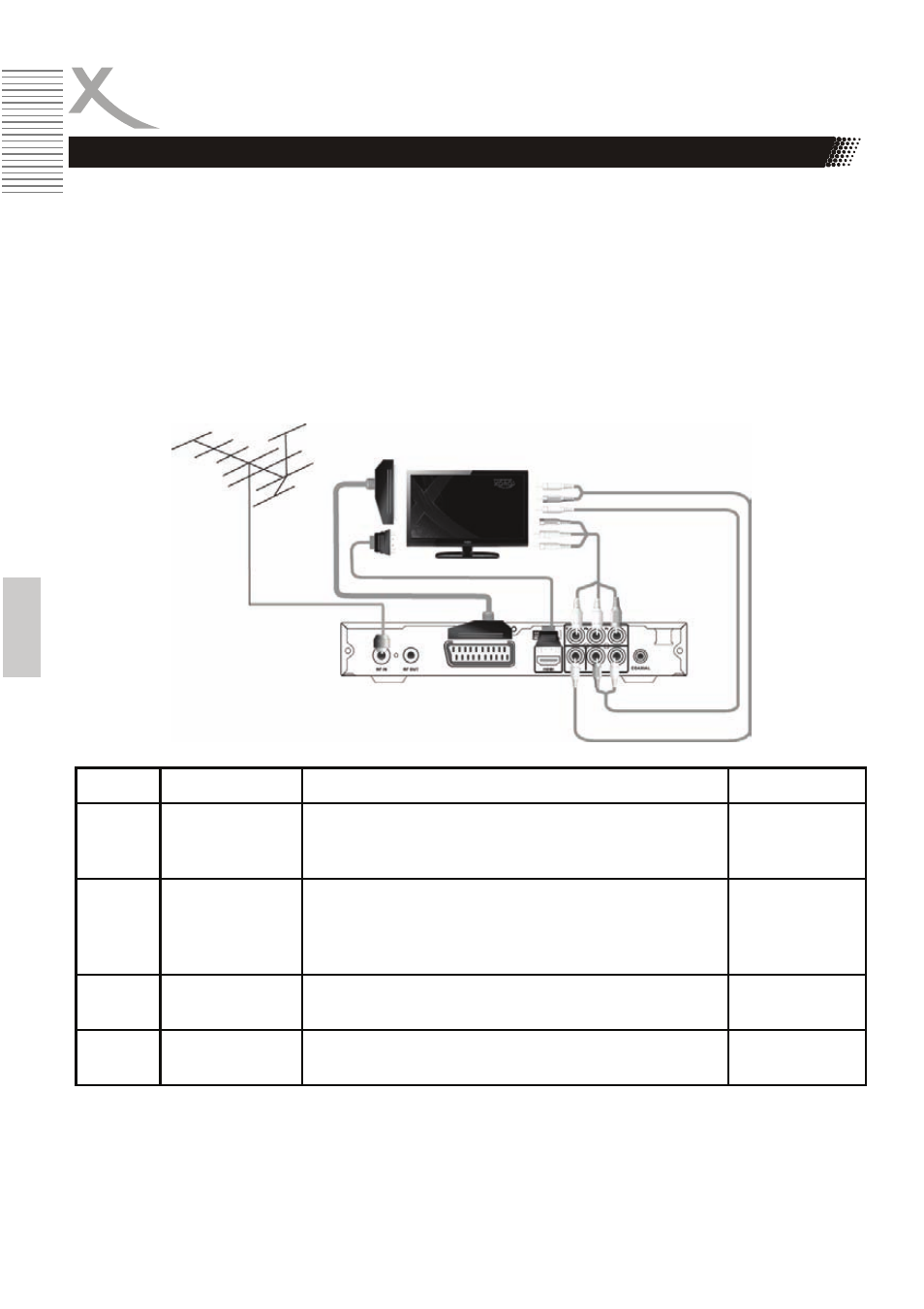

Le schéma ci-dessous montre le branchement du HRT8300 à une antenne et à un téléviseur. Il
existe plusieurs possibilités pour connecter le récepteur à un téléviseur. Lire attentivement le mode
d’emploi du téléviseur pour détecter le type de branchements. Si plusieurs connexions sont
disponibles, sélectionner celle qui délivre la meilleure qualité selon le tableau ci-dessous.
Notes:
Le récepteur peut alimenter une antenne active 5V. L’activation de l’alimentation d’antenne est
décrite à la page 31.
TV et antenne
Prise Signal Notes Qualité
HDMI Image et son Sélection de la résolution: voir page 32; la résolution
HD ne sera pas disponible si la sortie vidéo est
réglée à „Péritel RVB“ ММММ
YPbPr Image Sélection de la résolution: voir page 32; ce
branchement requiert une connexion audio séparée
(Audio out), non disponible si la sortie vidéo est
réglée à „Péritel RVB“ ÌÌÌ
Péritel Image et son Dans le réglage d’usine par défaut, la sortie du
signal RVB n’est pas activée. Voir page 32. ÌÌ
CVBS Image requiert une connexion audio séparée (Audio out) М
