5 Stručný průvodce instalací Stručný průvodce instalací
Č
esky

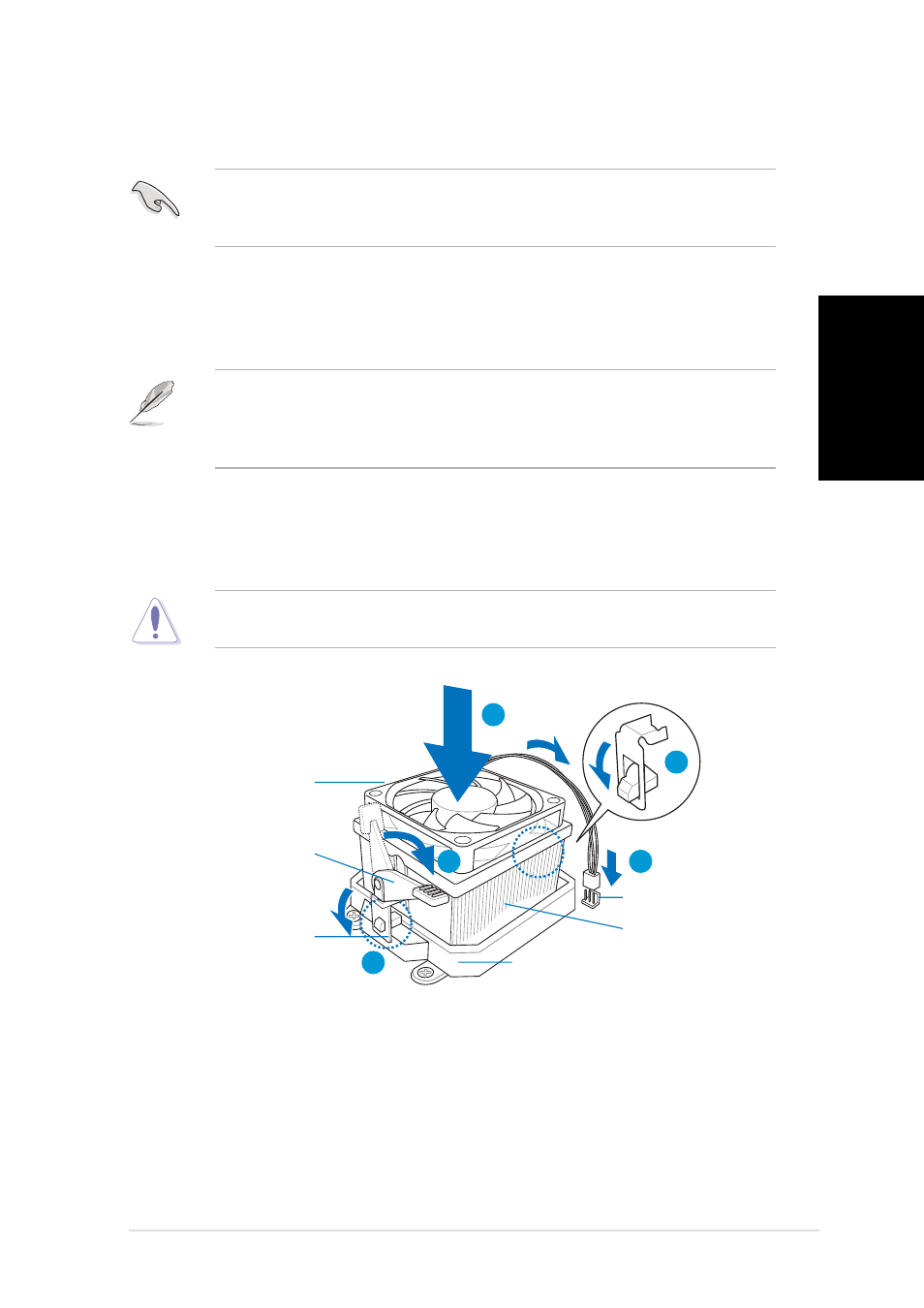

Instalace ventilátoru a chladiče procesoru
1. Umístěte chladič na horní část nainstalovaného procesoru.
DŮLEŽITÉ. Ventilátor a chladič musí být zcela usazeny v základně
retenčního modulu; v opačném případě nelze zaklapnout retenční
konzolu na místo.
2. Připojte jeden konec retenční konzole k základně retenčního modulu.
3. Připevněte druhý konec retenční konzole (v blízkosti zámku retenční
konzole) k základně retenčního modulu tak, aby zaklapl na místo.
POZNÁMKA. Balení chladiče a ventilátoru je dodáváno s pokyny pro instalaci
procesoru, chladiče a retenčního mechanizmu. Pokud pokyny v této části
nejsou totožné s dokumentací k procesoru, postupujte podle dokumentace k
procesoru.
4. Stisknutím zámku retenční konzole na retenčním mechanizmu zajistěte
chladič a ventilátor k základně retenčního modulu.
5. Připojte kabel ventilátoru procesoru ke konektoru na základní desce.
UPOZORNĚNÍ. Nezapomeňte připojit konektor ventilátoru procesoru! V
opačném případě bude systém sledování hardwaru signalizovat chybu.
1
2
3
4 5
Základna retenčního modulu Základna retenčního modulu
Chladič procesoru Chladič procesoru
Ventilátor procesoru Ventilátor procesoru
Zámek retenční Zámek retenční
konzole konzole
Retenční konzola Retenční konzola
Konektor ventilátoru Konektor ventilátoru
procesoru procesoru
