4 Stručný průvodce instalací Stručný průvodce instalací
Č
esky

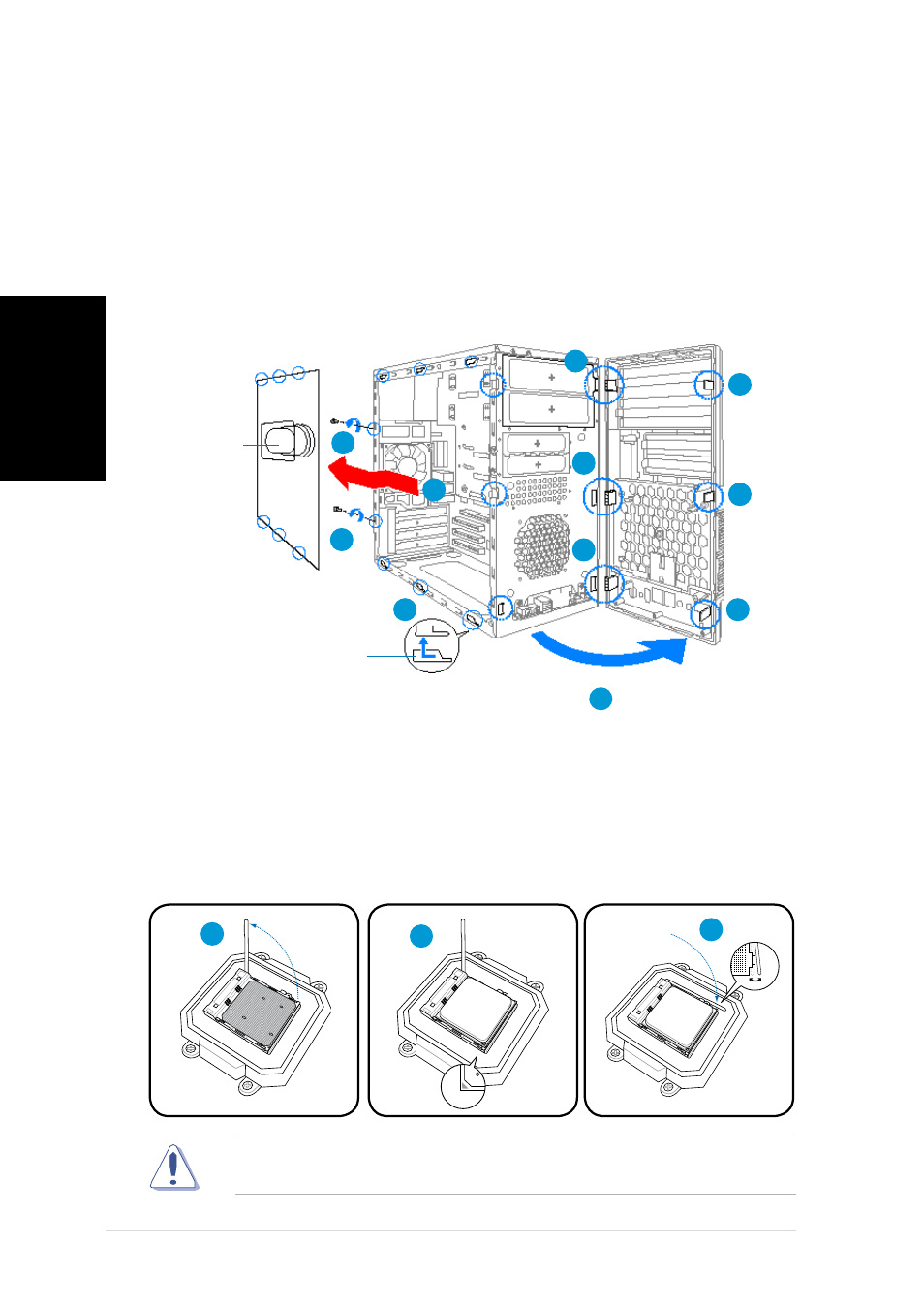

Demotáž bočního a předního panelu
1. Odmontujte šroubky krytu skříně na zadním panelu.
2. Posuňte boční panel směrem k zdanímu panelu tak, aby se háčky
uvolnily z úchytů skříně. Odložte boční panel stranou.
3. Vyhledejte háčky předního panelu a zvedněte je tak, aby se uvolily ze
skříně.
4. Otočte přední panel vpravo tak, aby se závěsy krytu uvolnili.
5. Sejměte přední panel a položte stranou.
4
1
1
2
2
3
4
4
4
3
3
4
Vzduchový Vzduchový
kanál kanál
Otvory ve skříni Otvory ve skříni
Instalace procesoru
1. Vyhledejte patici procesoru a potom zvedněte páčku patice do úhlu
90 0 - 100 0 .
2. Zorientujte procesor nad patici tak, aby roh procesoru označený
zlatým trojúhelníkem odpovídal rohu patice s malým trojúhelníkem.
3. Sklopením páčky patice zajistěte procesor.
UPOZORNĚNÍ: Při nesprávné instalaci procesoru do patice může dojít k
ohnutí kolíků a k vážnému poškození procesoru!
1 2
3
