Guida allʼinstallazione veloce

Italiano

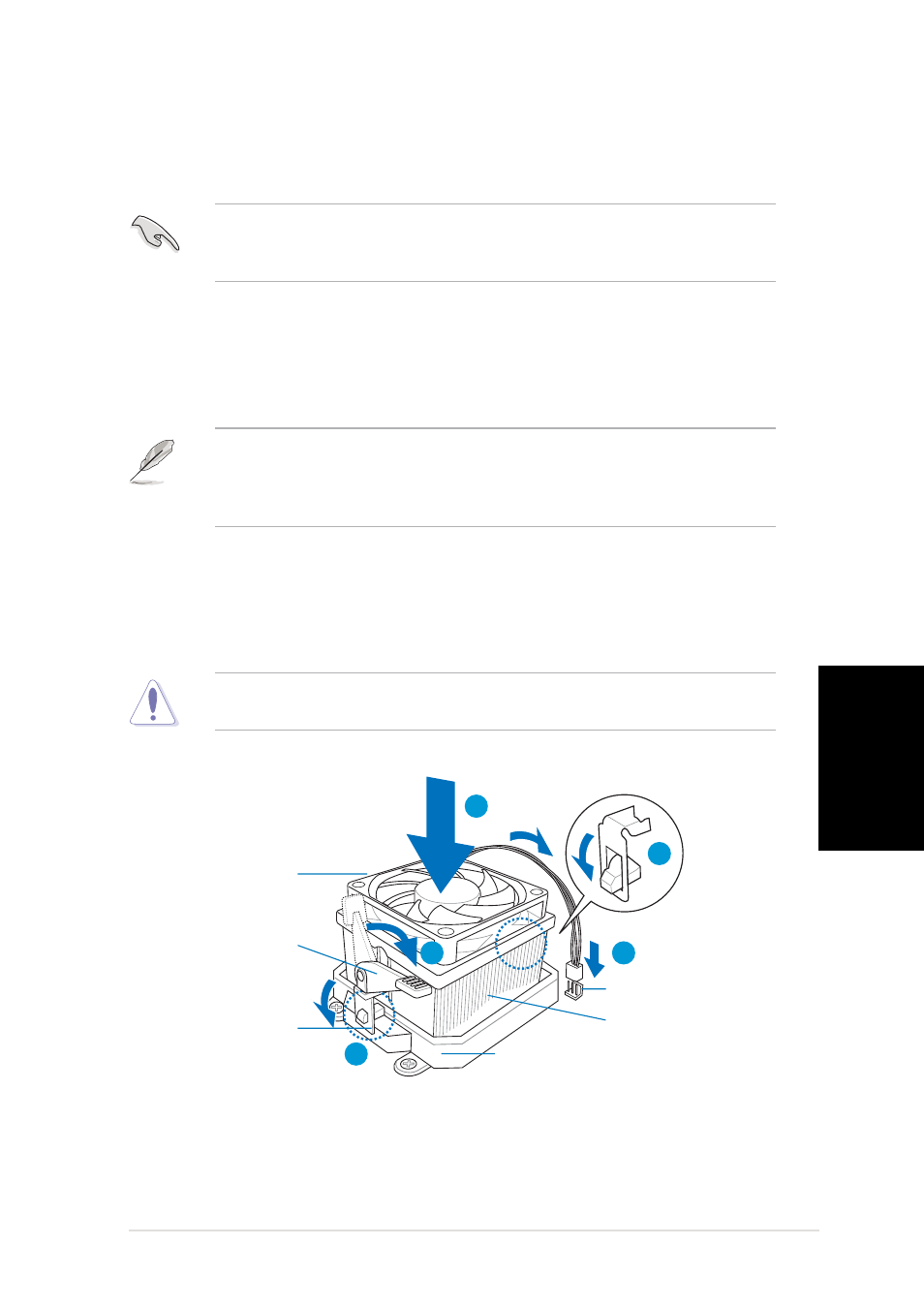

Installazione della ventola della CPU e del

dissipatore

1. Posizionare il dissipatore sopra la CPU installata.

IMPORTANTE. Assicurarsi che ventola e dissipatore si inseriscano

perfettamente nella base del modulo di ritenzione, altrimenti non sarà

possibile bloccare il supporto.

2. Attaccare

unʼestremità del supporto di bloccaggio alla base del

modulo.

3. Attaccare

lʼaltra estremità (vicino al blocco) alla base del modulo

fi nché non risulterà in posizione.

NOTA. Il dissipatore e la ventola della CPU vengono forniti con le

istruzioni per lʼinstallazione della CPU, dissipatore, e per il meccanismo

di bloccaggio. Se le istruzioni descritte in questo paragrafo non

corrispondono con la documentazione della CPU, seguire il successivo.

4. Premere verso il basso il blocco del supporto sul meccanismo di

bloccaggio per bloccare la ventola e il dissipatore alla base del modulo.

5. Connettere il cavo della ventola della CPU al connettore della scheda

madre.

ATTENZIONE. Non dimenticare di collegare il connettore della ventola

della CPU o potrebbe verifi carsi un errore hardware!

Base del modulo di ritezione

Dissipatore CPU

Ventola CPU

Blocco leva di

ritenzione

Leva di ritenzione

Connettore ventola CPU
