3 Guia de instalação rápida Guia de instalação rápida
Português

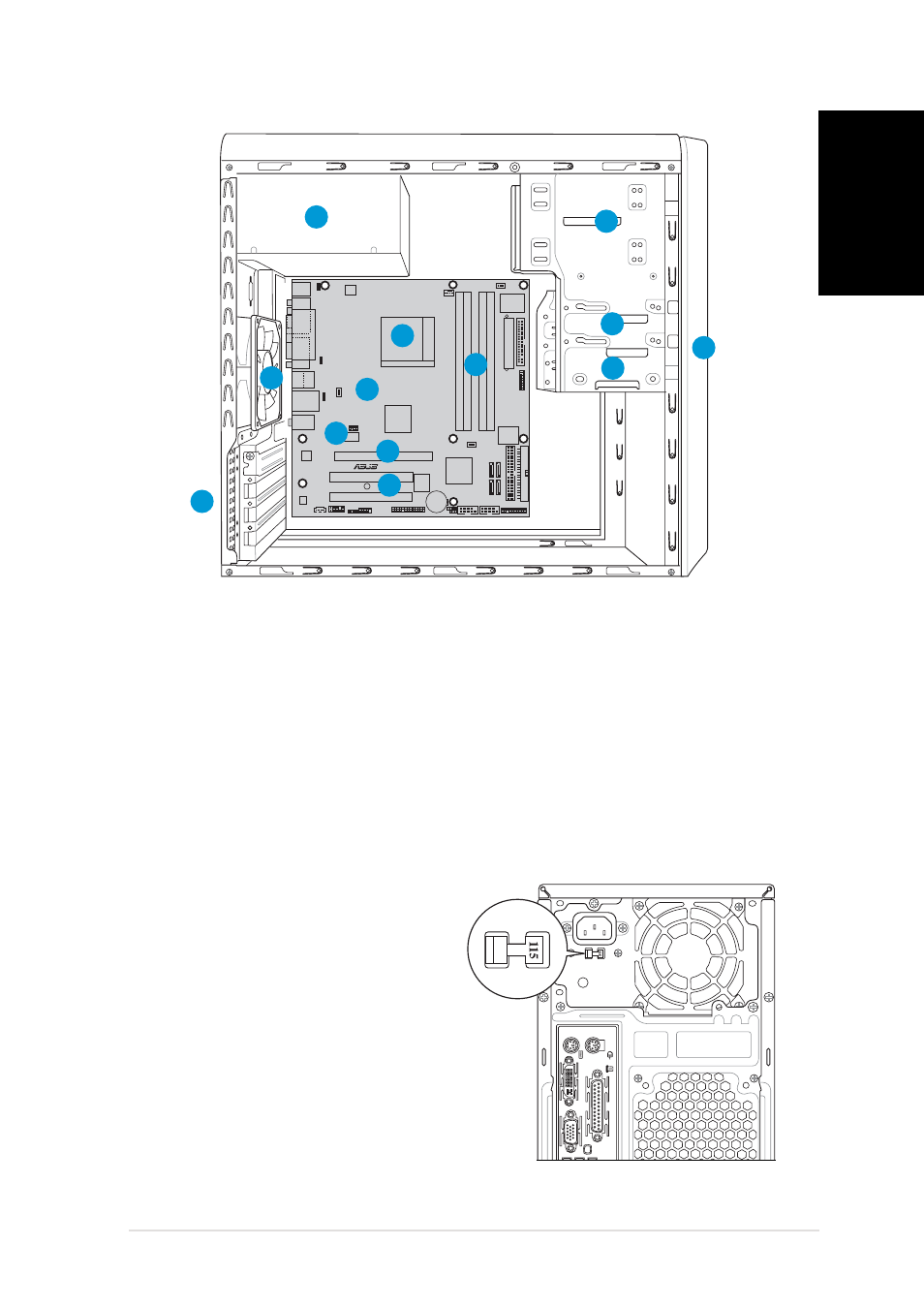

Componentes internos
1. Tampa do painel frontal
2. Compartimentos para unidades
ópticas de 5,25”
3. Compartimento da unidade de
disco rígido
4. Compartimento da unidade de
disquetes
5. Fonte de alimentação
6. Socket para a CPU
7. Sockets
DIMM
8. Motherboard ASUS
9. Ventoinha do chassis
10. Ranhura PCI Express x16
11. Ranhura PCI Express x1
12. Ranhuras PCI
13. Suporte metálico de bloqueio
Selecção da voltagem
A fonte de alimentação do sistema
possui um selector de voltagem de
115 V/230 V situado ao lado do
conector de alimentação. Utilize
este comutador para seleccionar a
voltagem apropriada, de acordo com
a potência fornecida na sua área.
Se a voltagem disponível na sua
área for de 100-127 V, defi na o
comutador para 115 V.
Se a voltagem disponível na sua
área for de 200-240 V, defi na o
comutador para 230 V.
DVI
1
2
1
13 13
3
5
4
9
R
6
7
12 12
8
10 10
11 11
