46
• 資料輸出埠 : 指一個 RJ-45 乙太網埠 , 包括一個固定的 RF-45 線用來
連接 PD( 受電裝置 )。
• 電源輸出埠 : 支援兩種規格的電源線 : 5.5 x 2.0mm 和 5.5 x 2.5mm.
這 兩 種 直 流 電 插 座 包 含 在 分 離 器 內。 此 電 源 輸 出 埠 給 電 源 需 求 為
5V,7.5V、9V 或 12V 的裝置供電。

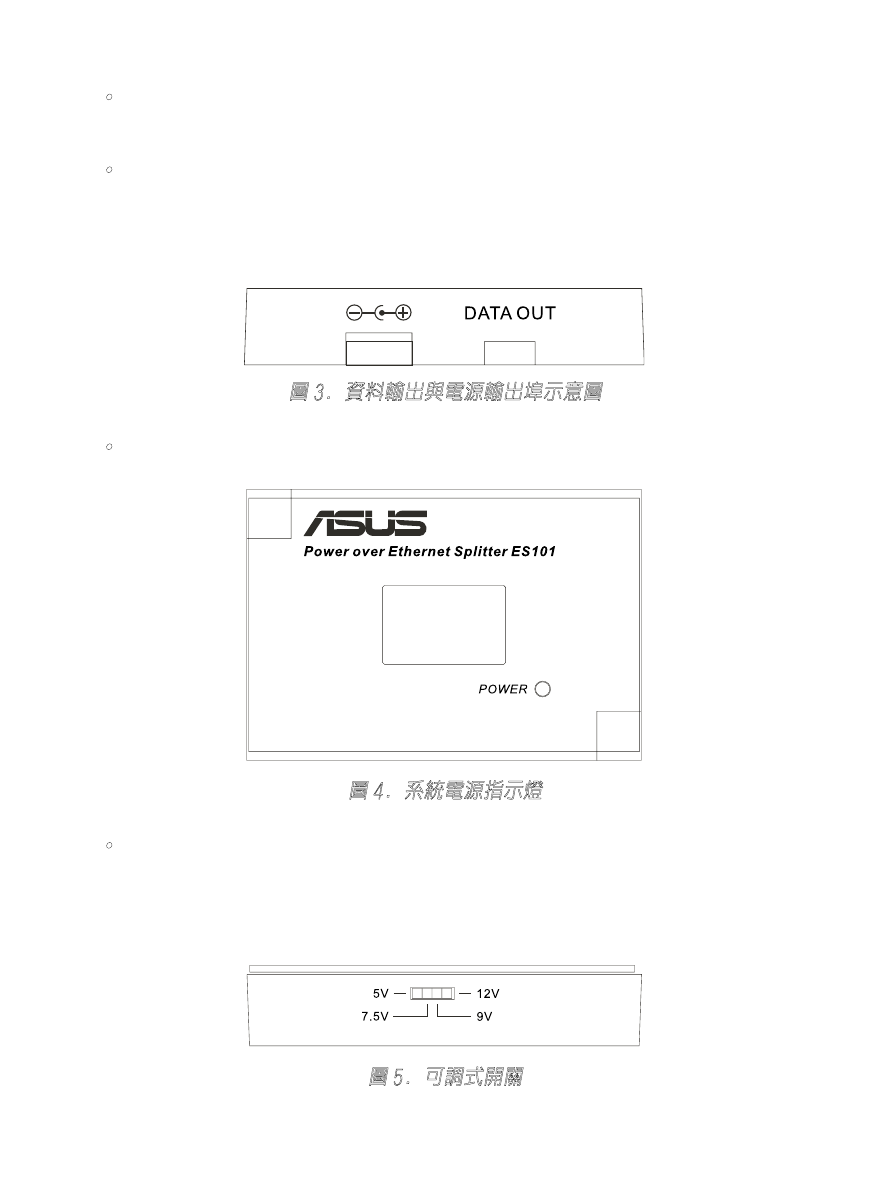

圖 3. 資料輸出與電源輸出埠示意圖
• 指示燈 : 系統電源指示燈。
圖 4. 系統電源指示燈
• 可調式開關 : 用來轉換電壓給 PD( 受電裝置 ), 提供四個電壓值供選
擇 :5V, 7.5V, 9V 和 12V, 其中 5V 為預設值。當您想調整電壓時 , 請
關閉 PoE 分離器。
圖 5. 可調式開關
