10
• Port Data Out : Port réservé à un câble Ethernet RJ-45 pour se
connecter à un périphérique PD (Powered Devices).
• Power Out port: Supporte deux types de cables dʼalimentation –
5.5 x2.0mm et 5.5x2.5mm. Ces deux types de jack sont contenus
dans la boîte accompagnant le produit. Le port Power Out sert à
transmettre lʼalimentation au périphérique en 5V, 7.5V, 9V ou 12V.

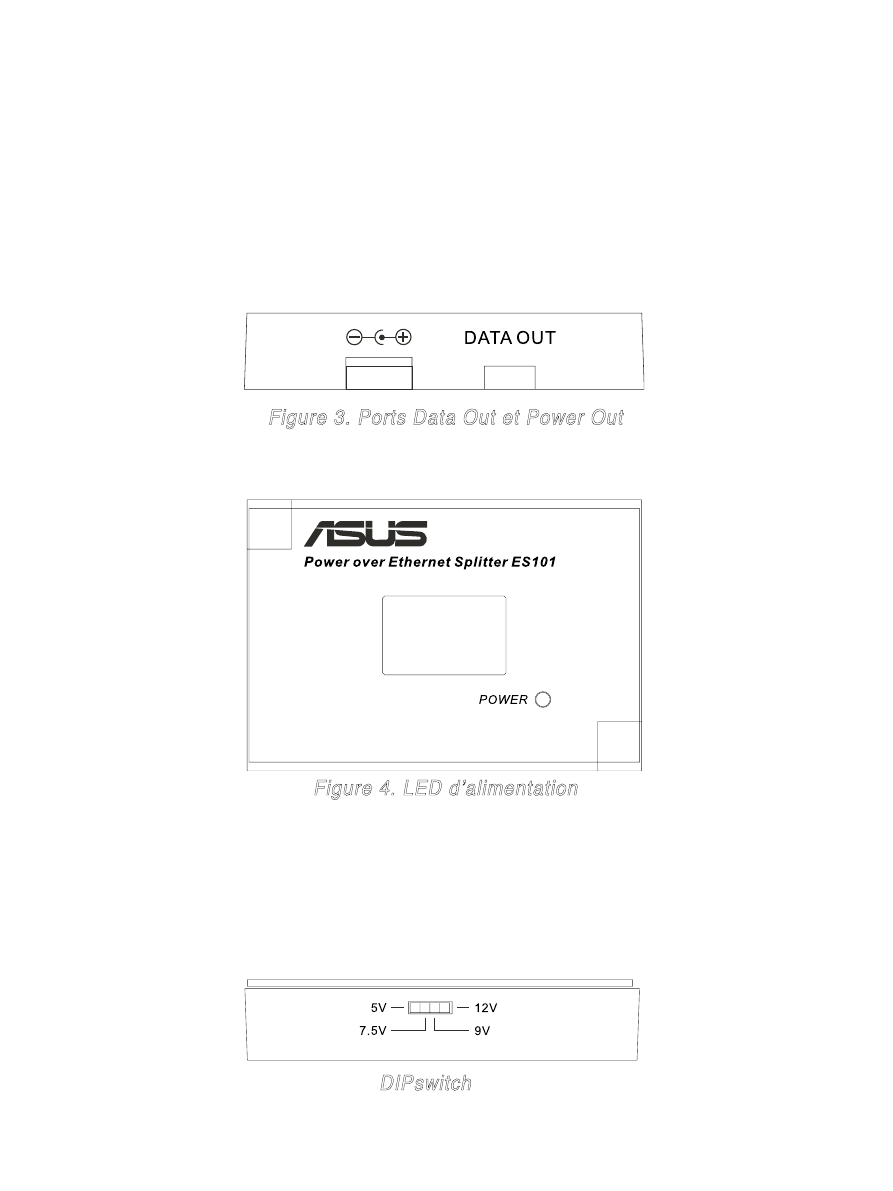

Figure 3. Ports Data Out et Power Out
• LED d'activité: LED d'alimentation.
Figure 4. LED dʼalimentation
• DIPswitch: Permet dʼajuster le voltage des PD (Powered Devices).
Quatre valeurs de tension sont disponibles – 5V, 7.5V, 9V et 12V. La
valeur par défaut est 5V. Lorsque vous ajustez le Dipswitch, veillez à
éteindre le Power over Ethernet Splitter.
DIPswitch
