22
• Porta Data Out (Output dati): una porta Ethernet RJ-45 con un cavo
fisso RJ-45 per eseguire il collegamento ai dispositivi PD.
• Porta Power Out (Output alimentazione): il connettore dʼalimentazione
che trasmette la corrente ai dispositivi e che funziona a 5V, 7.5V, 9V o
12V. Supporta due tipi di cavi dʼalimentazione: 5,5 x 2,0 mm e 5,5 x 2,5;
entrambi forniti in dotazione con il Separatore PoE.

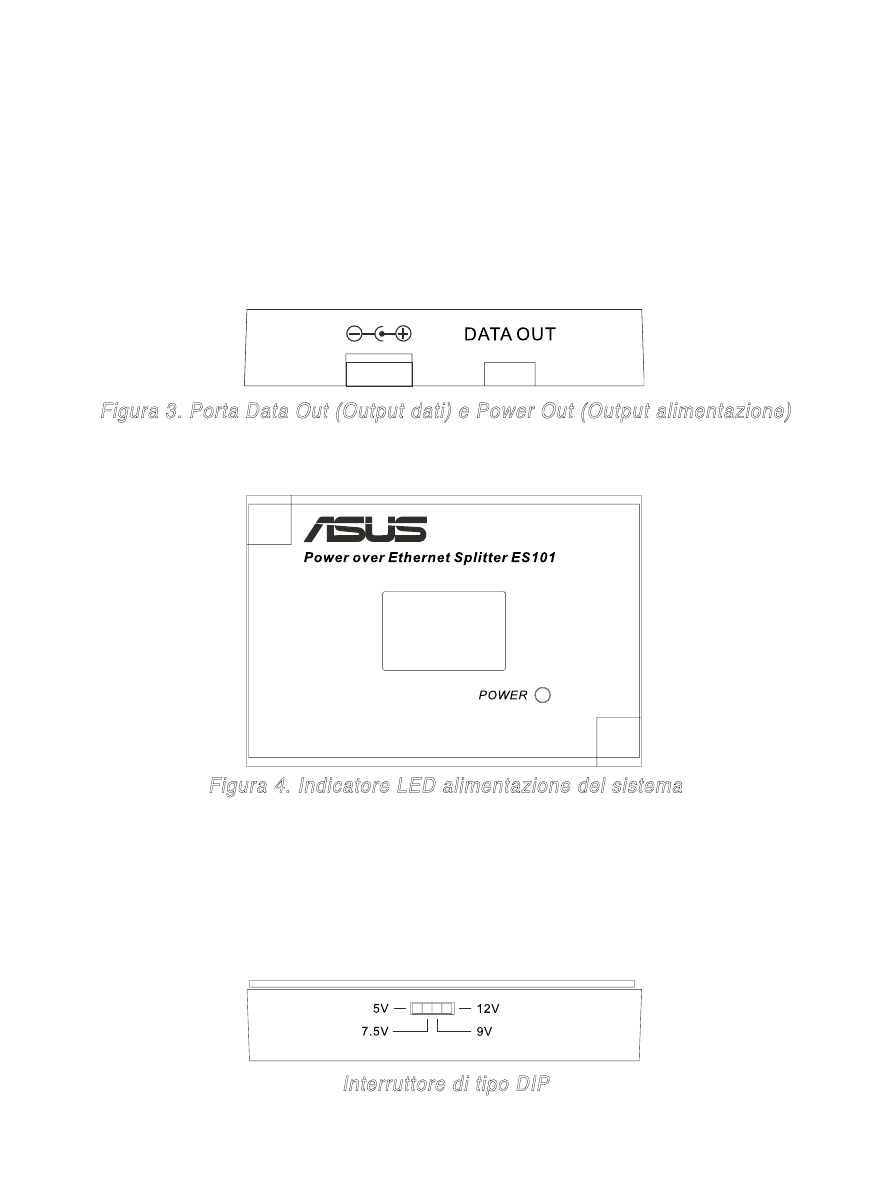

Figura 3. Porta Data Out (Output dati) e Power Out (Output alimentazione)
• Indicatore LED: il LED dʼalimentazione
Figura 4. Indicatore LED alimentazione del sistema
• Interruttore di tipo DIP: interruttore dʼoutput del voltaggio. Fornisce
quattro livelli di corrente: 5V, 7.5V, 9V e 12V. Lʼimpostazione predefinita
è 5V. Prima di regolare lʼinterruttore di tipo DIP, accertarsi che il
Separatore PoE sia spento.
Interruttore di tipo DIP
