12 Placa base ASUS P4V800-X
Espa
ñ
ol
3. Memoria de sistema
3. Coloque la CPU sobre el zócalo de forma que la esquina marcada coincida
con la base de la palanca del zócalo.
4. Introduzca la CPU con cuidado en el zócalo hasta que ajuste en su sitio.
5. Cuando la CPU entra en su sitio, empúje hacia abajo la palanca para fijar la
CPU. La palanca se fijará al lateral del zócalo con un clic para indicar que ha
quedado fijada.
ADVERTENCIA
La CPU ajusta solamente con una orientación. NO la fuerce en el zócalo para
evitar doblar o dañar los contactos y dañar la CPU.
2. Instalación de la CPU
Para instalar la CPU siga estos pasos.
1. Localice el zócalo ZIF de 478 pins en la placa base.
2. Desbloquee el zócalo pulsando la palanca hacia un lateral, a continuación,
levántela hasta un ángulo de 90°-100°.
La placa base viene con tres ranuras de Módulo de memoria dual en línea (DIMM)
con velocidad doble de datos (DDR). Estas ranuras admiten hasta 3GB de
memoria de sistema utilizando DDR DIMM de 184 contactos sin memoria
intermedia no ECC PC3200/PC2700/PC2100. La figura siguiente ilustra la
ubicación de las ranuras DDR DIMM.
Asegúrese de desconectar la alimentación antes de agregar o retirar DIMM
o cualquier otro componente del sistema. Si no lo hace, podría provocar
graves daños a la placa base y a otros componentes del sistema.

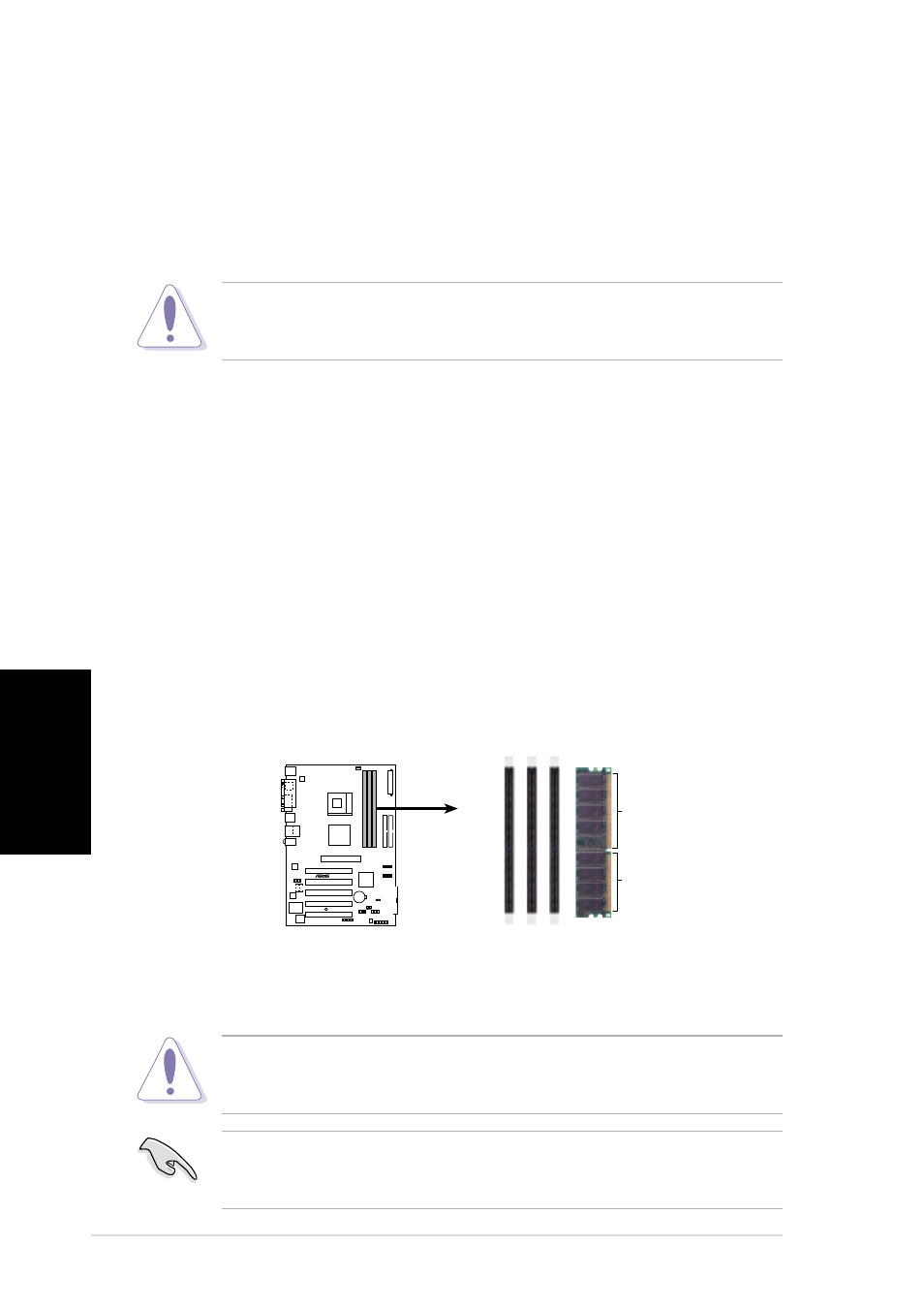

P4V800-X
®
P4V800-X 184-Pin DDR DIMM Sockets
DIMM1 DIMM2 DIMM3
80 Pins
104 Pins
Puede instalar DIMM de 64MB, 128MB, 256MB, 512MB, 1 GB y 2GB dentro de las
ranuras DIMM utilizando las configuraciones de memoria de esta sección.
• PC3200 admite hasta 2 DIMM.
• Visite www.asus.com para ver una lista de proveedores PC 3200 DDR
SDRAM DIMM cualificados.
