32
ASUS P5GC-VM
Română

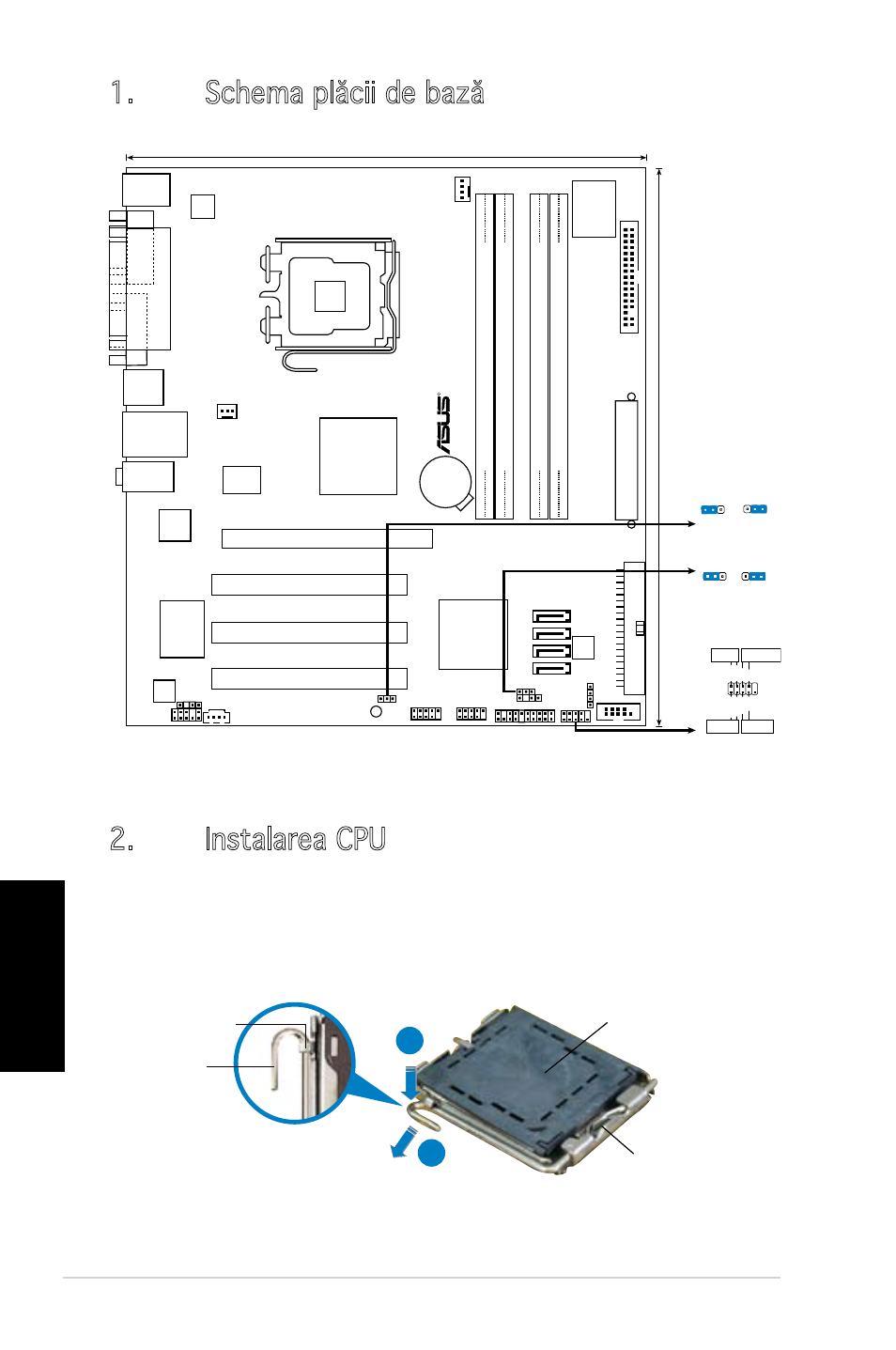

1.
Schema plăcii de bază
2.
Instalarea CPU
Urmaţi aceşti paşi pentru a instala un procesor Intel
®
în pachetul 775-land.
1. Apăsaţi cu degetul mare pârghia de încărcare (A), apoi deplasaţi-o către
stânga (B), pănă când este eliberată din butonul de reţinere.
Buton de reţinere
Pârghie de
încărcaree
Această parte a carcasei
trebuie să fie orientată
către dumneavoastră.
Capac PnP
A
B
B
22.7cm (8.95in)
24.4cm (9.6in
)
DDR2 DIMM_A1 (64 bit,240-pin module)
DDR2 DIMM_A2 (64 bit,240-pin module)
DDR2 DIMM_B1 (64 bit,240-pin module)
DDR2 DIMM_B2 (64 bit,240-pin module)
P5GC-VM
LAN1_USB12
AUDIO
LGA775
Super I/O
Intel ICH7
Intel ICH7
PARALLEL
PO
RT
VGA
COM1
PS/2KBMS
T: Mouse
B: Keyboard
USB34
R
FL
OP
PY
EA
TXPW
R
CPU_FAN
SPDIF_OUT
CD
AAFP
SATA4
SATA3
SATA2
SATA1
PRI_IDE
4Mb
BIOS
CLRTC
CHASSIS
SPEAKER
TPM
F_PANEL
CR2032 3V
Lithium Cell
CMOS Power
Intel 82945GC
PCI2
PCI3
PCI1
PCIEX16
USB78
USB56
SB_PWR
CHA_FAN
ALC662
Attansic
L1
ICS 9L PRS412
PS2_USBPW
ATX12V
COM2
F_PANEL
PLED- PWR
PLED+
Groun
d
GND
Reset
IDELED+ IDELED-
HD LED RESET
PLED PWRSW
CLRTC
Normal
Clear RTC
(Default)
1 2
2 3
3
2
2
1
PS2_USBPW
+5V
(Default)
+5VSB
