8
ASUS M3N78 SE
Italiano
M3N78 SE
PCIEX16
PCIEX1_1
PCIEX1_2
PCI2
PCI3
PCI1
FLOPPY
USB910
USB78 USB1112
F_PANEL
SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
662
Realtek
8211CL
KB_USB56
8Mb
BIOS
SB_PWR
CLRTC
SPEAKER
21.8cm(8.6in)
NVIDIA
®
MCP78D
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA4
SATA3
SATA2
SATA1
AUDIO
LPT
COM
LAN1_USB12
USB34
30.5cm(12.0in)
PRI_IDE
PIN 1
PWR BTN
PLED
+
PLED
-
PWR
GND
IDE_LED
+
IDE_LED
-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED
RESET
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC

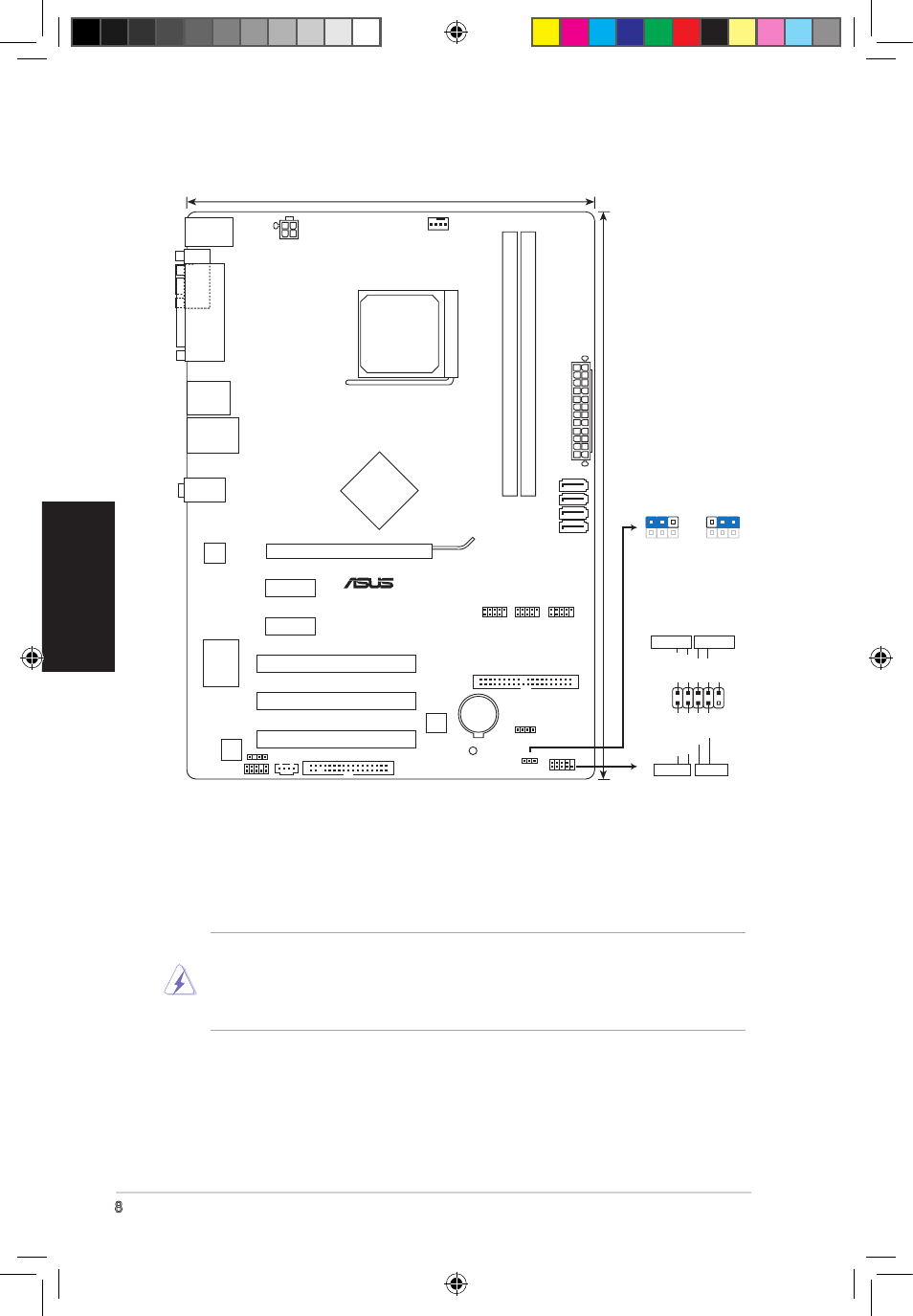

1. Diagramma disposizione scheda madre
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa AM2+ a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
AVVISO!
La CPU può essere inserita solamente con un corretto orientamento.
NON forzare la CPU nella presa diversamente si possono piegare i pin
e danneggiare la CPU!
3. Collocare la CPU sul socket in modo tale che l’angolo con il triangolo dorato della
CPU combaci con l’angolo del socket dove c’è il tirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5. Quando la CPU è al suo posto, abbassare la leva della presa per bloccare la
CPU. La leva scatta sulla linguetta laterale indicando che è bloccata.
