ASUS M3N78 SE 29
Български
M3N78 SE
PCIEX16
PCIEX1_1
PCIEX1_2
PCI2
PCI3
PCI1
FLOPPY
USB910 USB78 USB1112
F_PANEL SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
662
Realtek
8211CL
KB_USB56
8Mb
BIOS
SB_PWR
CLRTC
SPEAKER
21.8cm(8.6in)
NVIDIA ®
MCP78D
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA4
SATA3
SATA2
SATA1
AUDIO
LPT
COM
LAN1_USB12
USB34
30.5cm(12.0in)
PRI_IDE
PIN 1
PWR BTN
PLED
+
PLED
-
PWR GND
IDE_LED
+
IDE_LED
-
Groun
d
Rese
t
F_PANEL
PWR LED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
2. Монтаж на процесор
Моля, следвайте описаните по-долу инструкции за инсталиране на процесора.
1. Намерете 940-пиновия AM2+ сокет върху дънната платка.
2. Повдигнете лостчето на сокета до 90°.

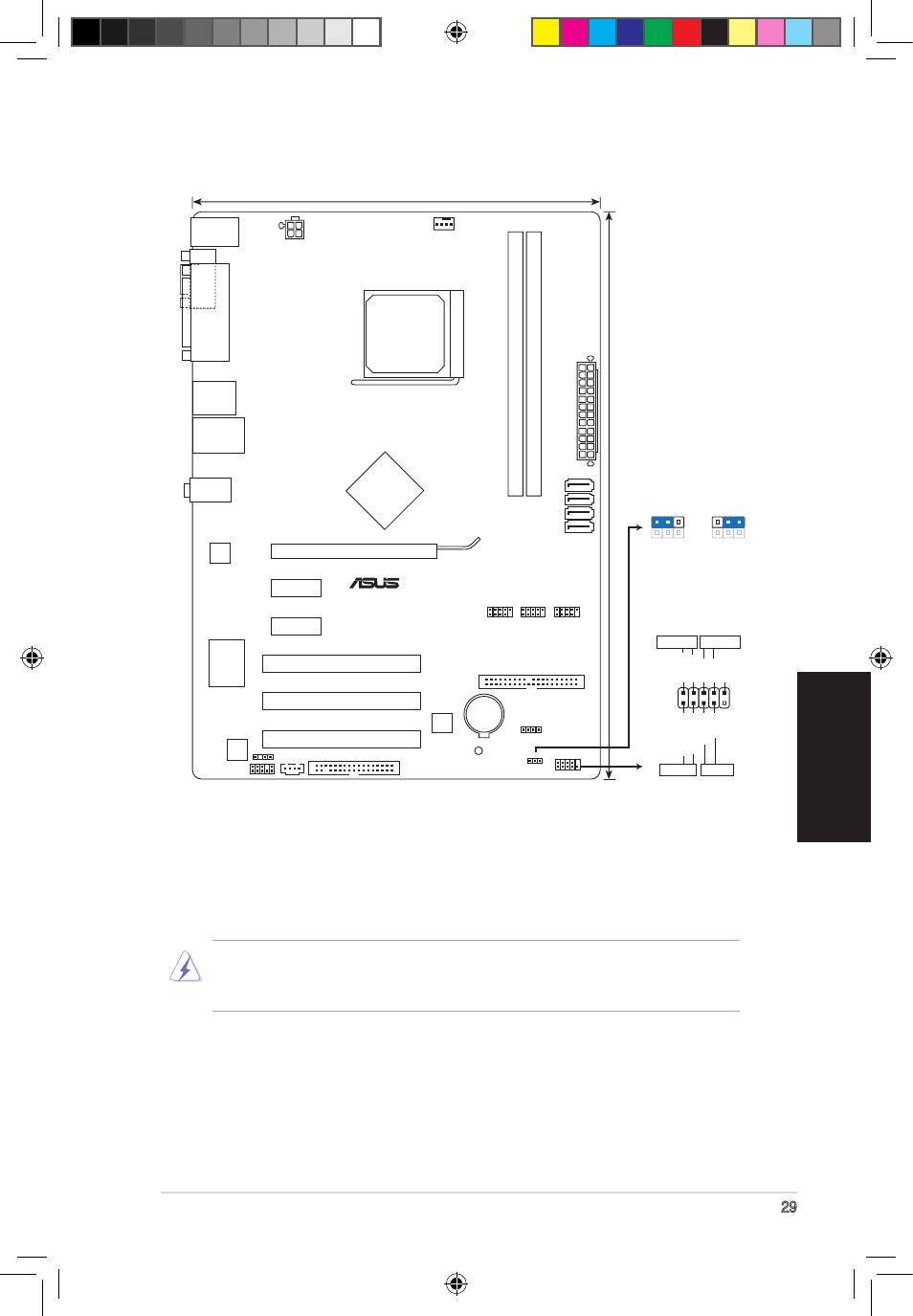

1. Схема на дънната платка
Внимание
Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ
процесора в сокета, за да избегнете огъване на пиновете и повреда на продукта!
3. Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне с
изпъкналостта в основата на лоста на сокета.
4. Внимателно спуснете процесора в сокета, докато застане на място.
5. След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на държача
отстрани на сокета.
