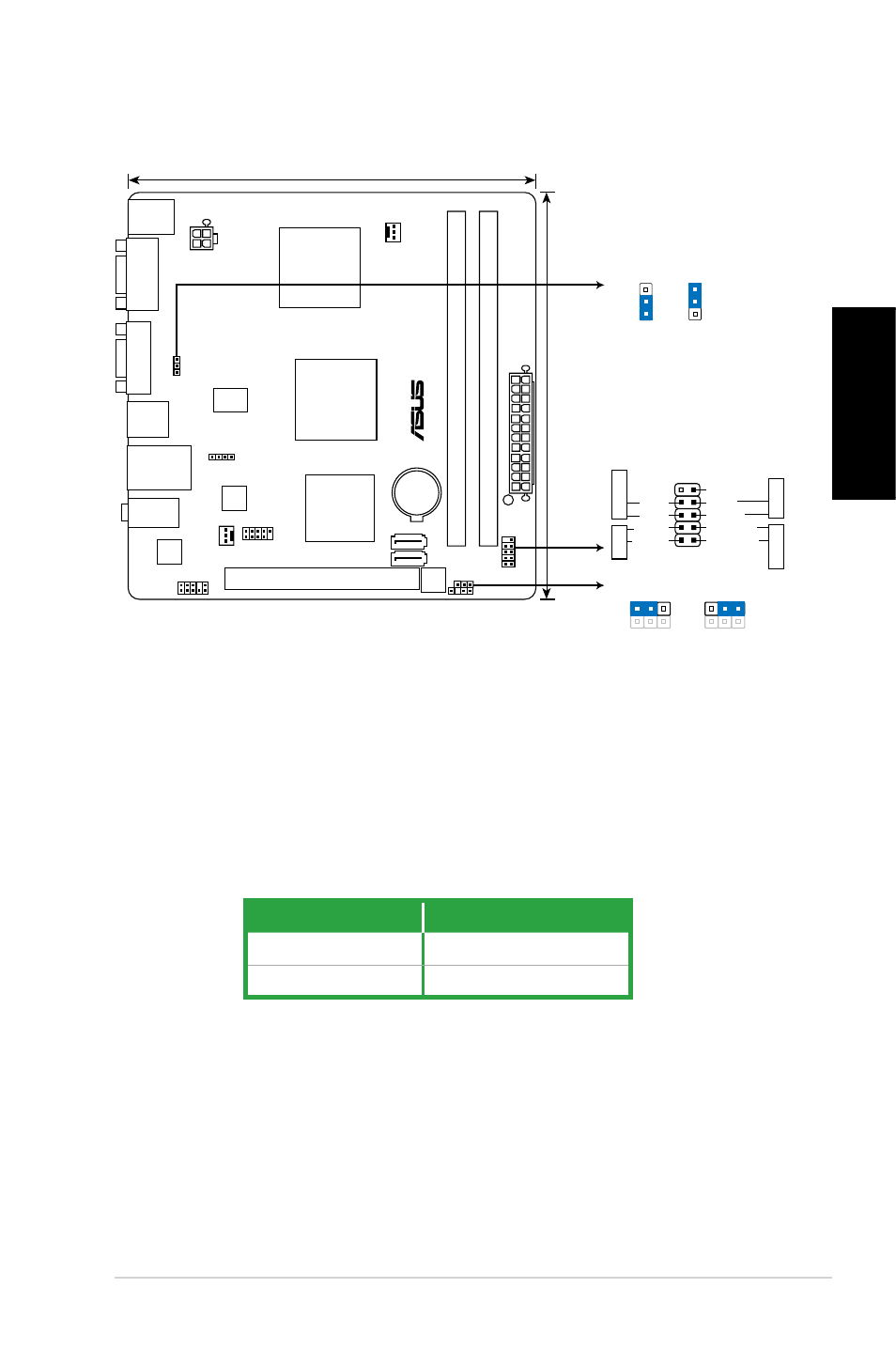

Motherboard-Layout

ITX-220

PCI1

USB56

F_PANEL

AAFP

ATX12V

EATXPW

CHA_FAN

CPU_FAN

Lithium Cell

CMOS Power

VIA

VT1705

RTL

8112

RTM

870T-954

8Mb

BIOS

SB_PWR

CLRTC

PS2_USBPW1-6

CHASSIS

SPEAKER

17.1cm(6.75in)

Intel

ICH7

Intel

945GC

DDR2 DIMM_A1 (64bit, 240-pin module)

SOCKET

Celeron 220

DDR2 DIMM_B1 (64bit, 240-pin module)

SATA1

SATA2

AUDIO

LAN1_USB12

USB34

KBMS

COM1

PWR BTN

GND

PWR

PLED-

PLED+

Reset
Ground
HD_LED-
HD_LED+

F_PANEL

PLED

HD_LED

RESET

1 2

2 3

Normal

(Default)

Clear RTC

CLRTC

2
1

+5V

+5VSB

(Default)

PS2_USBPW1-6

Arbeitsspeicher

Sie können 512 MB, 1 GB und 2 GB ungepufferte nicht-ECC DDR2 DIMMs in den

DIMM-Sockeln installieren.

Kanal

Steckplätze

Kanal A

DIMM_A1

Kanal B

DIMM_B1
