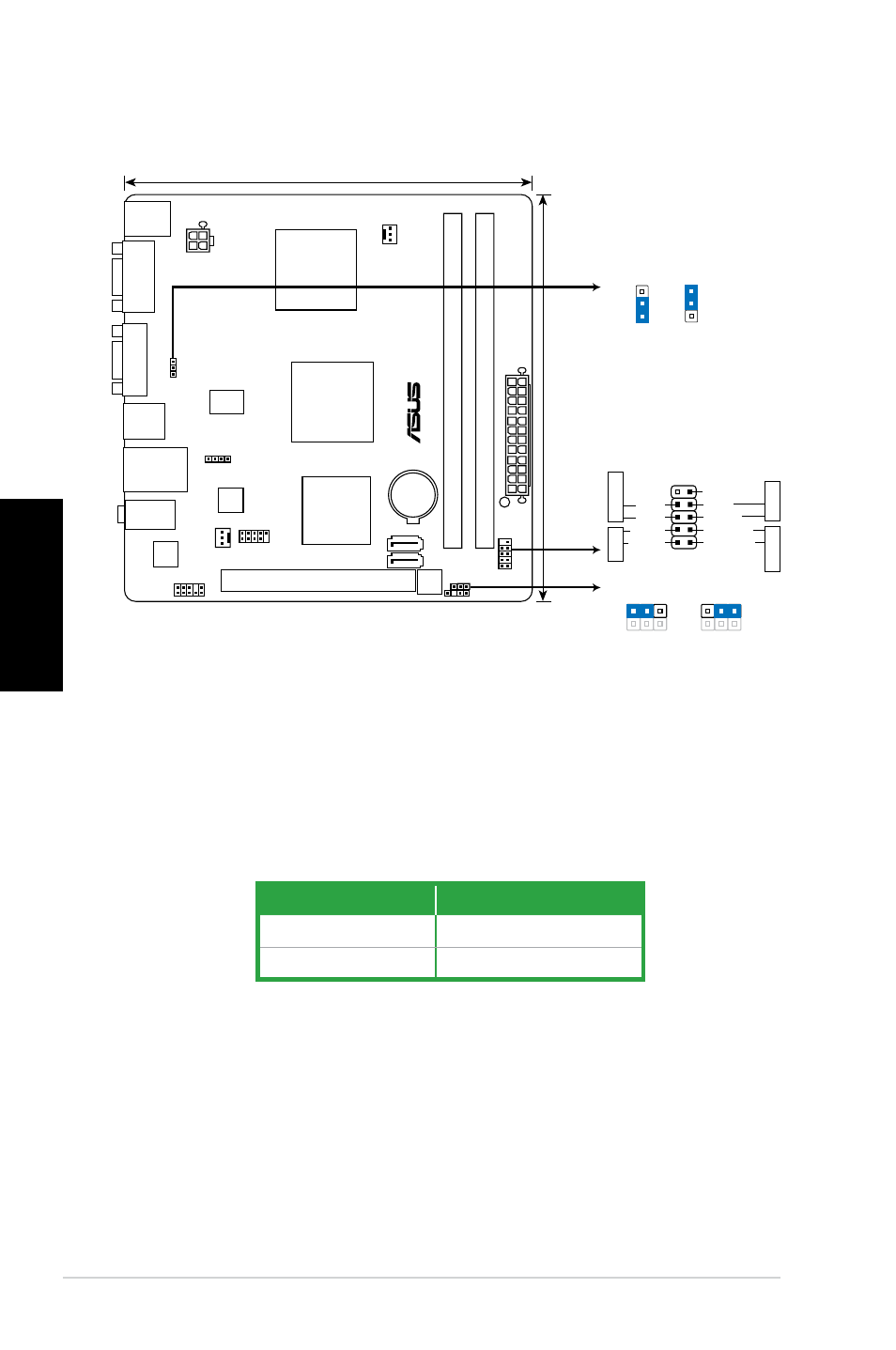

1. Az alaplap felépítése
ITX-220
PCI1
USB56
F_PANEL
AAFP
ATX12V
EATXPW
R
CHA_FAN
CPU_FAN
Lithium Cell
CMOS Power
VIA
VT1705
RTL
8112
RTM
870T-954
8Mb
BIOS
SB_PWR
CLRTC
PS2_USBPW1-6
CHASSIS
SPEAKER
17.1cm(6.75in)
17.1cm(6.75in)
Intel ® ICH7
Intel ®
945GC
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET
Celeron 220
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
AUDIO
LAN1_USB12
USB34
KBMS
VG
A
COM1
PIN
1
PWR BTN
GND
PWR
PLED-
PLED+
Reset
Ground
HD_LED-
HD_LED+
F_PANEL
PLED
HD_LED
RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
2
1 2
3
+5V +5VSB
(Default)
PS2_USBPW1-6
2. Rendszermemória
Az alaplapba 512 MB, 1 GB és 2 GB méretű unbuffered non-ECC DDR2 RAM
modulokat szerelhet az alábbi útmutatónak megfelelően.
Kétcsatornás Foglalatok
A. pár DIMM_A1
B. pár DIMM_B1
