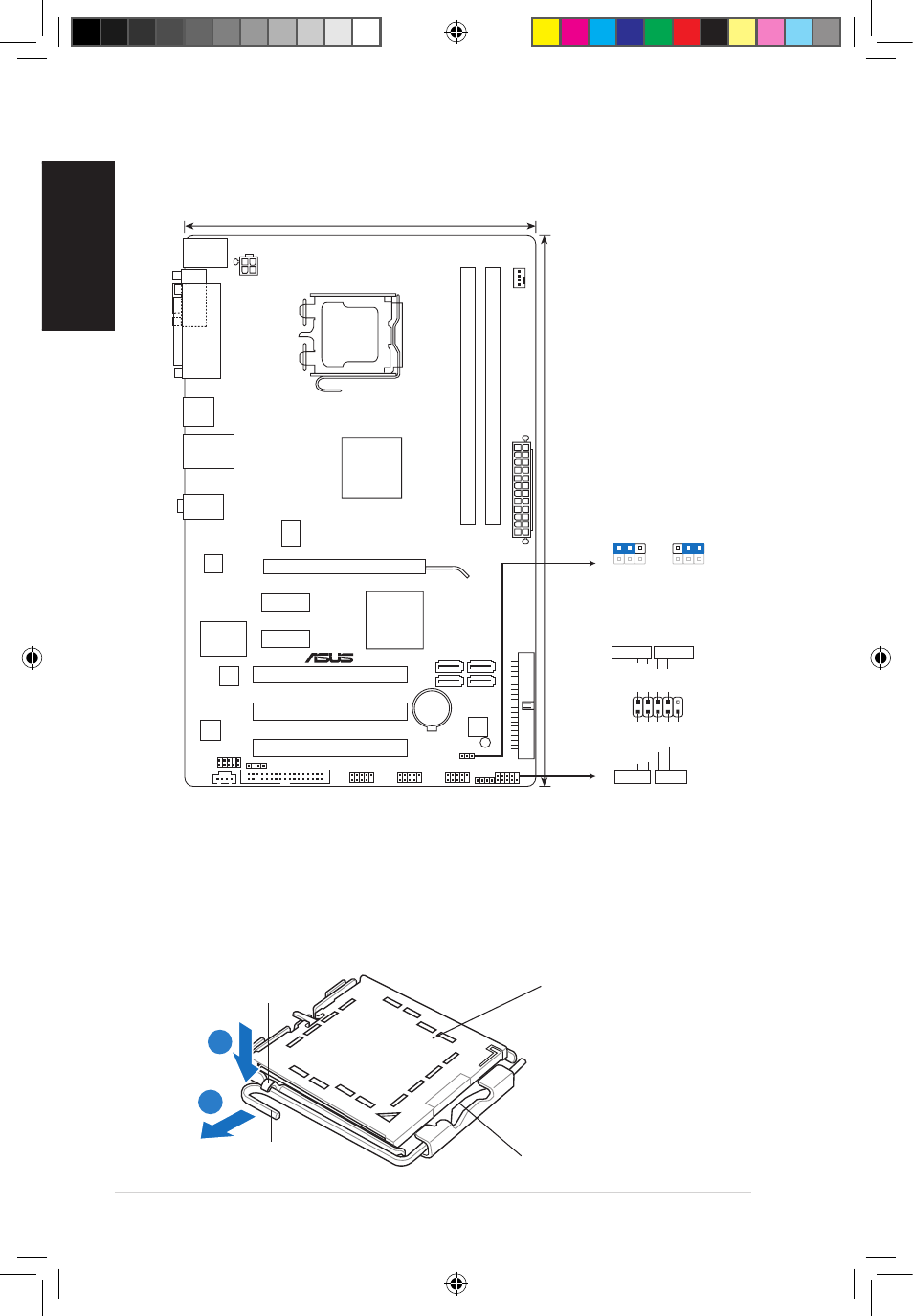

1. Schéma de la Carte Mère
. Installation du Processeur
Suivez cette procédure pour installer un processeur Intel ® dans le paquet
775-land.
1. Appuyez sur le levier de chargement avec votre pouce (A), puis
déplacez-le vers le gauche (B) jusqu’à ce qu’il soit détaché de la
languette de retenue.
