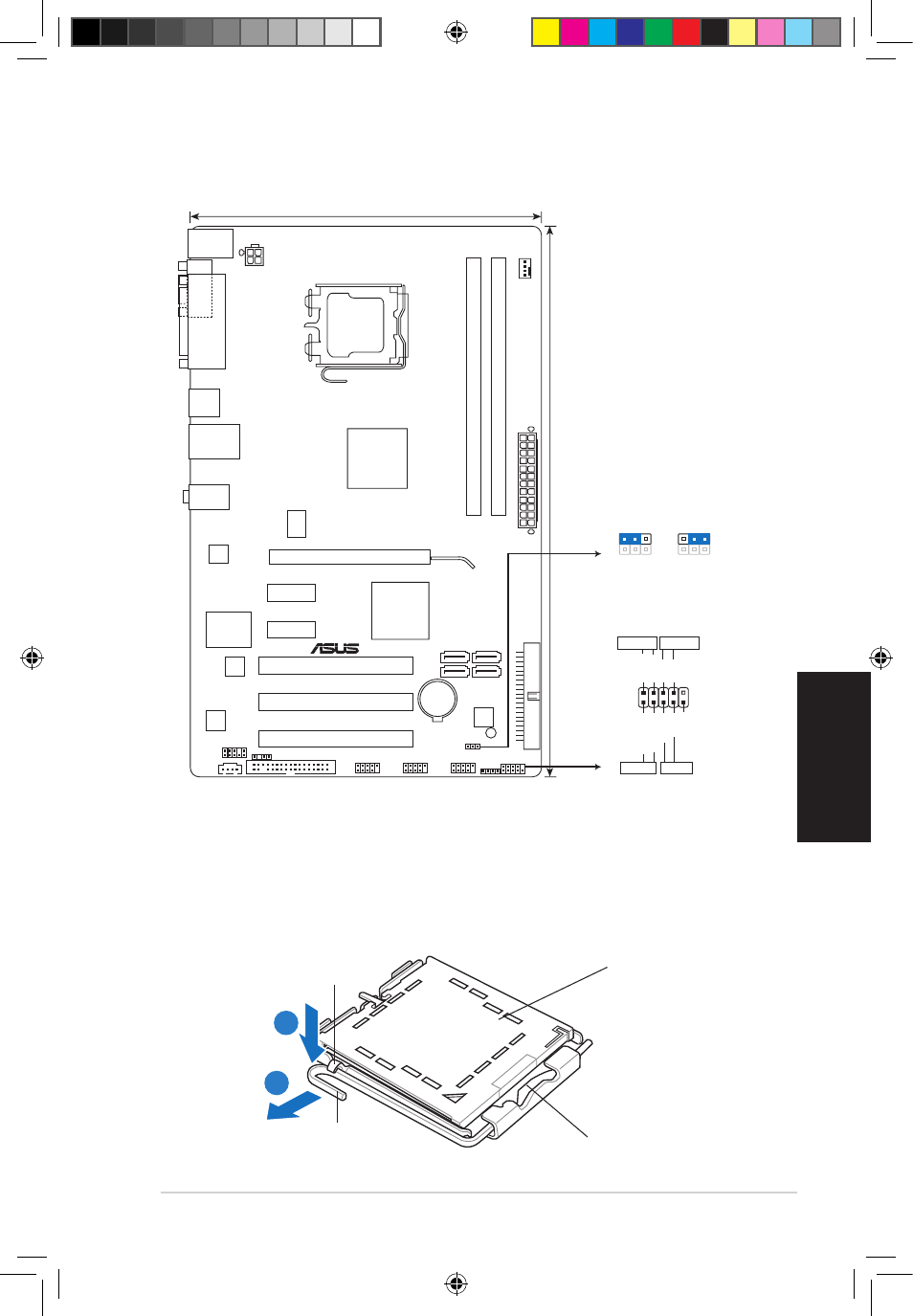

1. Distribución de la placa base
2. Instalación de la CPU
Siga estos pasos para instalar un procesador Intel ® en el paquete 775-land.
1. Pulse la palanca de carga con su pulgar (A), a continuación, muévala hacia la
izquierda (B) hasta que se suelte de la pestaña de retención.
Pestaña de retención
Palanca de carga Este lado de la caja cam
debería mirar hacia usted.
Tapa PnP
A
B
P5QL SE
