Встановлення

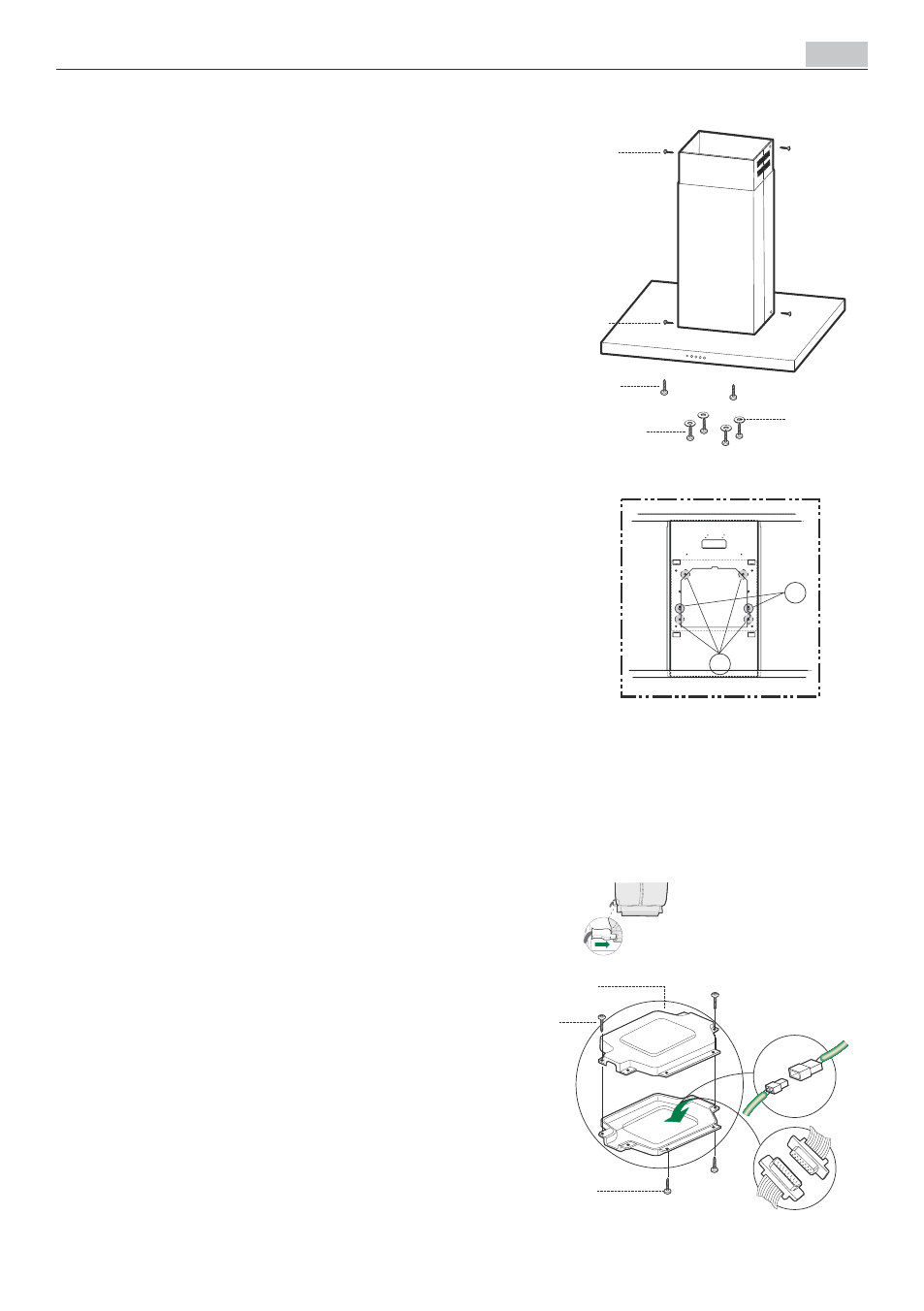

Вузол витяжної труби — монтаж корпуса витяжки

• Розмістіть у належному положенні верхню секцію

витяжної труби та закріпіть верхню частину на

каркасі за допомогою 2 гвинтів 12c (2,9x6,5), що

входять до комплекту.

• Подібним чином розмістіть у належному положенні

нижню секцію витяжної труби та закріпіть нижню

частину на каркасі за допомогою 2 гвинтів 12c

(2,9x6,5), що входять до комплекту

Перед тим, як закріплювати купол витяжки на

каркасі:

• наполовину вкрутіть 2 гвинти 12f в отвори на

сторонах нижньої частини каркасу;

• зніміть фільтри-жироуловлювачі з купола витяжки;

• зніміть усі фільтри з активованим вугіллям;

• підніміть купол витяжки та вставте гвинти 12f в

прорізи (A) якомога далі;

• починаючи знизу, закріпіть купол витяжки на каркасі

(B) за допомогою 4 гвинтів 12q та 4 шайб 22, що

входять до комплекту, та надійно затягніть усі

гвинти.

ЕЛЕКТРИЧНі З'ЄДНАННЯ

• Підключіть витяжку до розетки за допомогою

двополюсного вимикача з контактним зазором

щонайменше 3 мм.

• Зніміть фільтри-жироуловлювачі (див. розділ з

обслуговування), стежачи за тим, щоб роз'єм кабеля

живлення був правильно встановлений у гніздо,

розташоване на стінці вентилятора.

• Під'єднайте роз'єм елементів керування Cmd.

• Під'єднайте роз'єм ламп підсвічування Lux.

• Помістіть роз'єми у клемну коробку 24 та закрийте її

за допомогою 2 гвинтів 12e (2,9x9,5), що входять до

комплекту.

• Прикріпіть клемну коробку до корпуса витяжки за

допомогою 2 гвинтів 12c (2,9x6,5), що входять до

комплекту.

• Для моделі з рециркуляцією встановіть фільтр з

активованим вугіллям для уловлення запахів.

• Встановіть фільтри-жироуловлювачі.

�

��

��

��

��
