INSTALLAZIONE 10

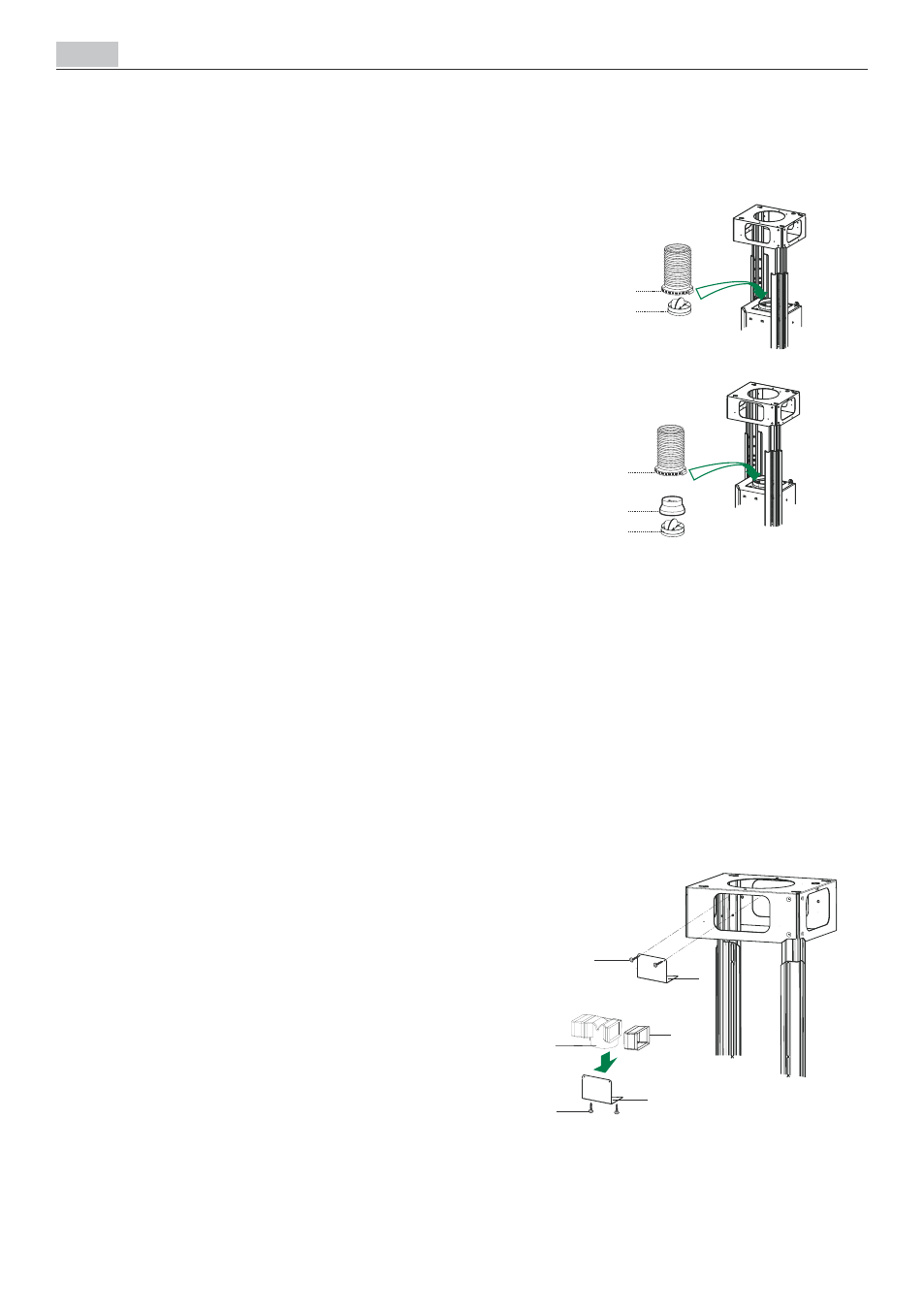

CONNESSIONI IN VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la
Cappa alla tubazione di uscita per mezzo di un tubo
rigido o flessibile di ø150 o 120 mm, la cui scelta è
lasciata all‘installatore.
Collegamento tubo ø 150
• Inserire la Flangia ø 150 10 sull’Uscita del Corpo
Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il
materiale occorrente non è in dotazione.
Collegamento tubo ø 120
• Per collegamento con tubo ø120 mm, inserire la
Flangia di riduzione 9 sulla flangia ø 150 10 prece-
dentemente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il
materiale occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore
al Carbone attivo.
CONNESSIONI IN VERSIONE FILTRANTE
• Inserire lateralmente le Prolunghe Raccordo 14.1 sul
Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3
fissandolo con le Viti.
• Fissare la Staffa di Sostegno 7.3 fissandola con le
Viti alla parte superiore.
• Assicurarsi che l’uscita delle Prolunghe Raccordo
14.1 risulti in corrispondenza delle bocchette del
Camino sia in orizzontale che in verticale.
• Collegare il Raccordo 15 all’Uscita del Corpo Cap-
pa per mezzo di un tubo rigido o flessibile di ø150
mm, la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Car-
bone attivo.
�����
��
��
�
��
�����
��
���
���
���
���
��
����
