Montage du dispositif atomiseur ; Réglage des bretelles
FRANÇAIS 10

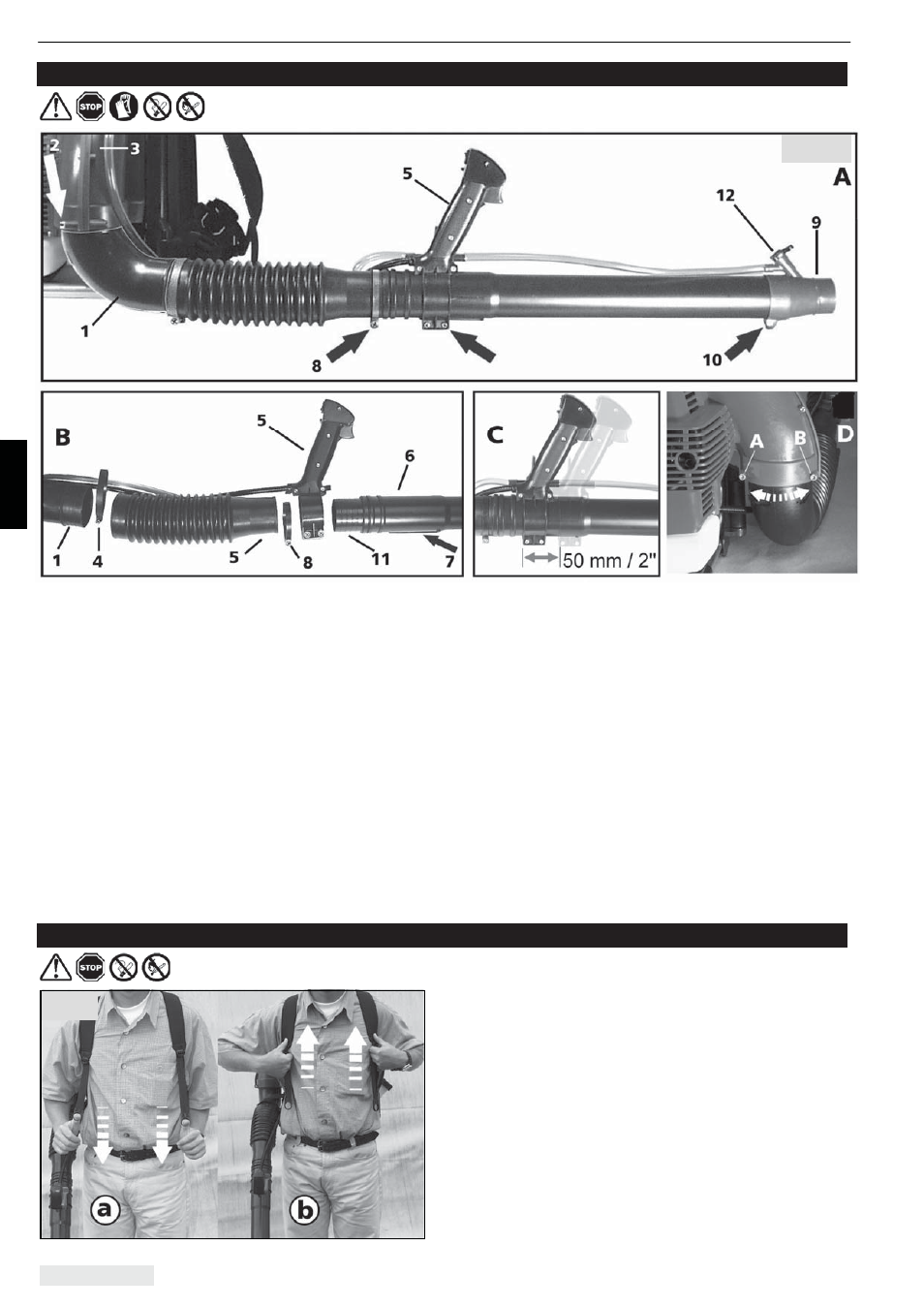

6. Montage du dispositif atomiseur
Avant la première utilisation, l’appareil doit être complété de la façon suivante:
Montage du dispositif atomiseur
Le coude doit être enfilé sur le carter de soufflerie et fixé à l’aide des 2 vis (Fig. 4D, A+B). Veillez à ce que
le coude tourne librement. Introduisez le tuyau souple dans le coude et fixez avec le collier (4).
Montage de la poignée, du tuyau et de la buse d’atomisation
Montez la poignée (5) sur le tube d’atomisation (6), la position verticale est obtenue par un rail (7) moulé
en bas du tube, réglez la poignée à l’emplacement souhaité (fig. 4c) et fixez la avec les vis.
Emmanchez le tube d’atomisation avec son manchon (11) pivotant dans le tube souple (5)jusqu’à butée et
serrez avec le collier (8).
Remarque: A l’aide de la poignée vous pouvez faire pivoter le tuyau d’atomisation dans le tuyau souple. Il
faut cependant veiller à ce qu’aucun câble ne soit de ce fait déconnecté ou plié.
Montez la buse (9) (robinet doseur vers le haut) sur le tuyau et serrez (10).
Montez les 2 tuyaux de liquide sur les raccords de la poignée de la buse d’atomisation.
Fixez au tuyau souple. Fermez le robinet (position verticale), remplir le réservoir à produit et vérifiez
l’étanchéité.
7. Réglage des bretelles
Prenez l’atomiseur sur le dos et enclenchez les
bretelles de chaque côté à l’aide de la fermeture par
‘’clic’’.
Réglez les bretelles sur la longueur souhaitée à
l’aide des clips. En tirant vers le bas, sur les deux
coulisses, les bretelles se détachent.
Remarque:
Les bretelles s’adaptent de manière à ce que le
coussin dorsal vienne épouser la forme du dos de la
personne.
Fig. 4
Fig. 5
