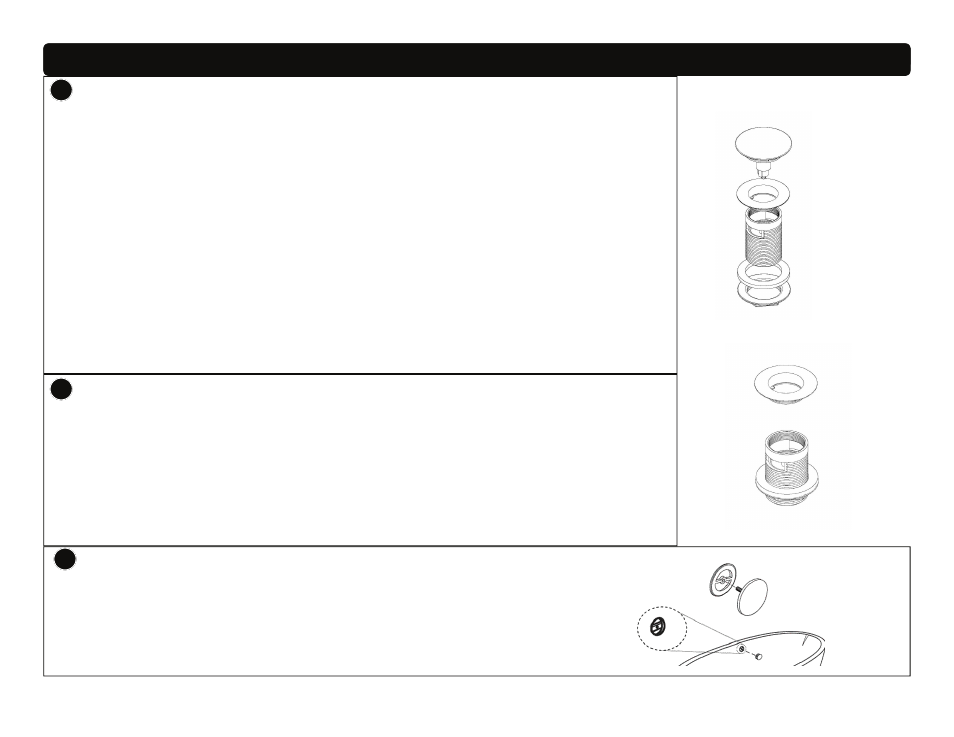

ABF Installation sans accès sous le plancher (suite)
Préparation
• Nettoyez, nivelez et préparez le plancher pour l`installation.
• Nettoyez le trou du drain pour la préparation pour l`installation du drain. La zone doit être sè-
che et exempt de tous débris.
• Appliquez une couche de silicone adhésive autour du corps du drain (avec le dessus installé)
et passez-la à travers le trou du drain.
• Appliquez le silicone adhésive sur la rondelle et insérez-la sur le bas du corps du drain.
• Rattachez l`écrou du corps du drain sur le corps du drain et serrez jusqu`à ce que l`écrou et la
rondelle forment un joint avec le bas de la baignoire. Ne pas trop serrer.
• Placez l`unité dans la position exacte d`installation sur le plancher. Rassurez-vous que la bai-
gnoire est posée sur les pieds du support et non sur l`acrylique.
• Déterminez la position du tuyau du drain sur le plancher (fourni par l`installateur) en prenant
les mesures du drain installé en fonction de la baignoire. Cela devrait inclure la position des
empreintes du drain sur le plancher et la profondeur du corps du drain.
• Placez soigneusement l`unité dans la couverture, carton, ou toute autre surface de protection
propre de telle sorte que l`unité soit correctement supportée.
1
Ecrou
Rondelle
Corps du drain
Dessus du
corps du drain
Bouchon
Installez le corps du drain sur la conduite du plancher
• Installez la conduite du plancher en utilisant les dimensions du drain et baignoire installés.
• Faites le test de mise en place à sec de la baignoire avec le drain à la conduite du plancher.
• Desserrez le bouchon.
• Desserrez le dessus du corps du drain et retirez le corps du drain de la baignoire sans défiler
l`écrou.
• Installez le corps du drain (avec écrou et rondelle) sur la conduite du plancher.
• Appliquez de nouveau silicone adhésive sur la rondelle et/ ou sur le dessus du corps du drain
si nécessaire.
2
Installez les éléments du trop-plein
• Placez la plaque noire autour de la vis du bouchon du trop-plein.
• Alignez le bouchon du trop-plein avec la barre (installée à l`usine) dans le trou du
trop-plein.
• Serrez soigneusement à la main le bouchon du trop-plein jusqu`à ce qu`il s`arrête.
Ne pas trop serrer.
3
