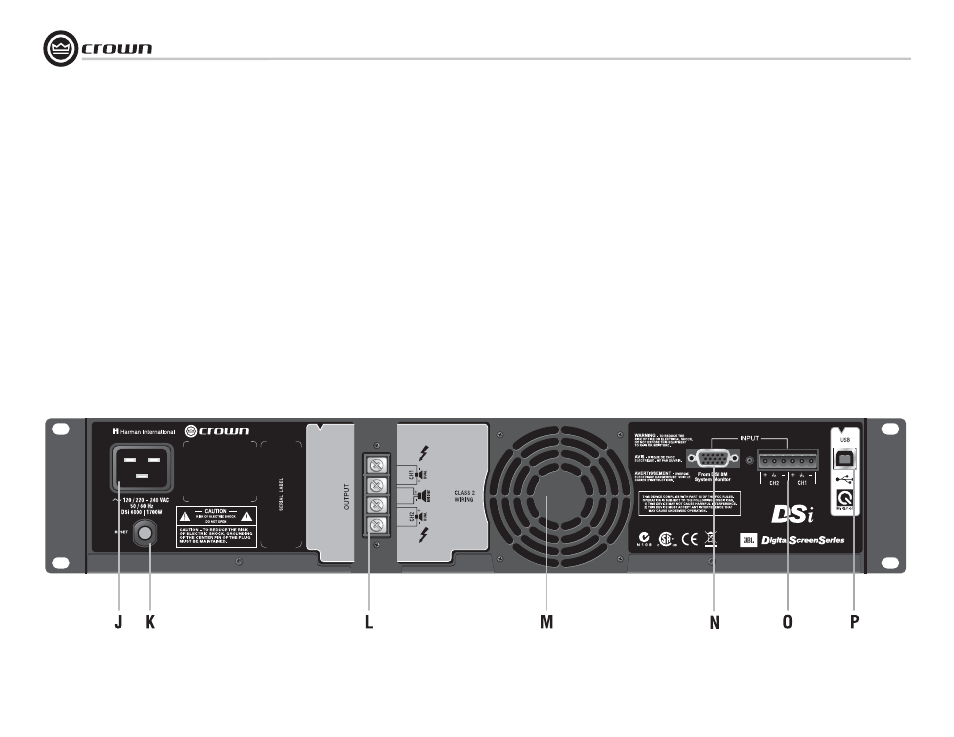

Figure 3.3 Back Panel Connectors Figure 3.3 Connecteurs de la Face Arrière Abb. 3.3 Rückwandblechstecker Figura 3.3 Conectores del Panel
Trasero
3.3 DSi 6K Back Panel Connectors
J. AC Line Connector
NEMA 6-20P (20A).
K. Reset Button
Resets the circuit breaker.
L. Output Connectors
4-position barrier strip with connectors for dual
loudspeakers or bridge-mono loudspeaker.
M. Fan
Front-to-rear forced airfl ow.
N. HD-15 Connector
For cinema I/O compatibility with DSi-8M System
Monitor (see Section 4.1.5).
O. Input Connector
Two 3-pin detachable Phoenix-type connectors
each accept a balanced line-level input signal.
P. HiQnet USB Connector
Type B, connects to a HiQnet network.
3.3 DSi 6K Connecteurs de face arrière
J. Connecteur ligne CA
NEMA 6-20P (20 A).
K. Bouton de réinitialisation
Pour remettre le disjoncteur.
L. Connecteurs de sortie
Bornier 4 positions avec connecteurs pour doubles enceintes ou
enceinte mono-bridgée
M. Ventilateur
Flux d’air forcé de l’avant vers l’arrière.
N. Connecteur HD-15
Compatible audio vidéo I/O avec le système de surveillance
DSi-8M (cf. Section 4.1.5).
O. Connecteur d’entrée
Deux connecteurs 3 broches de type Phoenix amovibles, chacun
d’entre eux accepte un signal d’entrée du niveau d’une ligne
symétrique.
P. Prise USB HiQnet
Type B, se connecte à un réseau HiQnet.
3.3 DSi 6K Rückwand-Anschlüsse
J. AC-Leitungsbuchse
NEMA 6-20P (20A).
K. Reset-Taste
Setzt die Leistungsschalter.
L. Ausgangsanschlüsse
4-facher Barrier-Strip mit Anschlüssen für Doppellautsprecher
oder Bridge-Mono-Lautsprechner.
M. Lüfter
Zwangsluftkühlung in Richtung von der Gerätevorderseite zur
Geräterückseite.
N. HD-15-Anschluss
Cinema-I/O-Kompatibilitätsanschluss für DSi-8M-Monitorpanel
(siehe Abschnitt 4.1.5).
O. Eingangsbuchse
Zwei abnehmbare Phoenix-Anschlüsse (3-Pins) für je ein
Einga ngssignal über symmetrische Leitungen.
P. HiQnet USB-Anschluss
Typ B, zum Anschluss an ein HiQnet-Netzwerk.
3.3 DSi 6K Conectores del Panel Trasero
J. Conector de la línea de AC
NEMA 6-20P (20A).
K. Botón de reinicio
Restablece el disyuntor.
L. Conectores de salida
Terminal de 4 posiciones con conectores para altoparlantes
duales o altoparlante en modo Bridge-Mono.
M. Ventilador
Flujo de aire forzado desde adelante hacia atrás.
N. Conector hembra para 15 clavijas de alta densidad
Para la compatibilidad de entrada y salida de cine con el
moni tor del sistema DSi-8M (véase la Sección 4.1.5).
O. Conector de entrada
Cada uno de los dos conectores del tipo Phoenix, desmonta-
bles, con 3 clavijas aceptan una señal de entrada del nivel de la
línea balanceada.
P. Conector USB HiQnet
Tipo B, conecta a una red HiQnet
