2.6 Choose Output Wire and Connectors
Crown recommends using pre-built or professionally
wired, high-quality, two-conductor, heavy gauge
speaker wire and spade lug copnnectors or bare wire for
your output connectors (Figure 2.6). To prevent the
possibility of short-circuits, wrap or otherwise insulate
exposed loudspeaker cable connectors.
Using the guidelines below, select the appropriate size
of wire based on the distance from amplifi er to speaker.
Distance Wire Size
up to 25 ft. 16 AWG
26-40 ft. 14 AWG
41-60 ft. 12 AWG
61-100 ft. 10 AWG
101-150 ft. 8 AWG
151-250 ft. 6 AWG
CAUTION: Never use shielded cable for output
wiring.

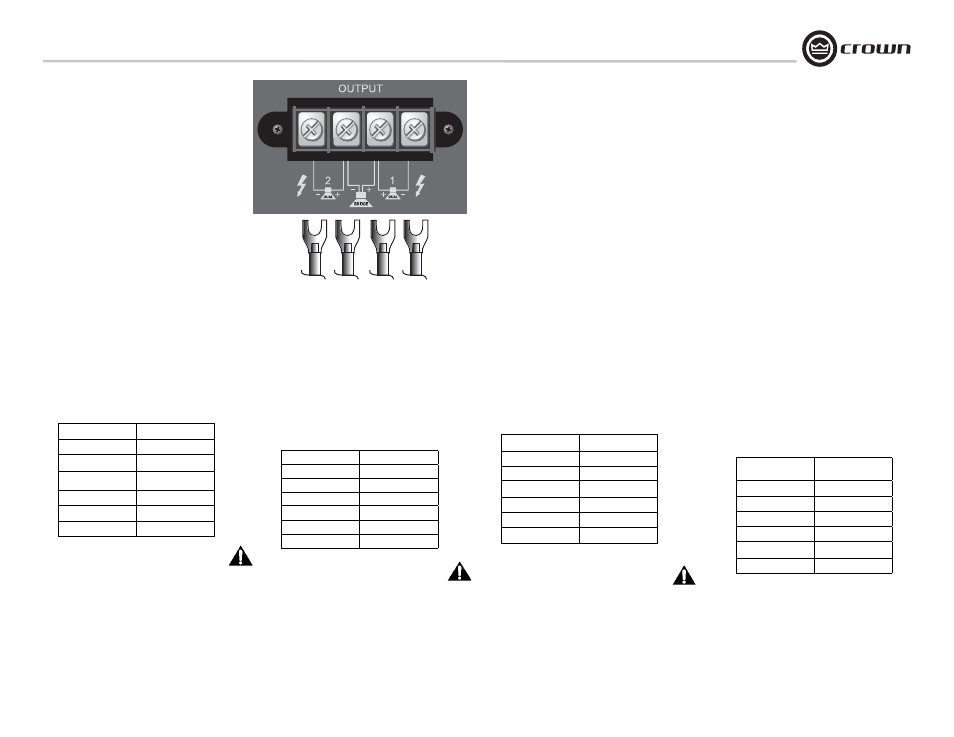

Figure 2.6 Barrier Strip Output Wiring
Figure 2.6 Câblage du bornier de sortie
Abb. 2.6 Barrier-Strip-Ausgangsverkabelung
Figura 2.6 Cableado de salida con terminales
2.6 Ausgangsverbindungen
Crown empfi ehlt vorgefertige oder professionell
herg estellte und qualitativ hochwertige Zweileiter-
Lautspre cherkabel mit großem Durchschnitt und Spade-
Lug-Anschlüssen, oder Blankdraht für Ihre Ausgänge.
(Abbildung 2.6). Um Kurzschlüsse zu verhindern,
umwickeln Sie offenliegende Lautsprecherkabelan-
schlüsse, bzw. verwenden Sie eine geeignete Iso lierung.
Wählen Sie die korrekte Leiterstärke entsprechend der
Distanz zwischen Endstufe und Lautsprecher:
Kabellänge Leiterquerschnitt
bis 7,5m 1,5mm²
bis 12m 2mm²
bis 18m 3,5mm²
bis 30m 5mm²
bis 45m 8,5mm²
bis 75m 13mm²
VORSICHT: Verwenden Sie nie abgeschirmte
Kabel zum Lautsprecheranschluß.
2.6 Seleccione el cableado y conectores
de salida
Crown recomienda el uso de cables para altoparlantes de alto
calibre y alta calidad, con dos conductores, incorporados o
conectados por profesionales y conectores del tipo “perno de
pala” o hilo desnudo para los conectores de salida (Figura 2.6).
Para evitar la posibilidad de un cortocircuito, cubra o, en su
defecto, aísle los cables conectores del altoparlante que estén
expuestos.
Usando las referencias siguientes, seleccione el calibre
apropi ado del cable basado en la distancia del amplifi cador al
altopar lante.
Distancia
Calibre del Cable
Hasta 25 pies. 16 AWG
26-40 pies 14 AWG
41-60 pies 12 AWG
61-100 pies 10 AWG
101-150 pies 8 AWG
151-250 pies 6 AWG
PRECAUCION: Nunca use cable blindado para el
cableado de salida.
2.6 Choisissez le câble et les connect-
eurs de sortie
Crown recommande l’emploi de câbles d’enceinte de
bon calibre préfabriqués ou câblés professionnelle ment,
de haute qualité à deux conducteurs et de con necteurs à
fourches ou de câbles nus pour les connecteurs de
sortie (Figure 2.6). Pour prévenir le ris que de court-
circuit, isolez les connecteurs de câble d’enceinte
exposés.
A l’aide des références ci-dessous, sélectionnez la taille
de câble enfonction de la distance séparant l’amplifi ca-
teur de l’enceinte.
Distance Section du cable
Jusqa a 7,5 m 1,5 mm 2
7,5 - 12 m 2 mm 2
12 - 18 m 3,5 mm 2
18 - 30 m 5 mm 2
30 - 45 m 8,5 mm 2
45 - 75 m 13 mm 2
ATTENTION: N’utilisez jamais de câble blindé
pour le câblage de sortie.
