Kwikset 720J - Manual (Page 2)

1" 25mm
1"
(25mm)
38"
(965mm)
WARNING: This Manufacturer advises that no lock can provide complete
security by itself. This lock may be defeated by forcible or technical means, or
evaded by entry elsewhere on the property. No lock can substitute for caution,
awareness of your environment, and common sense. Builder’s hardware is available
in multiple performance grades to suit the application. In order to enhance security
and reduce risk, you should consult a qualified locksmith or other security
professional.
AVERTISSEMENT: Le fabricant tient à vous aviser qu'aucun verrou ne peut à
lui seul offrir une sécurité complète. Ce verrou peut être mis hors d'état par la force
ou des moyens techniques ou être évité par l’utilisation d’une autre entrée sur la
propriété. Aucun verrou ne peut remplacer la surveillance de votre environnement et
le bon sens. La quincaillerie pour le constructeur est offerte selon différents grades
de performance pour différentes applications. Afin d'augmenter la sécurité et de
réduire le risque, vous devriez consulter un serrurier qualifié ou un autre
professionnel de la sécurité.
ADVERTENCIA: Este Fabricante hace saber que no hay cerrojos que puedan
proporcionar completa seguridad por sí mismos. Puede hacerse que falle este
cerrojo forzándolo o utilizando medios técnicos, o puede evadirse entrando por otra
parte de la propiedad. No hay cerrojos que puedan hacer de sustitutos para la
precaución, el estar al tanto del entorno, y el sentido común. Pueden obtenerse
piezas de ferretería de constructor con diversos grados de rendimiento para
ajustarse a la aplicación. Para realzar la seguridad y reducir los riesgos, debe
consultar con un cerrajero capacitado u otro profesional de seguridad.
AVISO: O fabricante adverte que nenhuma fechadura oferece, por si só,
segurança completa. Esta fechadura pode ser aberta por arrombamento ou meios
técnicos, ou evitada por meio de outro ponto de entrada na propriedade. Nenhuma
fechadura é capaz de substituir a cautela, a conscientização do ambiente e o bom
senso. Ferragens para construtores estão disponíveis em vários níveis de
desempenho para atender à aplicação específica. Para aumentar a segurança e
reduzir o risco, consulte um serralheiro ou outro profissional em segurança.
qualificado.
警告: 本制造商要提醒您，没有任何锁能绝对保证安全。外人可能用暴力或技
术手法使该锁失效，或是从建筑物的其它地方入侵。不管是哪一种锁，都不能取代谨
慎、常识以及对周围环境保持警惕。制造商的产品有多种不同的功能等级，能适合不
同的需要。为了巩固安全，降低风险，您应该咨询合格的锁匠或其它专业保安人员的
意见。
警告: 製造商要提醒您，沒有任何鎖能保證絕對的安全。外人可能用暴力或技
術手法使這個鎖失效，或是從建築物的其他地方入侵。不管是哪一種鎖，都不能取代
謹慎、對周遭環境保持警覺以及常識。製造商的產品有多種不同的功能等級，能適合
不同的需要。為了鞏固安全，降低風險，您應該諮詢合格鎖匠或其他專業保全業者的
意見。
1 2

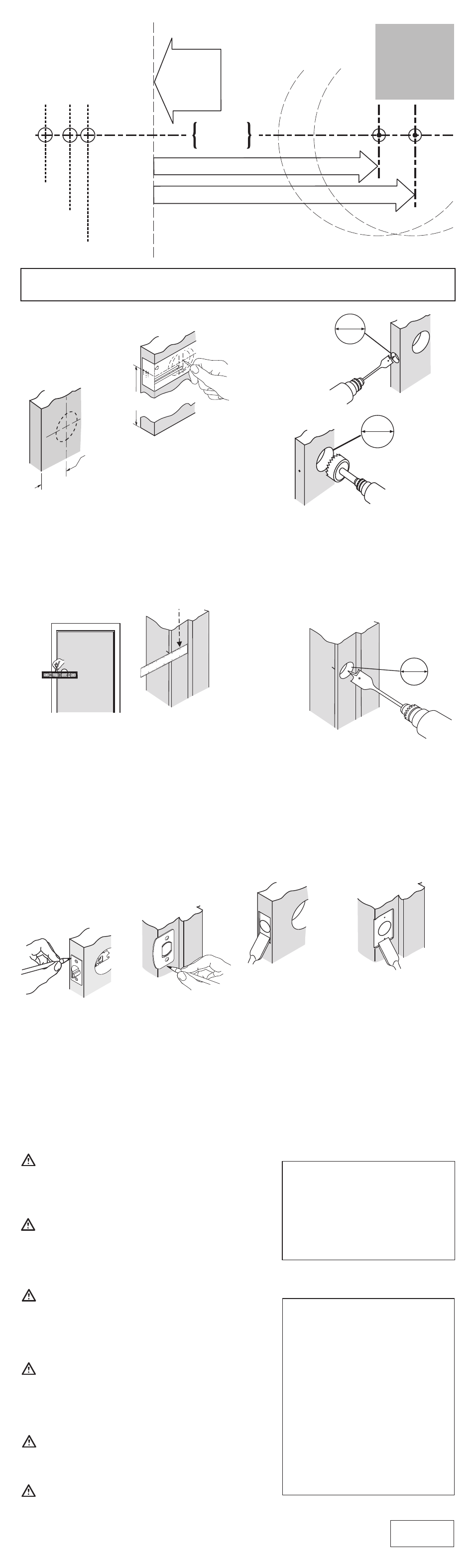

Drill Holes
Percez les Trous
Perfore los Orificios
Faça os Orifícios
钻子孔
鑽子孔
4 3
5
1"
25 mm
1"
(25mm)
Latch and Strike Plate Cutouts
Découpes pour Le Verrou et La Gâche
Aberturas del Pasador y del Recibidor
Recortes do trinco e da testa da fechadura
凿出锁栓和挡板凹槽
鑿出鎖栓和擋板凹槽
Drill hole 5/8" (16mm) deep.
Percez un trou de 5/8" (16 mm) de profondeur.
Perfore un orificio de 5/8" (16mm) de profundidad.
Faça um orifício de 5/8 pol. (16 mm) de profundidade.
孔深
5/8" (16mm)。
鑽一個深
5/8" (16mm)。
Insert latch in door edge and trace outline of plate. Repeat for strike
plate on door jamb.
Insérer le verrou dans le bor de porte et tracer le contour de la plaque. Répétez pour la plaque
de la gâche sur la chambranele de la porte.
Introduzca el pasador en el borde de la puerta y trace el contorno de la placa. Repetir para
placa del recibidor en marco de la puerta.
Insira o trinco na borda da porta e trace o contorno da placa. Faça o mesmo com a testa da
fechadura e o marco da porta.
将锁栓插入门的侧面，然后描出固定板轮廓。 同样在门柱上描出挡板轮廓。
將鎖栓插入門的側面，然後描出固定板輪廓。 同樣地，在門柱上描出擋板輪廓。
Select desired backset.
Choisissez l'écartement désiré.
Seleccione la distancia al centro deseado.
Selecione a distância desejada do buraco da chave.
选择所需锁心距离。
選擇所需鎖心距離。
DOOR DRILLING • PERÇAGE DE LA PORTE • PERFORACÍON DE PUERTAS
• FUROS PERFURANDO • 在门上钻孔 •
在門上鑽孔
Chisel out area until face plate sits flush and drill 3/32" (2mm) diameter pilot holes for screws.
Repeat for strike plate.
Creusez l'emplacement au ciseau à bois jusqu'à ce que la plaque de recouvrement s'y encastre
et soit de niveau avec l'épaisseur ouchamp de la porte. Percez des trous de guidage de 3/32" (2
mm) de diamètre pour les vis. Répétez l'opération pour la gâche.
Corte el área con el cincel hasta que la placa frontal se asiente al ras y luego perfore orificios
guía de 3/32" (2mm) de diámetro para los tornillos. Repita para la placa del recibidor.
Entalhe a área com um formão até que a placa frontal fique nivelada e faça orifícios piloto de
3/32 pol. (2 mm) de diâmetro para os parafusos. Repita o procedimento para a testa da
fechadura.
凿出凹槽，直到固定板可以完全嵌入为止，然后再钻出直径 3/32" (2mm) 的定位孔，供拧入螺
丝之用。以同样方式凿出挡板凹槽。
鑿出凹槽，直到固定板可以完全嵌入為止，然後再鑽出直徑 3/32" (2mm) 的導孔，供鎖螺絲之
用。以同樣方式鑿出擋板凹槽。
Centerline
Ligne médiane
Linea central
Linea central
中心线
中心線
2-3/8" 60mm
2-3/4" 70mm
2-1/4"
(57mm
)
1-3/4"
(44mm
)
1-3/8"
(35mm
)
TEMPLATE
GABARIT
PLANTILLA
GABARITO
安装模板
紙 規
• FACE • FACE • FRENTE • FRENTE • 门正面 • 門面 • EDGE • CHAMP • BORDE
• BORDA • 门边 •
門邊
FOLD OVER
PLIER
DOBLE
DOBRAR
折叠
摺線
BACKSET
ÉCARTEMENT
DISTANCIA AL CENTRO
DISTÂNCIA DE BROCA
后置距离
鎖心距離
Mark Holes on Door
Marquez les Trous sur la Porte
Marque los Orificios en la Puerta
Marque os orifícios na porta
在门上为孔画线
在門上畫 出鑽孔記號
Mark Hole for Strike Plate
Marquez le Trou pour la Gâche
Marque el Orificio para la Placa del Recibidor
Marque o orifício para a testa da fechadura
为锁扣面板做画线
畫出擋板鑽孔的位置
Drill Strike Hole
Percez le Trou pour la Gâche
Perfore el Orificio del Recibidor
Faça o orifício da testa da fechadura
钻门销孔
鑽擋板孔
2 1/8"
(54mm)
Extend mark across jamb to door stop. Locate center of strike hole by measuring back from door stop, 1/2 the thickness of door.
Continuez la marque sur le chambranle jusqu'à la porte. Trouvez le centre du trou pour la gâche en mesurant sur le champ de la
porte à la moitié de l'épaisseur de celle-ci.
Extienda la marca a través del marco hasta el parador de la puerta. Ubique el centro del orificio del recibidor marcando desde el
parador la mitad del espesor de la puerta.
Continue a marca ao longo do marco até o batente. Localize o centro do orifício da testa da fechadura medindo, a partir do
batente, a metade da espessura da porta.
延伸标记， 越过门柱到达门止， 从门止往回量， 至门板厚度的1/2为扣板孔。
將記號從門柱延長至門擋。從門擋往回量，在門板 1/2 厚度的地方做記號，作為鑽孔的中心
點。
