6 54534 Rev. A
C.
D.
2

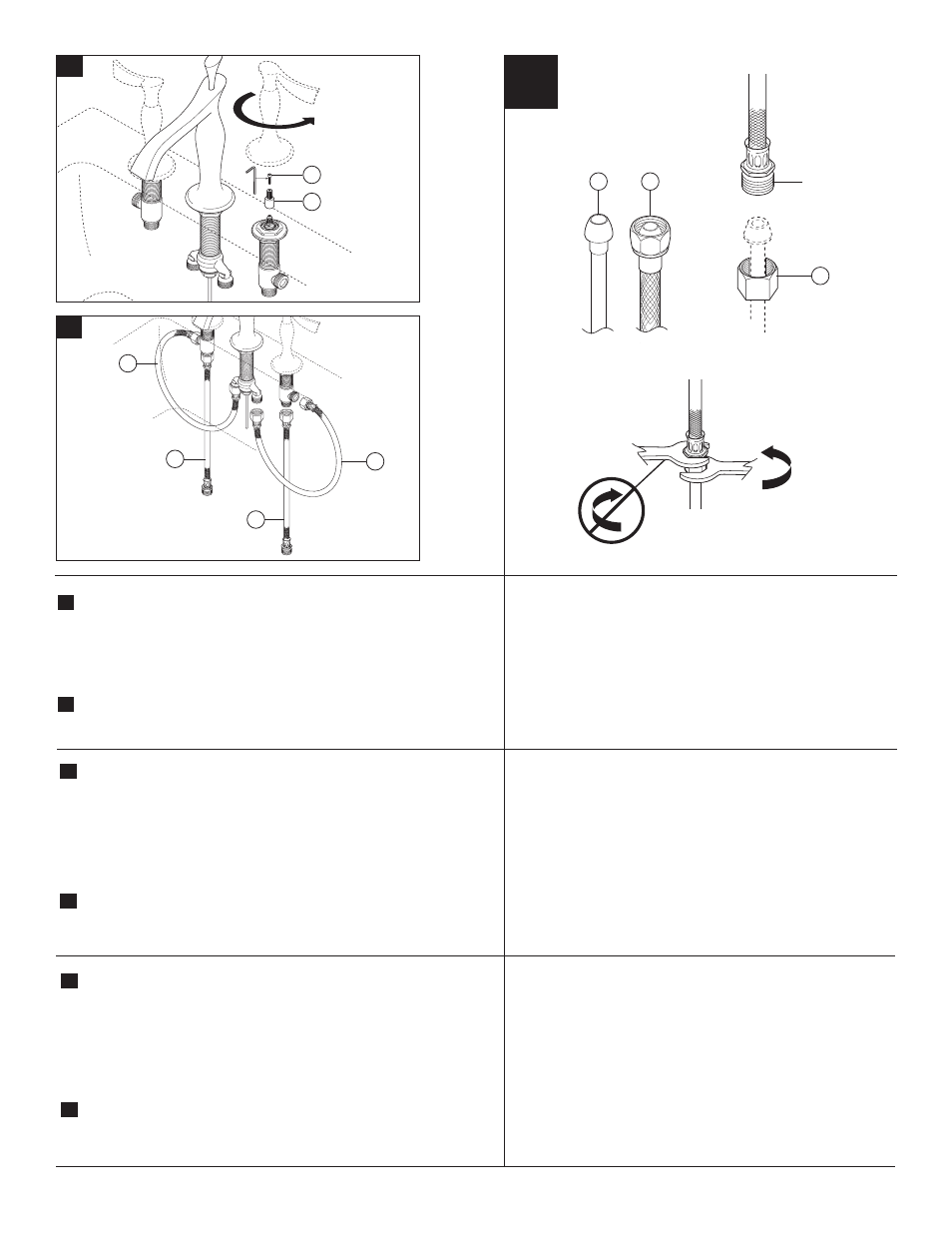

C. If handles do not align, unscrew one or both handle & body assemblies and try
assembling again after rotating handle slightly forward or backward until
alignment is achieved. NOTE: If handle alignment is still not satisfactory, remove
one or both handle & body assemblies. Remove screw (1) that holds spline
adapter (2) onto valve and lift spline adapter just enough so that it can be rotated
one spline on inside of part. Reassemble screw (1) and retry assembling handle
& body. Repeat if necessary, moving spline adapter (2) forward or backward one
spline at a time until desired handle direction is achieved.
D. Connect flexible outlet hoses (1) to valve outlet and spout inlet ports as shown.
Connect inlet hoses (2) to valve inlets as shown. Tighten nuts firmly with a
wrench, but do not over tighten.
1
1
1 2
2
3
MAKE CONNECTIONS TO WATER LINES:
Choose hook-ups for 1/2" I.P.S. connections:
(1) Ball nose riser (3/8" O.D. copper tubing), or
(2) 1/2" I.P.S. faucet connector.
Use the enclosed coupling nuts (3) with the ball nose risers (1). Use two
wrenches when tightening. Do not overtighten.
1 1/2" (12.7 mm) IPS 2
3
C. Si las manijas no quedan alineadas, destornille uno o ambos ensambles de las
válvulas y trate de ensamblar otra vez, después gire las manijas un poco hacia
el frente o hacia atrás hasta lograr alinearlas. NOTA: Si todavía no está satis-
fecho con la alineación de las manijas, quite uno o ambos ensambles de las
manijas y cuerpo. Quite el tornillo (1) que sostiene el adaptador de la lengüeta
postiza (2) en la válvula y levante el adaptador de la lengüeta postiza lo sufi-
ciente para poder girarlo, una lengüeta dentro de la pieza. Reensamble el tornillo
(1) y trate otra vez de ensamblar la manija y el ensamble del cuerpo. Repita
según sea necesario, moviendo el adaptador de la lengüeta (2) hacia adelante o
hacia atrás 1 muescas hasta conseguir la dirección deseada de la manija.
D. Conecte las mangueras flexibles de salida de agua (1) a la salida de la válvula y a
las tomas de entrada de agua del surtidor como se muestra. Conecte la manguera
de entrada (2) a la válvula de entrada de agua como se muestra. Apriete las tuer-
cas firmemente con una llave de tuercas, pero no apriete demasiado.
C. Si les manettes ne sont pas orientées correctement l’une par rapport à l’autre, desserr-
ez une manette et le corps de manette ou desserrez les deux ensembles, puis remon-
tez-les en les déplaçant légèrement vers l’avant ou vers l’arrière jusqu’à ce que les
manettes soient orientées correctement. NOTE : si les manettes ne sont toujours pas
orientées correctement, enlevez une manette et le corps de manette ou les deux
ensembles. Enlevez la vis (1) qui retient l’adaptateur cannelé (2) sur la soupape et sou-
levez l’adaptateur juste assez pour le tourner d’une cannelure à la fois à l’intérieur de la
pièce. Remettez la vis (1) en place et tentez d’assembler la manette et le corps de
nouveau. Répétez l’opération au besoin en déplaçant l’adaptateur cannelé (2) de 1
cran vers l’avant ou l’arrière jusqu’à ce que la manette soit orientée correctement.
D. Raccordez les flexibles de sortie (1) aux orifices de sortie des soupapes et d’entrée
du bec comme le montre la figure. Raccordez les flexibles d’entrée (2) à l’orifice
d’entrée des soupapes comme le montre la figure. À l’aide d’une clé, serrez les
écrous solidement, mais pas excessivement.
Escoja las conexions IPS de 1/2":
(1) Conexión Bola-nariz (Tubería de cobre de 3/8" D.E.), o
(2) Conector de llave I.P.S. 1/2"
Utilice las tuercas de acoplamiento (3) con la conexión bola-nariz (1).
Utilice dos llaves de tuercas cuando apriete. No apriete demasiado.
Choisissez des raccords compatibles 1/2 po IPS :
(1) tubes-raccords à portée sphérique (tube en cuivre 3/8 po d.e.) ou
(2) raccords de robinet 1/2 po IPS.
Si vous utilisez des tubes-raccords à portée sphérique (1),
servez-vous des écrous de raccordement (3).
Utilisez deux clés pour serrer les raccords. Prenez garde de trop serrer.
HAGA LAS CONEXIONES A LAS LÍNEAS DE AGUA:
RACCORDEZ LES TUYAUX D’EAU CHAUDE ET D’EAU FROIDE.
