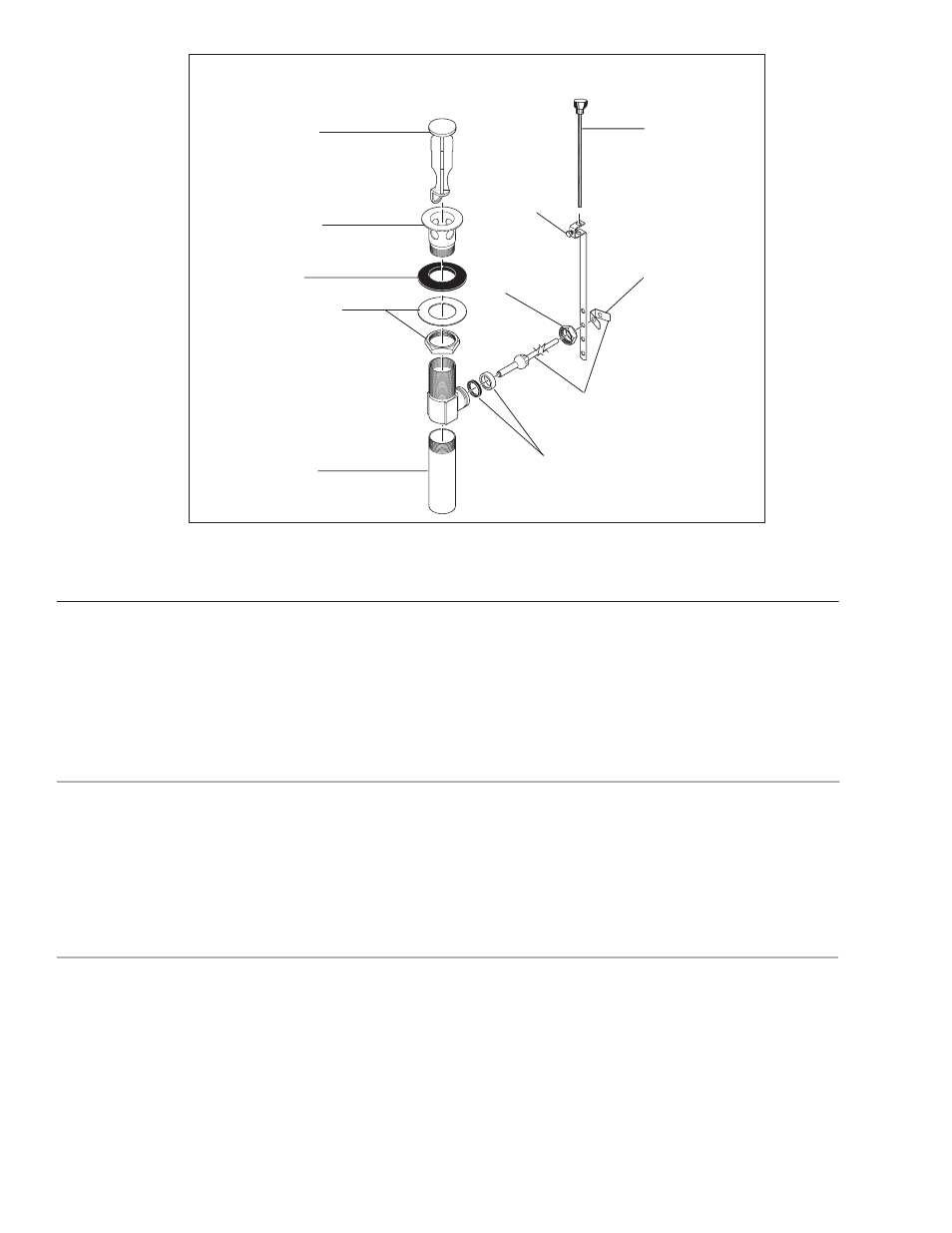

Drain (Exploded)
RP5648
Stopper
Tapón
Bonde
RP6140
Nut & Washer
Tuerca y Arandela/
Roldana
Écrou et Rondelle
RP23060
Flange
Reborde
Collerette
RP6142
Gasket
Empaque
Joint
RP6128
Tailpiece
Tubo de Cola
Raccord de Vidange Droit
RP12516
Strap & Screw
Barra Chata y Tornillo
Feuillard et Vis
RP6132
Nut
Tuerca
Écrou
RP12517
Horizontal Rod & Clip
Barra Horizontal y Grapa
Tige Horizontale et Agrafe
RP6130
Pivot Seat & Gasket
Asiento de Pivote y Empaque
Joint et Siège du Pivot
1. Remove stopper and flange.
2. Screw nut all the way down. Push washer
and gasket down.
3. Remove tailpiece from body, add Teflon ®
tape, replace tailpiece.
4. Apply silicone to underside of flange. Insert
body into sink. Screw flange into body.
5. Pivot must face faucet. Pull assembly down
firmly and hold in place. DO NOT TWIST.
6. Tighten nut/washer/gasket, clean off excess
silicone. DO NOT TWIST.
7. Remove pivot nut. Install horizontal rod and
stopper as removable or non-removable.
Hand tighten pivot nut.
8. Attach horizontal rod to strap using clip.
Install lift rod, tighten screw. Connect assembly
to drain.
1. Quite el tapón y el reborde.
2. Atornille la tuerca completamente hasta abajo.
Empuje la arandela/roldana y el empaque
hacia abajo.
3. Quite el tubo de cola del cuerpo, aplique cinta
Teflon ® , coloque otra vez el tubo de cola.
4. Aplique silicón a la parte interior del reborde.
Inserte el cuerpo en el lavamanos. Atornille
el reborde en el cuerpo.
5. El pivote debe de estar de frente a la llave.
Hale el ensamble hacia abajo firmemente y
sujételo en sitio. NO LO GIRE.
6. Apriete la tuerca/arandela/empaque, limpie el
exceso de silicón. NO LO GIRE.
7. Quite la tuerca del pivote. Instale la barra
horizontal y el tapón como desmontable
o fijo. Apriete a mano la tuerca del pivote.
8. Una la barra horizontal a la barra chata
utilizando el gancho. Instale la barra
de alzar, apriete el tornillo. Conecte el
ensamble al desagüe.
1. Enlevez la bonde et la collerette.
2. Serrez l’écrou pour le faire descen complète-
ment. Poussez la rondelle et le joint vers le bas.
3. Enlevez le raccord droit de vidange du corps,
appliquez du ruban de Teflon ® , puis remettez
le raccord droit en place.
4. Appliquez du composé à la silicone sous la
collerette. Introduisez le corps dans lavabo,
puis vissez la collerette dans le corps.
5. Le pivot doit faire face au robinet. Tirez
l’ensemble vers le bas fermement et
maintenez-le en place. PRENEZ GARDE
DE LE TORDRE.
6. Serrez l’écrou contre la rondelle et le joint,
puis enlevez le surplus de composé à la
silicone. PRENEZ GARDE DE TORDRE
LE PIVOT.
7. Enlevez l’écrou du pivot. Installez la tige
horizontale et la bonde de manière que la
bonde soit amovible ou non amovible. Serrez
l’écrou du pivot à la main.
8. Fixez la tige horizontale au feuillard à l’aide
de l’agrafe. Installez la tige de manoeuvre
et serrez la vis. Fixez l’ensemble au renvoi.
Metal Pop-Up
Desagüe Automático de Metal
Renvoi Mécanique en Métal
4 26809 Rev. C
RP6146
Lift Rod
Conjunto de la Vara
Tige de Manoeuvre
RP12518
Spring Clip
Grapa de Resorte
Agrafe
