Instalación para la Rejilla Coladora (Filtro)
1. Quite la pestaña/reborde. Atornille la tuerca y la arandela lo más que
pueda. Empuje el empaque hacia la tuerca y la arandela.
2. Quite la pieza de cola y aplíque cinta Teflón
®
a las roscas. Coloque la
pieza de cola de nuevo.
Grid Strainer Installation
1. Remove grid flange. Screw nut and washer down as far as possible.
Push gasket down to nut and washer.
2. Remove tailpiece and apply Teflon
®
tape to threads. Replace tailpiece.

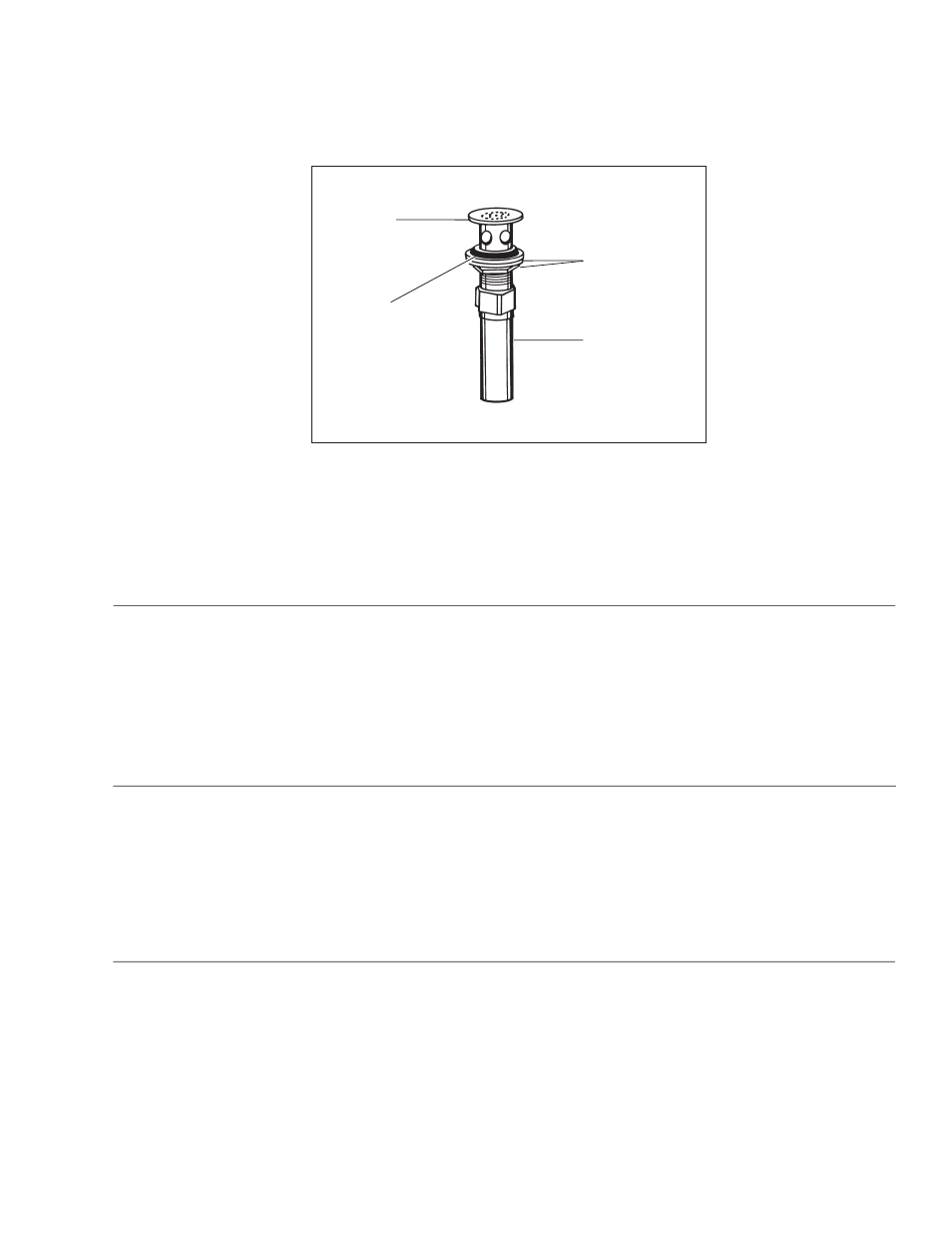

RP6140
Nut & Washer
Tuerca y Arandela
Écrou et rondelle
RP6128
Tailpiece
Tubo de Cola
Raccord de vidange
RP23062
Grid Flange
Reborde de la Rejilla
Collerette du renvoi
3. Apply silicone sealant to underside of grid flange. Insert grid strainer
assembly up through bottom of lavatory. Screw grid flange back on
and secure.
4. Pull grid strainer straight down into drain hole and secure gasket
nut and washer. DO NOT TURN GRID STRAINER WHILE
TIGHTENING NUT OR SEALANT MAY NOT SEAL DRAIN.
REMOVE EXCESS SEALANT.
3. Aplique sellado de silicón a la parte interior de la pestaña de la
rejilla. Introduzca el ensamble de la rejilla coladora a travé de la parte
de abajo del lavamanos. Atornile la pestaña de la rejilla de nuevo
y asegúrela.
4. Hale la rejilla directamente hacia abajo hasta llegar dentro del hoyo
del desagüe y asegúre el empaque, la tuerca y la arandela. NO
GIRE LA REJILLA COLADORA MIENTRAS APRIETA LA TUERCA
O EL MASTIQUE NO SELLARA EL DESAGÜE. QUITE EL EXCESO
DE MASTIQUE.
Installation du renvoi à crépine
1. Enlevez la collerette du renvoi. Vissez, l'écrou contre la rondelle
pour abaisser ces deux éléments autant que possible. Placez le joint
contre l'écrou et la rondelle.
2. Retirez le raccord de vidange et appliquez du ruban de Teflon
®
sur les
filets. Remettez ensuite le raccord en place.
3. Appliquez du composé d'étanchéité à la silicone contre le dessous
de la collerette. Introduisez le renvoi par le dessous du lavabo.
Vissez la collerette sur le renvoi pour le caler.
4. Abaissez le renvoi dans le trou de vidange du lavabo et fixez-le
en serrant l'écrou contre la rondelle et le joint. Empêchez le renvoi
de tourner pendant que vous serrez l'écrou pour ne pas comprom-
ettre l'efficacité du composé d'étanchéité. Enlever l'excès de
composé d'étanchéité.
RP6142
Gasket
Empaque
Joint
