3B SCIENTIFIC® PHYSICS
1
Soporte para tubos D U191001
Instrucciones de uso
06/10 ALF

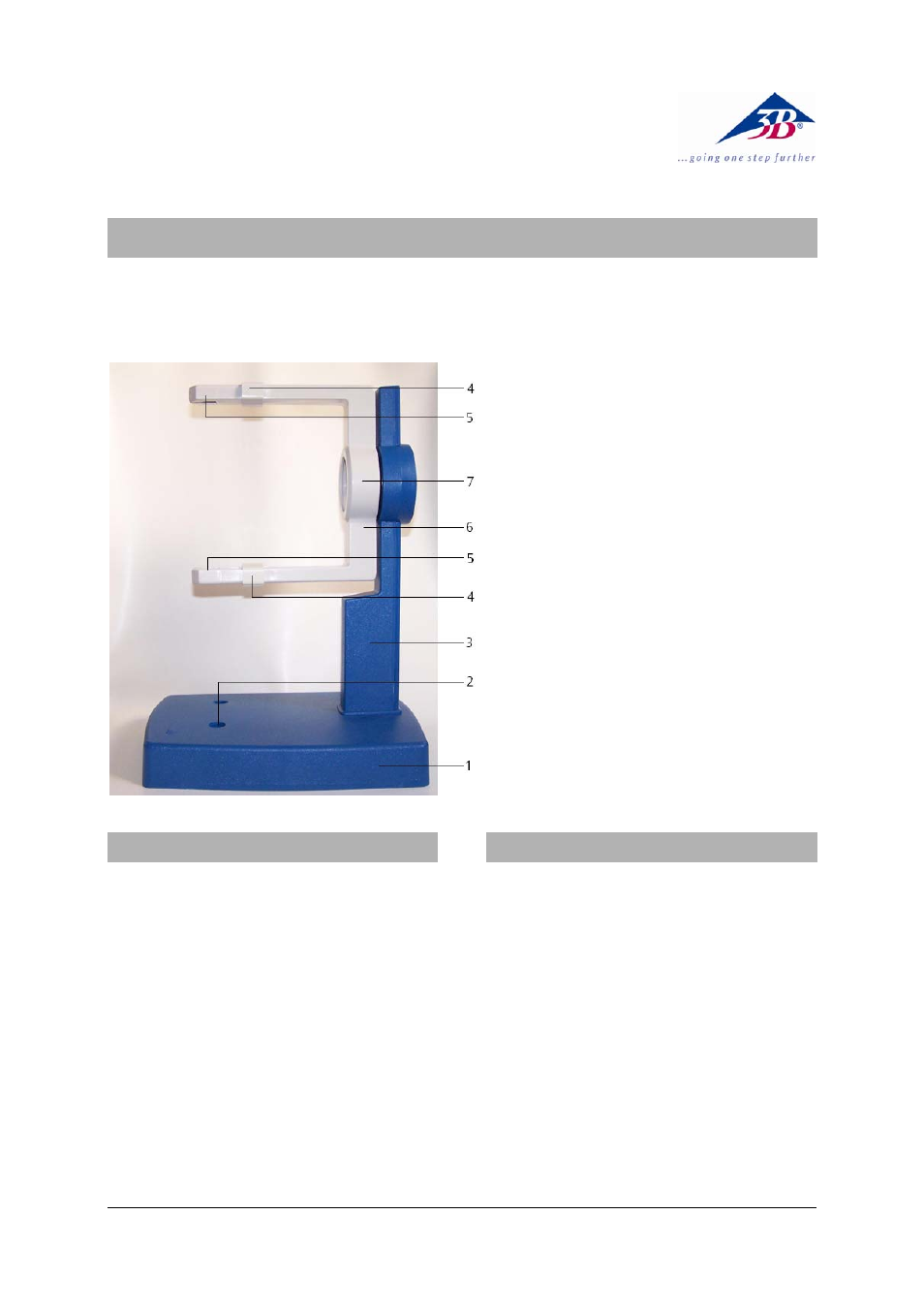

1 Placa base
2 Perforaciones para las
bobinas de Helmholtz
3 Columna soporte
4 Pinzas para tubos
5 Corredera de fijación
6 Horquilla de fijación
7 Alojamiento para los tubos
y para el equivalente óptico
1. Aviso de seguridad
Durante el funcionamiento de los tubos se pueden
generar tensiones peligrosas al contacto y altas
tensiones en el panel de conexiones.
• Las conexiones sólo se deben realizar con los
dispositivos de alimentación apagados.
• Los tubos sólo se deben insertar y extraer con
los dispositivos de alimentación apagados.
2. Descripción
El soporte para tubos sirve para alojar todo el
programa de tubos U191501 - U19171 y sus piezas
accesorias, tales como las bobinas de Helmholtz
U191051, la bobina adicional U19106 y el
equivalente óptico U19172.
El soporte para tubos consta de una placa base
robusta, de una columna soporte y una horquilla
de fijación, de material plástico, resistente al calor
y altamente aislado, que puede girar 360°, para
alojar los tubos de cátodo caliente. Los tubos se
sujetan por medio de pinzas suspendidas
elásticamente, con correderas de fijación. En la
placa base hay dos perforaciones para un par de
bobinas de Helmholtz, ubicadas a la distancia que,
en la configuración indicada por Helmholtz,
permite generar un campo magnético homogéneo.
El portatubo se apoya sobre tres pies de goma
antideslizante.
