3. Dati tecnici
Dimensioni: ca. 230 x 175 x 320 mm 3
Distanza tra i fori: ca. 76 mm
Peso: ca. 1,5 kg
4. Comandi
4.1 Inserimento e rimozione di un tubo a
catodo caldo
• Montare e smontare i tubi soltanto con gli
apparecchi di alimentazione disinseriti.
• Far scorrere i cursori di fissaggio
completamente all'indietro.
• Inserire il tubo a catodo caldo nei morsetti.
• Bloccare il tubo a catodo caldo nei morsetti
mediante i cursori di fissaggio.
• Per estrarre il tubo, spingere di nuovo
all'indietro i cursori di fissaggio e rimuoverlo.
4.2 Montaggio delle bobine di Helmholtz
(U191051)
• Inserire il tubo a catodo caldo nel supporto
come descritto sopra.
• Innestare le bobine di Helmholtz nei fori con i
collegamenti rivolti verso l'esterno. Far
scorrere verso l'alto la spina a pressione sul
supporto dello stativo e introdurre l'asta
obliquamente nei fori.
• Spingere la spina nel foro e fissare la bobina.
4.3 Montaggio della bobina supplemen-tare
(U19106)
• Posizionare la bobina sulla forcella superiore.
• Far scorrere il cursore di fissaggio sopra il
bordo della bobina supplementare e fissarla in
questo modo.
4.4 Montaggio dell'equivalente ottico (U10172)
• Inserire il disco di alluminio con reticolo a
croce nel montante dello stativo dalla parte
posteriore.

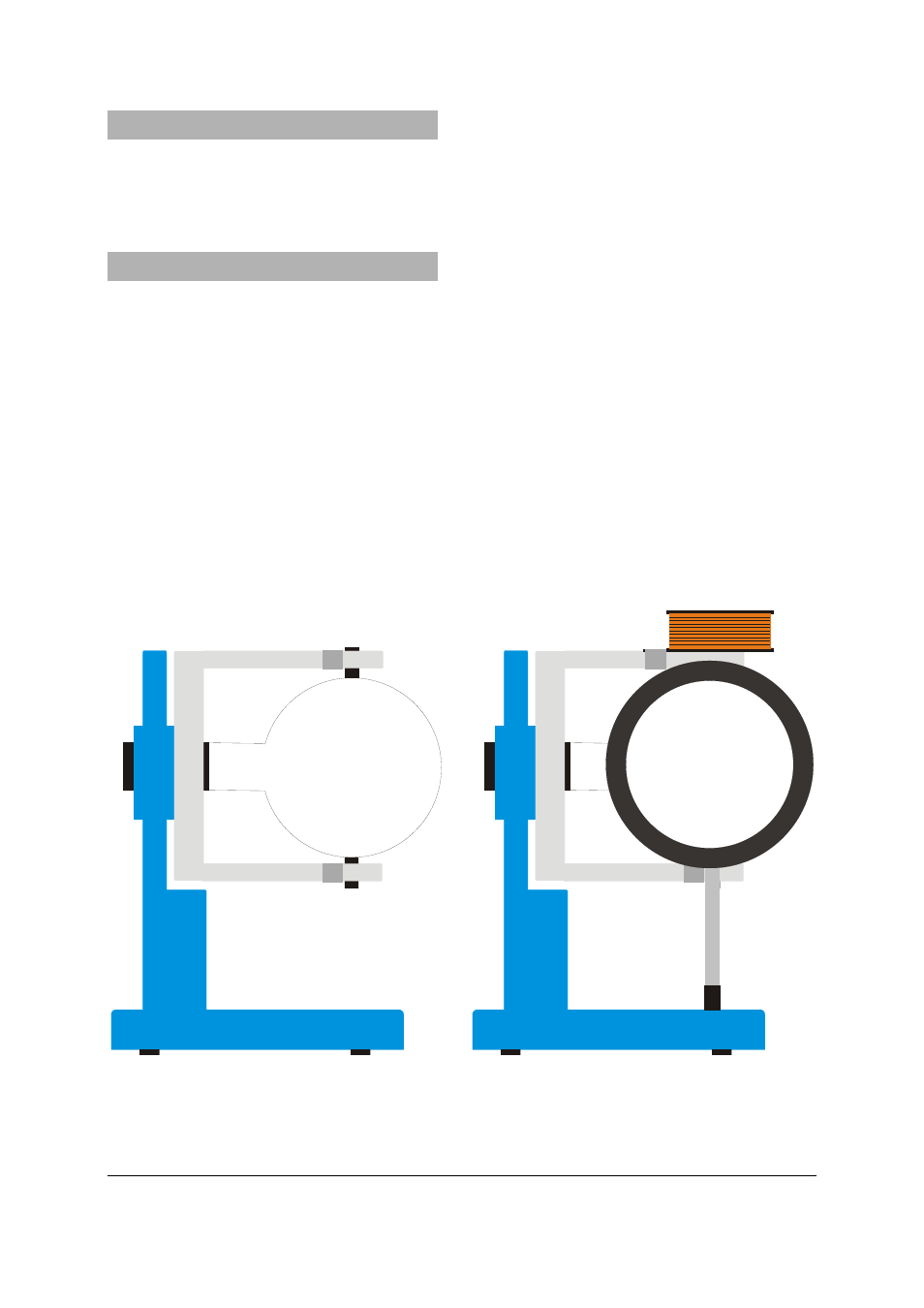

Fig. 1 Montaggio di un tubo, (a sinistra), a tube, the Helmholtz coils and the auxiliary coil (a destra)
