3B SCIENTIFIC® PHYSICS
1
Portatubi D U191001
Istruzioni per l'uso
06/10 ALF

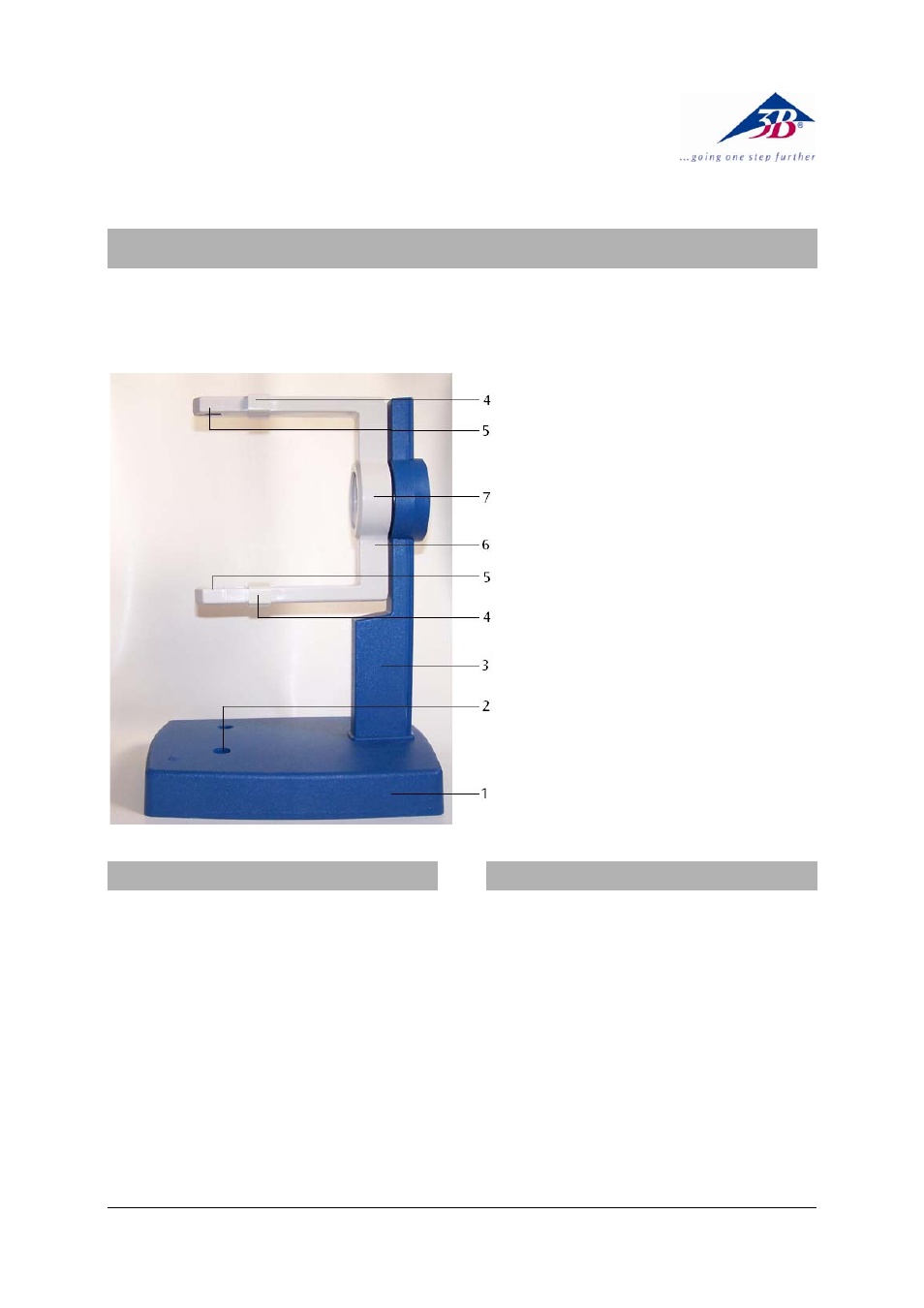

1 Piastra di base
2 Fori per bobine di
Helmholtz
3 Montante dello stativo
4 Cursore di fissaggio
5 Morsetti per tubi
6 Forcella di serraggio
7 Alloggiamento per tubi ed
equivalente ottico
1. Norme di sicurezza
Durante il funzionamento dei tubi, sul pannello di
collegamento possono essere presenti tensioni e
alte tensioni che rendono pericoloso il contatto.
• Eseguire i collegamenti soltanto con gli
apparecchi di alimentazione disinseriti.
• Montare e smontare i tubi soltanto con gli
apparecchi di alimentazione disinseriti.
2. Descrizione
Il portatubi è utilizzabile con l'intera gamma di
tubi U191501 - U19171 e con i relativi accessori,
come le bobine di Helmholtz U191051 e la bobina
supplementare U19106, nonché l'equivalente
ottico U19172.
Il portatubi è costituito da una piastra di base
robusta con montante dello stativo e da una
forcella di serraggio girevole a 360° realizzata in
plastica resistente al calore ad elevato isolamento
per l'alloggiamento dei tubi a catodo caldo. I tubi
vengono fissati in morsetti elastici con cursori di
fissaggio. Nella piastra di base sono presenti due
fori per una coppia di bobine di Helmholtz a
"distanza di Helmholtz" per la generazione di un
campo magnetico omogeneo. Il portatubi è dotato
di tre piedini antiscivolo in gomma.
